HEIDENHAIN MANUALplus 620 441
5.14 Cont
or
nos del plano XY

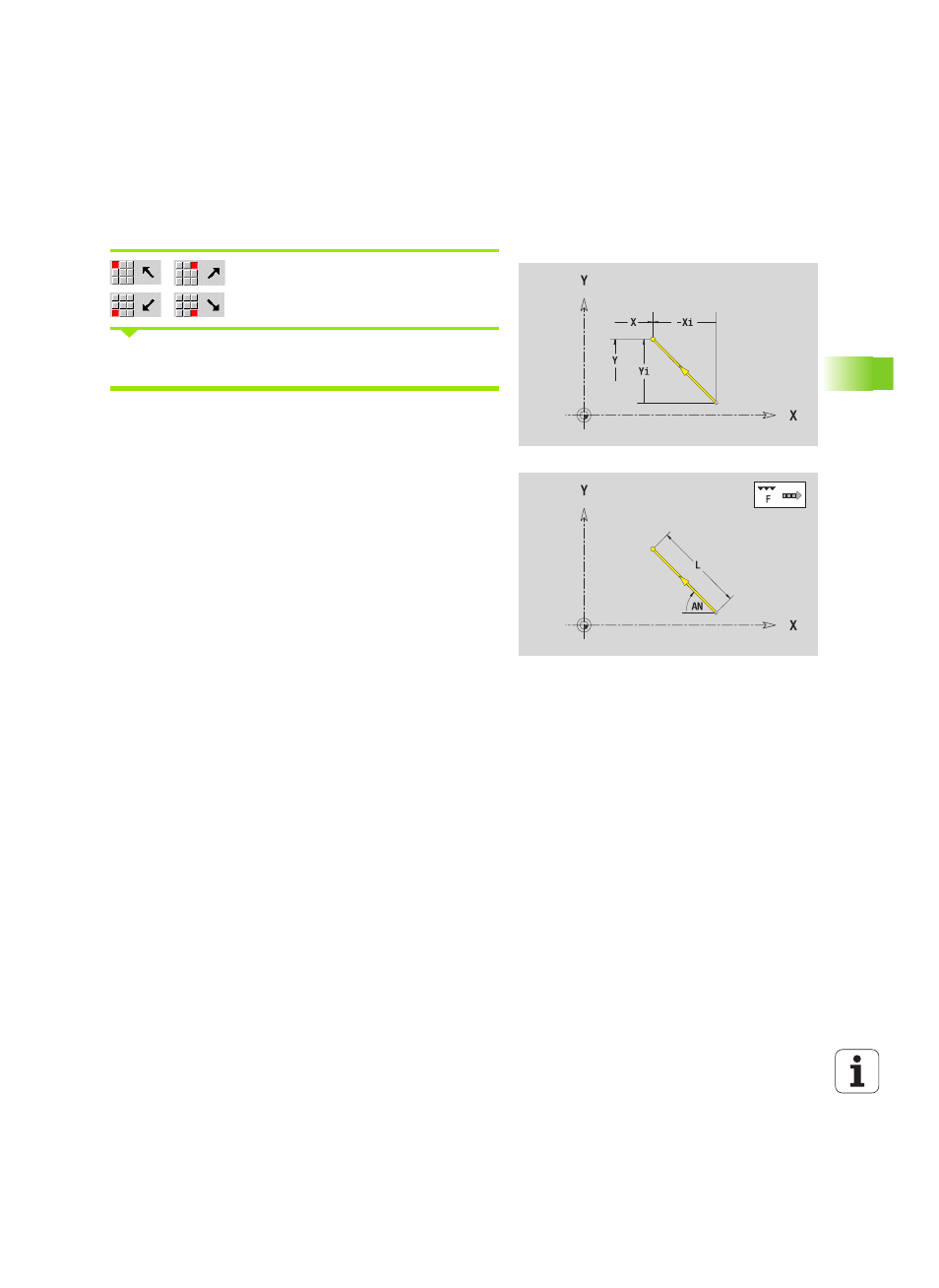

Línea en el ángulo plano XY
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G171.
Parámetros
X, Y
Punto final
Xi, Yi Punto final incremental (distancia punto inicial - punto final)
W Punto final polar -ángulo
P Punto final polar
AN Angulo al eje X (dirección angular véase figura auxiliar)
L Long. de línea
ANn Ángulo al elemento siguiente
ANp Ángulo con el elemento precedente
F: véanse atributos de mecanizado Página 371
