HEIDENHAIN MANUALplus 620 489
6.7 Guar
dar el cont
or
no
6.7 Guardar el contorno
Guardar en la simulación el contorno producido
Se puede guardar un contorno generado en la simulación y leerlo en
smart.Turn. El contorno de la pieza en bruto y de la pieza acabada
producido por simulación se lee en smart.Turn. Para ello, seleccionar
en el menú "ICP" la función "Introducir contorno".
Ejemplo: se describe la pieza en bruto y acabada y se simula el
mecanizado de la primera sujeción. Entonces se guarda el contorno
mecanizado y se utiliza para la segunda sujeción.
Al "generar el contorno", la simulación guarda:
 PIEZA EN BRUTO: el estado de fabricación simulado del contorno
 PIEZA ACABADA: la pieza acabada programada
La simulación tiene en cuenta un desplazamiento del punto cero y/o
un espejo de la pieza.

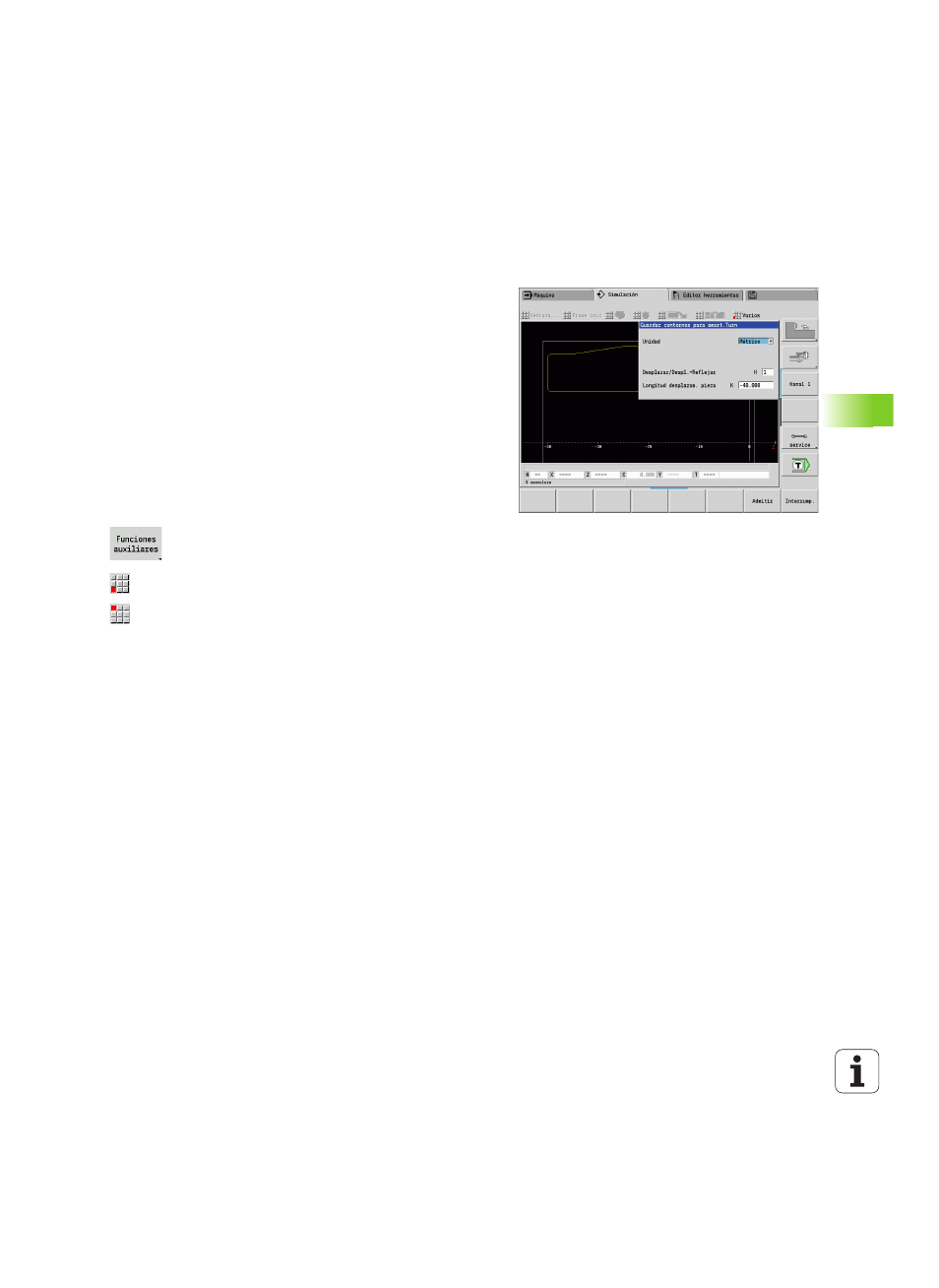

Guardar el contorno:
 Seleccionar softkey "Funciones auxiliares"
 Seleccionar menú "Otros"
 Seleccionar menú "Guardar contorno"
 El control abre el cuadro de diálogo en el que se pueden definir los
campos de introducción de datos:
 Unidad: descripción del contorno métrica o en pulgadas
 Desplazamiento: desplazamiento del punto cero de la pieza
 Espejo: reflejar/noreflejar contornos
