HEIDENHAIN MANUALplus 620 251
4.5 Ciclos de pr
ofundización

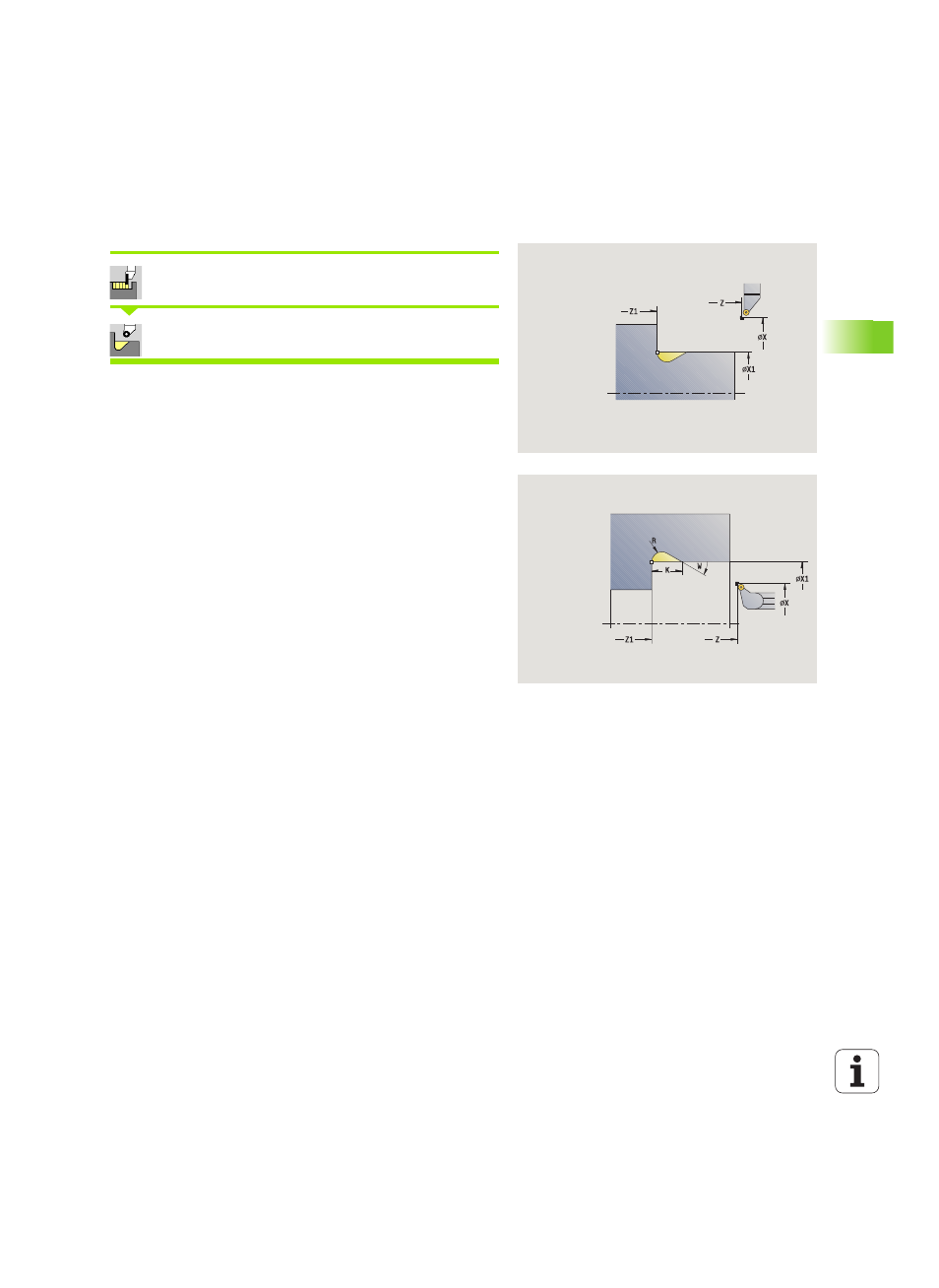

Entalladura forma H
Seleccionar Ciclos de profundización
Seleccionar Entalladura H
La forma del contorno depende de la configuración de los parámetros
pertinentes. Si no se indica el Radio de entalladura, la superficie
oblicua se ejecuta hasta la posición Punto de esquina del contorno
Z1
(Radio de herramienta = Radio de entalladura).
Si no indica elángulo de penetración , éste se calcula a partir de la
longitud de entalladura
y radio de entalladura. En tal caso, el
punto final de la entalladura está situado en el punto de la esquina
del contorno
.
El punto final de la entalladura se determina de manera acorde con la
Entalladura forma H mediante el ángulo de penetración.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto de esquina de contorno
K Longitud de entalladura
R Radio de tallado (por defecto: ningún elemento circular)
W Angulo de profundización (por defecto: se calcula W)
G47 Distancia de seguridad (véase pág. 126)
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
