392 Programación ICP
5.8 Element
o
s de cont
or
no de t
o
rn
eado
5.8 Elementos de contorno de
torneado
Con los "elementos de contorno del contorno de torneado" se crean
 en modo ciclo
 contornos complejos de la pieza en bruto
 Contornos para el torneado
 en smart.Turn
 compljos contornos de piezas en bruto y de piezas en bruto
auxiliares
 contornos de piezas acabadas y contornos auxiliares
Elementos básicos del contorno de torneado
Determinar el punto inicial
En el primer elemento de contorno del contorno de torneado se
introducen las coordenadas para el punto inicial y el punto de destino.
La introducción del punto inicial únicamente es posible en el primer
elemento de contorno En los elementos de contorno sucesivos, el
punto inicial se obtiene a partir del correspondiente elemento de
contorno anterior.
Pulsar la tecla de menú Contorno.
Pulsar la softkey Añadir elemento.
Seleccionar elemento de contorno.
En smart.Turn, ICP genera un G0.

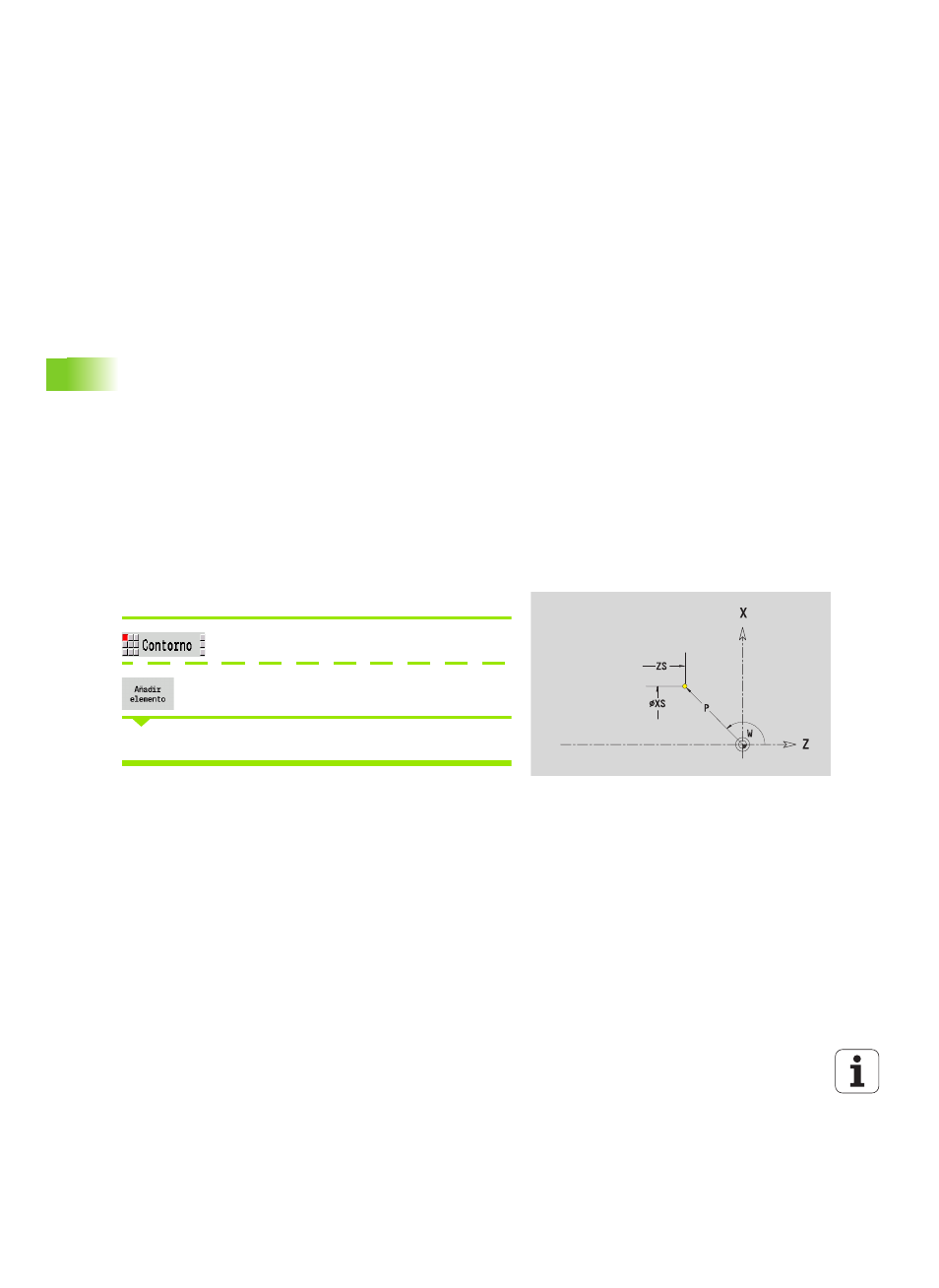

Parámetros para definir el punto inicial
XS, ZS
Punto inicial del contorno
W Punto inicial del contorno polar (ángulo)
P Punto inicial del contorno polar (cota de radio)
