450 Programación ICP
5.14 Cont
or
nos del plano XY

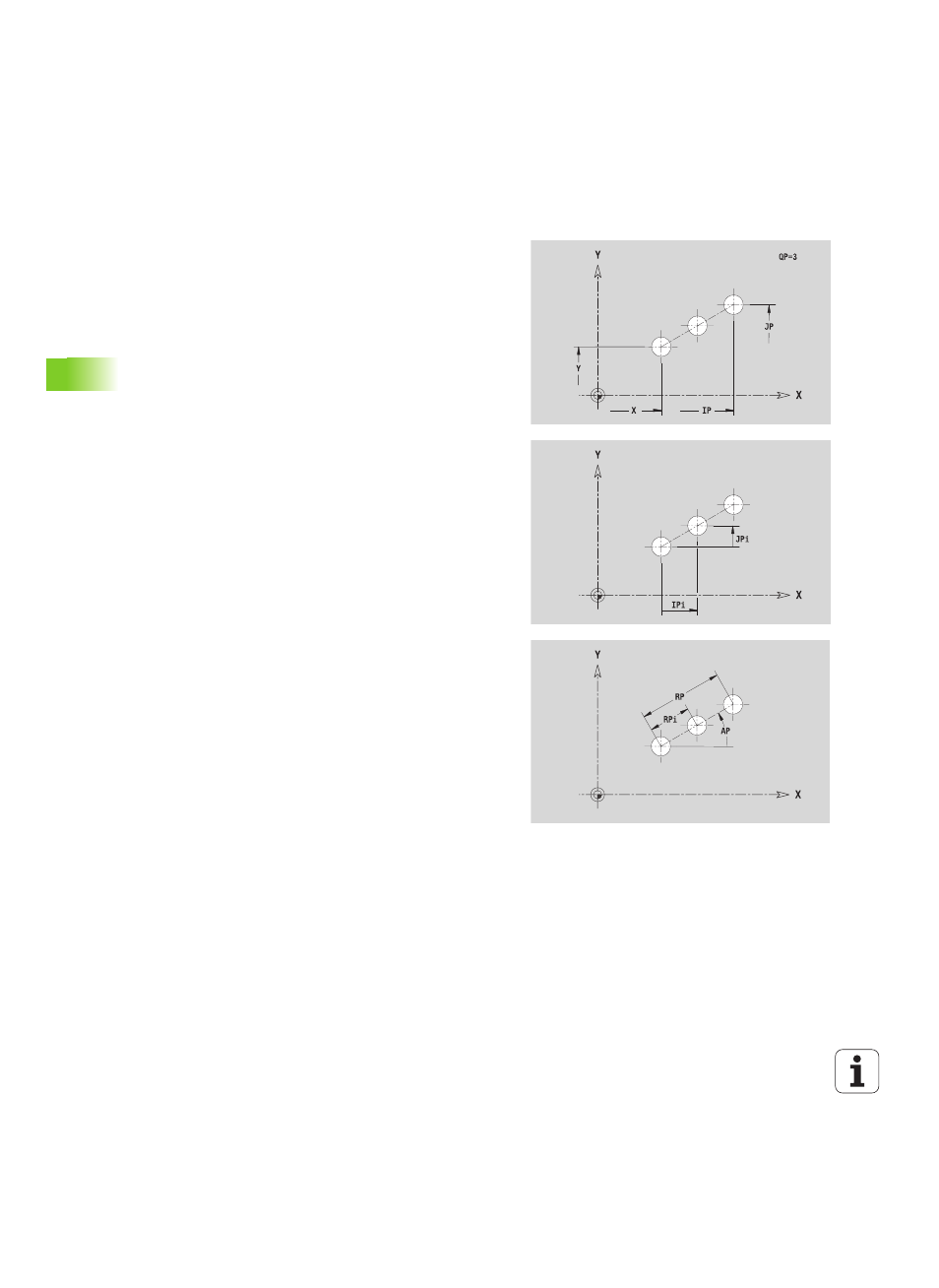

Patrón lineal en el plano XY
La cota de referencia ZR y el diámetro de limitación IR se puede
determinar con la función "seleccionar plano de referencia" (véase
pág. 416).
ICP genera:
 la identificación de apartado STIRN con los parámetros diámetro de
limitación, cota de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado / taladro (–1*BT).
 un G471 con los parámetros del patrón.
 la función G y parámetros de figura / taladro.
 un G309.
Datos de referencia del plano XY
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
IR Diámetro de limitación
ZR Medida de referencia
Parámetros patrón
X, Y
1: Punto de patrón
QP Número de puntos de patrón
IP, JP Punto final del modelo (coordenadas cartesianas)
IPi, JPi Distancia entre dos puntos de patrón (en dirección X, Y)
AP Ángulo de posición
RP Longitud total del patrón
RPi Distancia entre dos puntos de patrón
Parámetro de figura / taladro seleccionado
