1.8 Dimensiones de la herramienta
El MANUALplus precisa conocer los datos de las herramientas para
poder calcular la compensación del radio de la cuchilla, determinar la
subdivisión de corte en los ciclos, etc.
Dimensiones de longitud de herramienta
Todos los valores de posición programados y visualizados se refieren
a la distancia entre la punta de la herramienta y el cero pieza. Sin
embargo, internamente, el sistema sólo conoce la posición absoluta

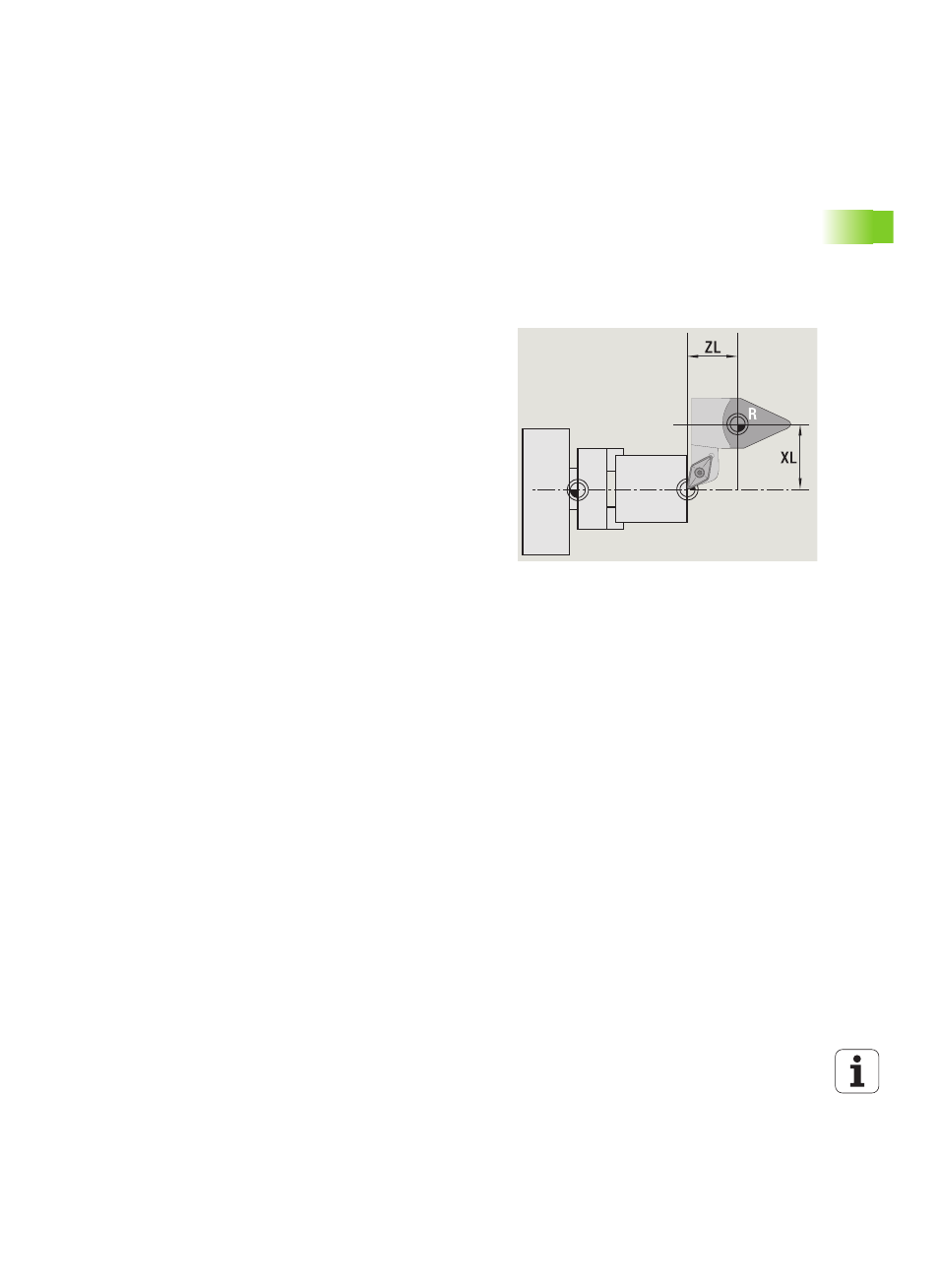

del sistema portaherramientas (carro). Para poder calcular y visualizar
la posición de la punta de la herramienta, el MANUALplus precisa las
cotas XL y ZL (véase figura).
Correcciones de herramienta
Durante el arranque de viruta, el filo de la herramienta sufre un
desgaste. El MANUALplus realiza correcciones dimensionales para
poder compensar este desgaste. La gestión de los valores de
corrección se realiza independientemente de las cotas de longitud. El
sistema suma dichos valores a las cotas de longitud.
