306 Programación de ciclos
4.7 Ciclos de taladr
ado

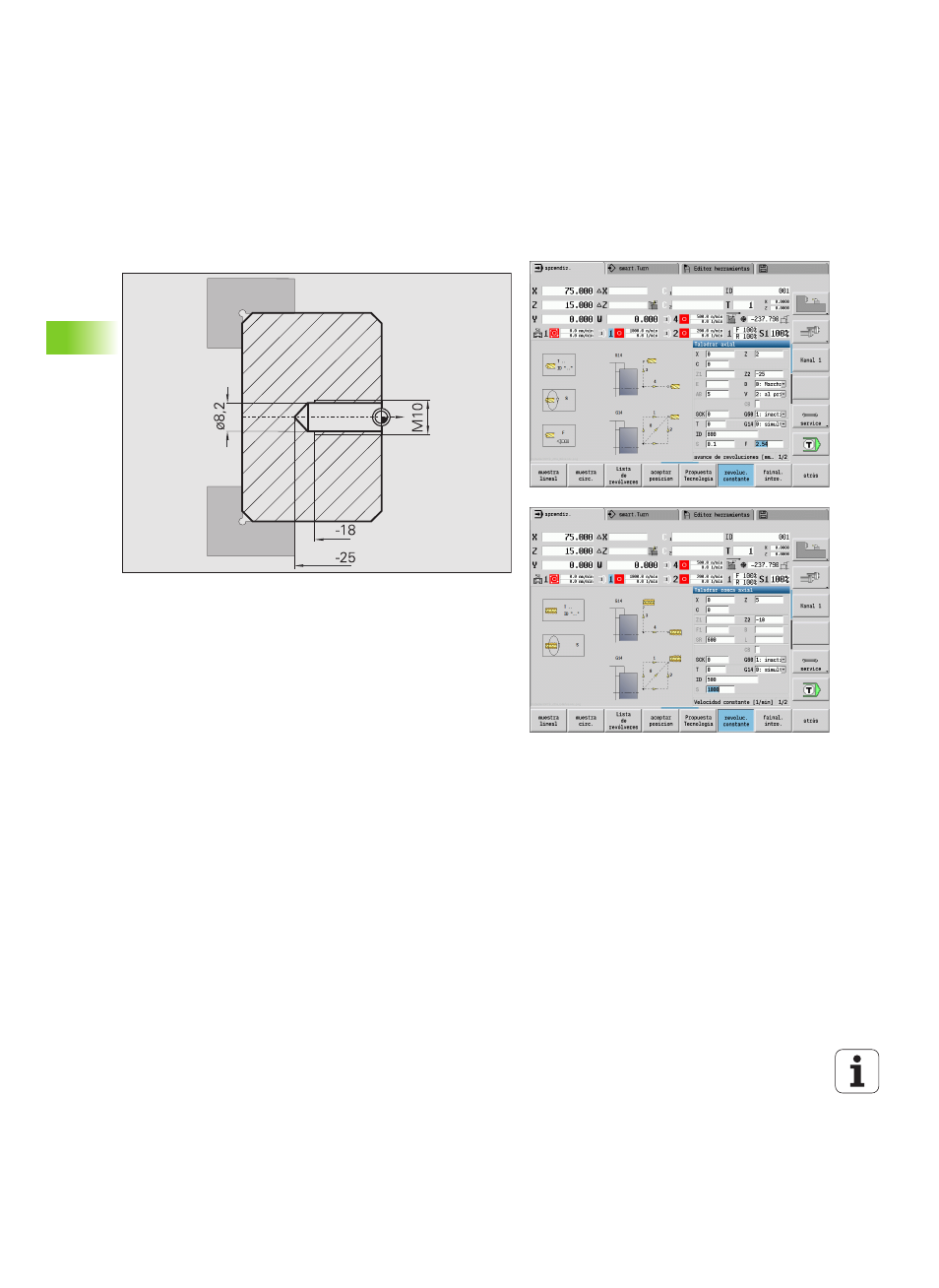

Ejemplos de ciclos de taladrado
Taladrado centrado y roscado con macho
El mecanizado se realiza en dos pasos. Taladrado axial crea el
taladro, Roscado con macho axial crea la rosca.
El macho se posiciona en un punto situado a la distancia de seguridad
antes de la pieza (Punto de partida X, Z). Por este motivo, no se
programaPunto inicial de taladrado Z1. Para el taladrado inicial, en
los parámetros "AB" y "V" se programa una reducción de avance.
El paso de rosca no está programado. El MANUALplus trabaja con el
paso de rosca de la herramienta. Con la Velocidad de retroceso SR
se logra un retroceso rápido de la herramienta.
Datos de herramienta (Broca)
 WO = 8 – Orientación de la herramienta
 I = 8,2 – Diámetro de taladrado
 B = 118 – Ángulo de la punta
 H = 0 – La herramienta no es de tipo motorizada
Datos de herramienta (Macho de roscar)
 WO = 8 – Orientación de la herramienta
 I = 10 – Diámetro de rosca M10
 F = 1,5 – Paso de rosca
 H = 0 – La herramienta no es de tipo motorizada
