456 Programación ICP
5.15 Cont
or
nos en plano YZ

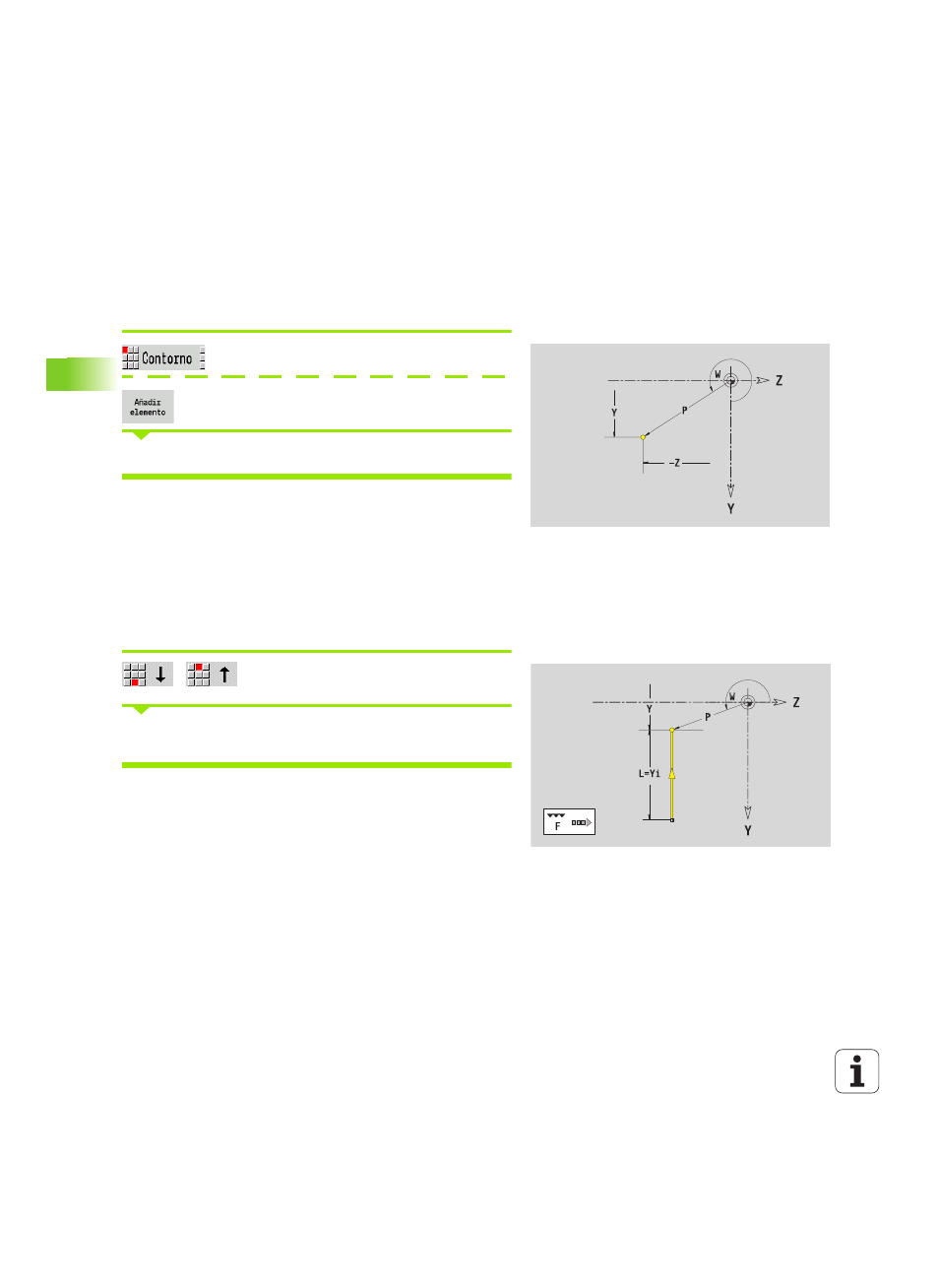

Punto inicial del contorno en el plano YZ
En el primer elemento de contorno del contorno se introducen las
coordenadas para el punto inicial y el punto de destino. La introducción
del punto inicial únicamente es posible en el primer elemento de
contorno En los elementos de contorno sucesivos, el punto inicial se
obtiene a partir del correspondiente elemento de contorno anterior.
Pulsar la tecla de menú Contorno.
Pulsar la softkey Añadir elemento.
Determinar el punto inicial
En smart.Turn, ICP genera un G180.
Líneas verticales en el plano YZ
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G181.
Parámetros para definir el punto inicial
YS, ZS
Punto inicial del contorno
W Punto inicial del contorno polar (ángulo)
P Punto inicial del contorno polar (cota de radio)
Parámetros
Y
Punto final
Yi Punto final incremental (distancia punto inicial - punto final)
W Punto final polar -ángulo
P Punto final polar
L Long. de línea
F: véanse atributos de mecanizado Página 371
