HEIDENHAIN MANUALplus 620 307
4.7 Ciclos de taladr
ado

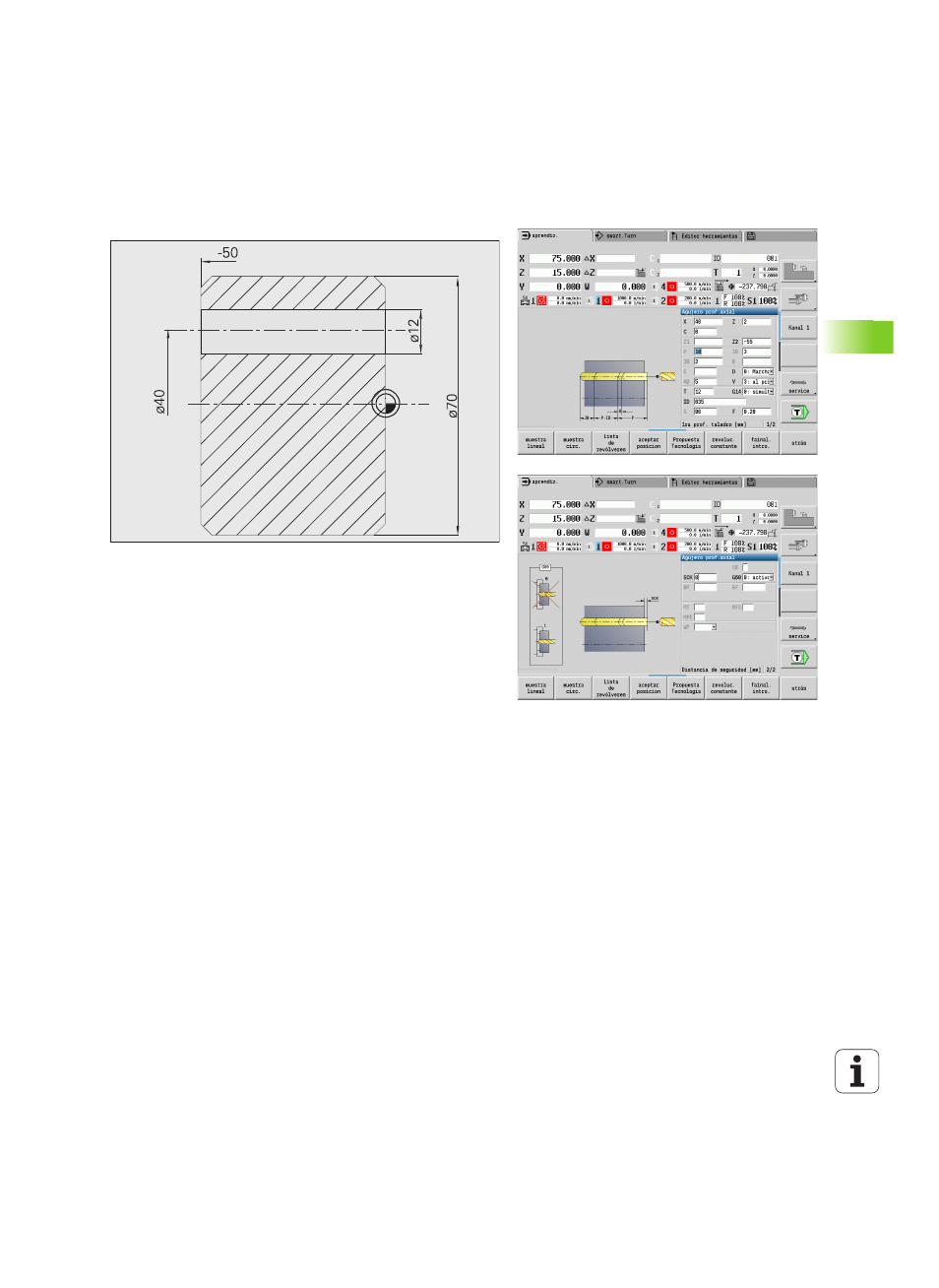

Taladrado profundo
En la pieza se realiza un taladrado pasante con el Ciclo de taladrado
profundo axial
fuera del centro. Para este mecanizado son
imprescindibles un cabezal posicionable y herramientas motorizadas.
Primera profundidad de taladrado P y Valor de reducción de
profundidad de taladrado IB definen las distintas fases del taladrado
y la profundidad de taladrado mínima JB limita la reducción.
Dado que la longitud de retroceso B no está especificada, el ciclo
hace retroceder la broca al punto partida, donde permanece un breve
tiempo y realiza la alimentación hasta la distancia de seguridad para la
siguiente fase de taladrado.
Dado que este ejemplo muestra un taladrado pasante, el Punto final
de taladrado Z2
se ubica de modo que la broca taladre totalmente el
material.
"AB" y "V" definen una reducción del avance para el taladrado inicial y
el taladrado pasante.
Datos de herramientas
 WO = 8 – Orientación de la herramienta
 I = 12 – Diámetro de taladrado
 B = 118 – Ángulo de la punta
 H = 1 – La herramienta es del tipo motorizada
