HEIDENHAIN MANUALplus 620 281
4.6 Ciclos de r
o
scado y entalladur
a

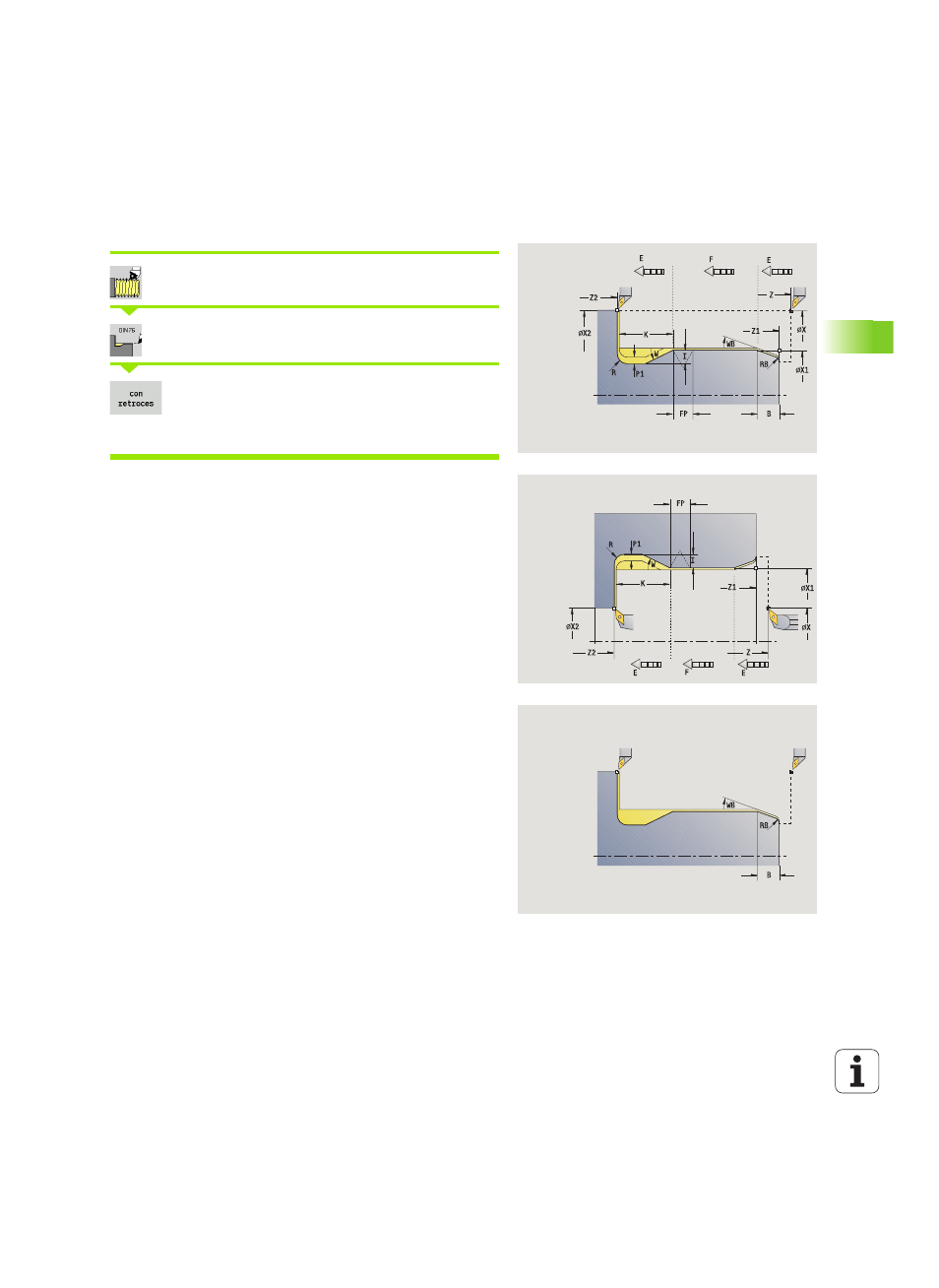

Entalladura DIN 76
Seleccionar Roscado a cuchilla
Seleccionar el tallado DIN 76
 Desactivado: La herramienta se detiene al final del
ciclo
 Activado: La herramienta retrocede al punto de
partida
El ciclo realiza la entalladura de rosca DIN76, un corte inicial de rosca,
el cilindro antepuesto y la superficie refrentada contigua. El corte
inicial de rosca se ejecuta si se indica la Longitud de corte inicial
de cilindro
o el Radio de corte inicial.
Parámetros de ciclo
X, Z Punto de partida
X1, Z1 Pto. inic. cilindro
X2, Z2 Pto. final sup. transv.
FP Paso de rosca (por defecto: tabla normalizada)
E Avance reducido para la profundización y para la entrada
de la rosca (por defecto: avance F)
I Profundidad de entalladura (por defecto: tabla de la norma)
K Longitud de entalladura (por defecto: tabla normalizada)
W Ángulo de entalladura (por defecto: tabla normalizada)
R Radio de la entalladura a ambos lados de la entalladura (por
defecto: tabla normalizada)
P1 Sobrem.tall. libre
 Sin datos: Mecanizado en un corte
 P>0: División en pretorneado y torneado de acabado "P"
es la sobremedida longitudinal; la sobremedida
transversal son siempre 0,1 mm.
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
