HEIDENHAIN MANUALplus 620 363
4.9 Modelos de taladr
os y de fr
esados
Ejemplos de mecanizado de patrones

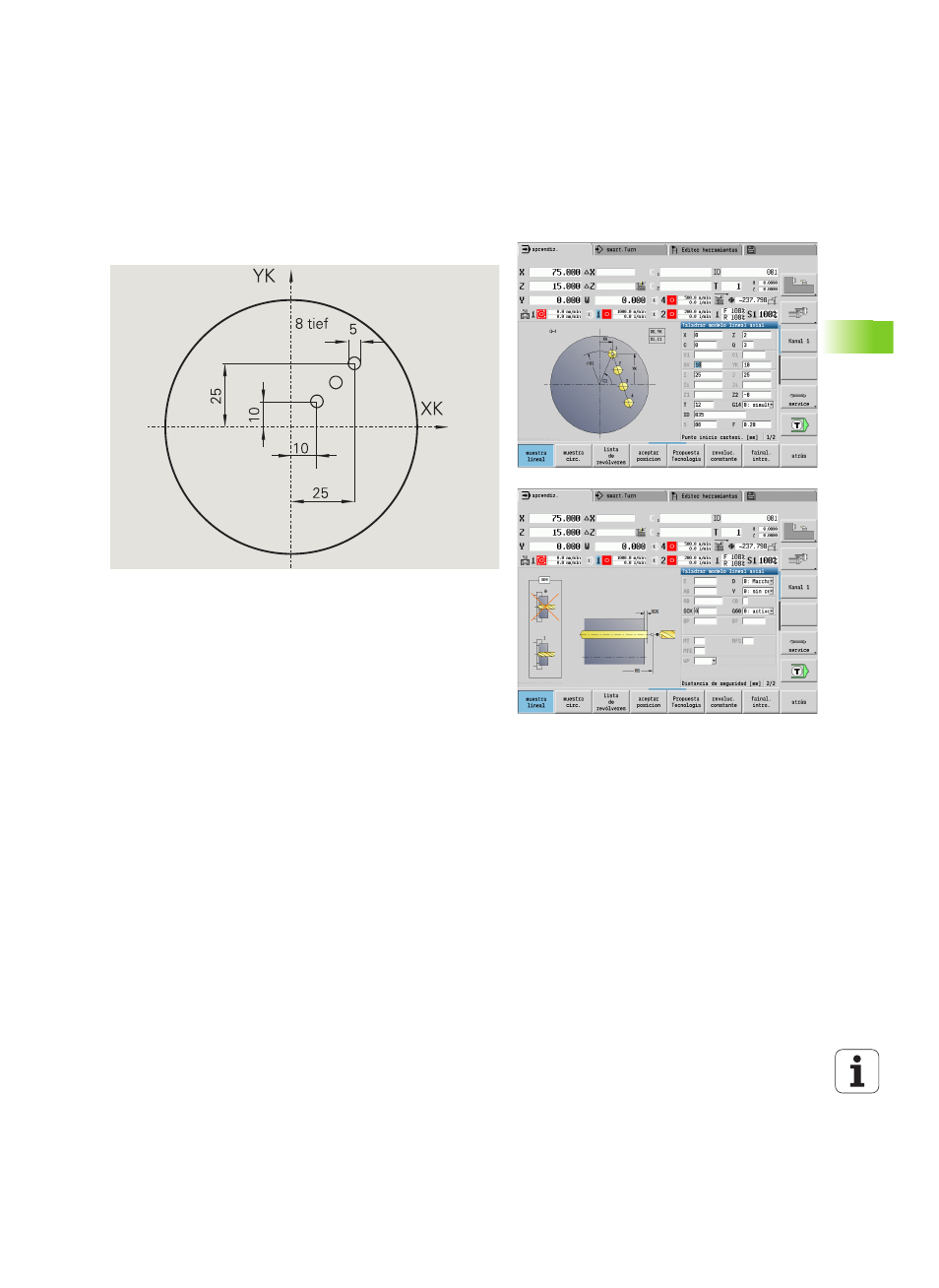

Patrón lineal de taladros en superficie frontal
En la superficie frontal se mecaniza un patrón lineal de taladros con el
ciclo de taladrado axial
. Para este mecanizado son imprescindibles
un cabezal posicionable y herramientas motorizadas.
Se indican las coordenadas del primer y último taladro, así como el
número de taladros. En el taladrado se indica sólo la profundidad.
Werkzeugdaten
 WO = 8 – Orientación de la herramienta
 DV = 5 – Diámetro de taladro
 BW = 118 – Ángulo de la punta
 AW = 1 – La herramienta es motorizada
