Simulación gráfica
3.10 Simulación gráfica

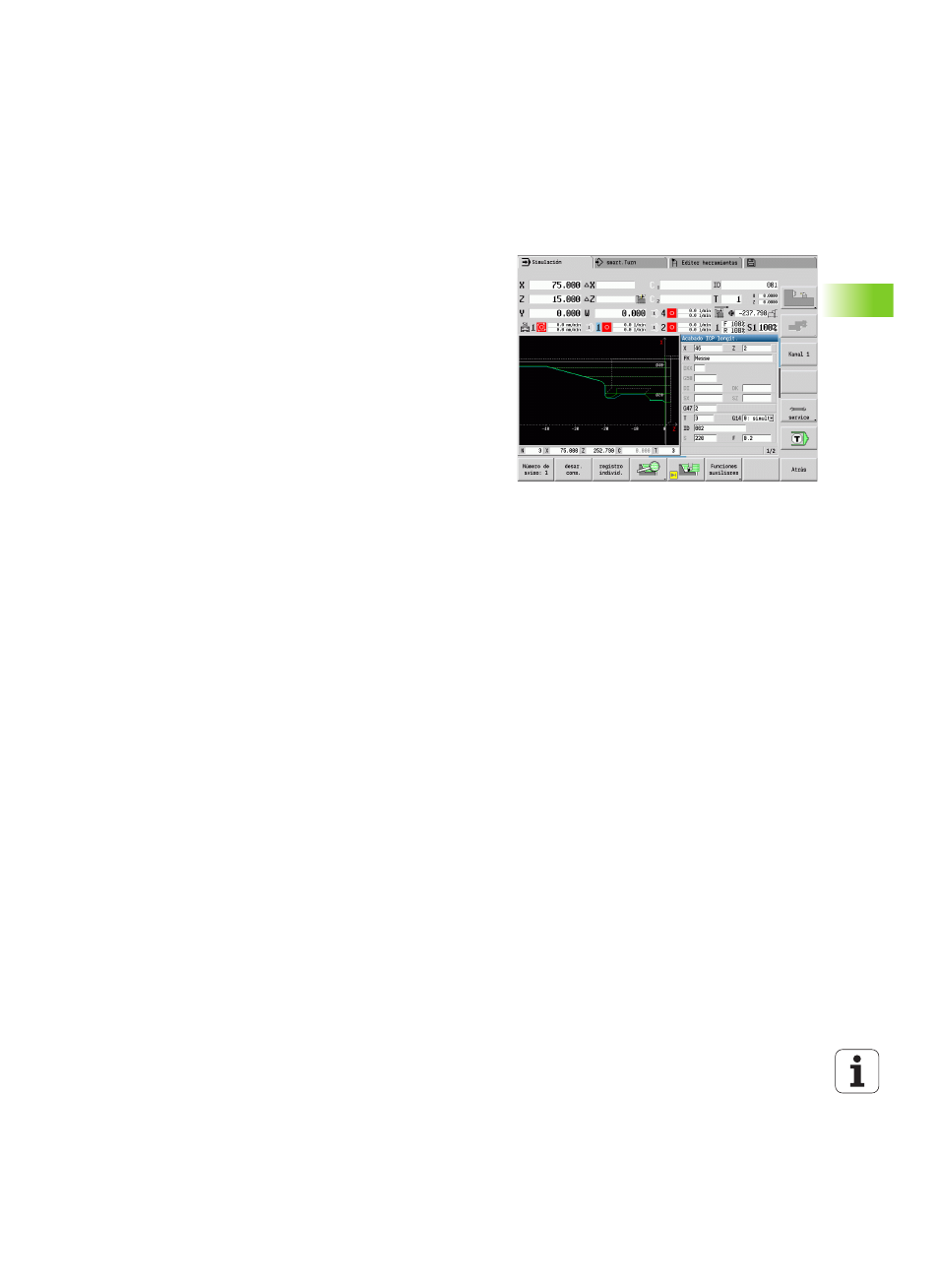

Con la simulación gráfica se verifica el proceso de arranque de viruta,
la división del corte y el contorno alcanzado antes de iniciar el arranque
de viruta.
En los modos Manual y Aprendizaje se verifica la ejecución de un
único ciclo (Aprendizaje), mientras que en el modo Ejecución del
programa se verifica un programa (Aprendizaje) o DIN completo.
La pieza en bruto programada se representa en la simulación. El
MANUALplus también simula mecanizados que se ejecutan en la
superficie frontal o lateral (cabezal o eje C posicionables). De este
modo se hace posible una verificación de todo el proceso de arranque
de viruta.
En el modo manual y en el modo aprendizaje se simula el ciclo
(Aprendizaje) que se está procesando en este momento. En el modo
Ejecución del programa, la simulación se inicia a partir de la posición
del cursor. Los programas smart.Turn y DIN se simulan a partir del
comienzo del programa.
Encontrará detalles adicionales sobre el uso y manejo de la simulación
en el capítulo “Modo de funcionamiento Simulación” en pág. 476
