HEIDENHAIN MANUALplus 620 273
4.6 Ciclos de r
o
scado y entalladur
a

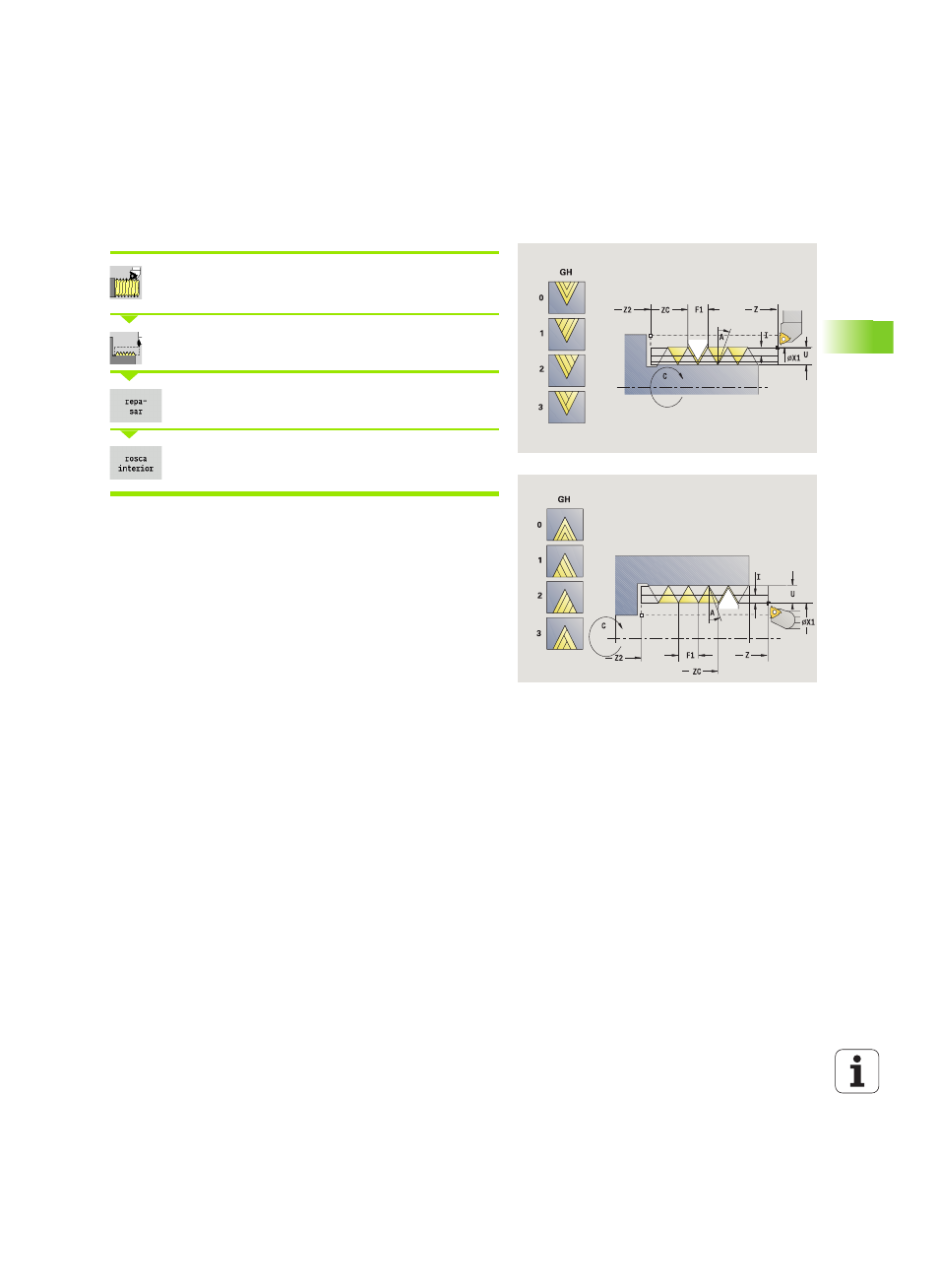

Repaso de rosca (longitudinal)
Seleccionar Roscado a cuchilla
Seleccionar Ciclo de roscado
Activar la tecla softkey Repaso
 Activada: Rosca interior
 Desactivada: Rosca exterior
Este ciclo opcional repasa una rosca de un paso. Dado que la pieza ya
está desamarrada, el MANUALplus debe conocer la posición exacta
de la rosca. Para ello se posiciona la punta de la cuchilla de la
herramienta de roscar centrada en un filete de rosca y se transfieren
estas posiciones a los parámetros Ángulo medido y Posición medida
(softkey Aceptar Posición). A partir de estos valores, el ciclo calcula
el ángulo del cabezal en el punto inicial.
Esta función está disponible únicamente en el modo manual.
Parámetros de ciclo
X1
Punto inicial de la rosca
Z2 Punto final de la rosca
F1 Paso de roscado (= avance)
U Profundidad de rosca - sin entrada:
 Rosca exterior: U=0.6134*F1
 Rosca interior: U=–0.5413*F1
I Alimentación máxima
 I<U: primer corte con "I" - cada corte sucesivo:
Reducción de la profundidad de corte
 I=U: un corte
 Sin datos: se calcula a partir de U y F1
C Angulo medido
ZC Posición medida
A Ángulo de aproximación (campo: -60° < A < 60°; por
defecto: 30°)
 A<0: Alimentación por el flanco izquierdo
 A>0: Alimentación por el flanco derecho
R Profundidad de corte de material restante - sólo cuando
GV=4 (por defecto: 1/100 mm)
