HEIDENHAIN MANUALplus 620 159
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

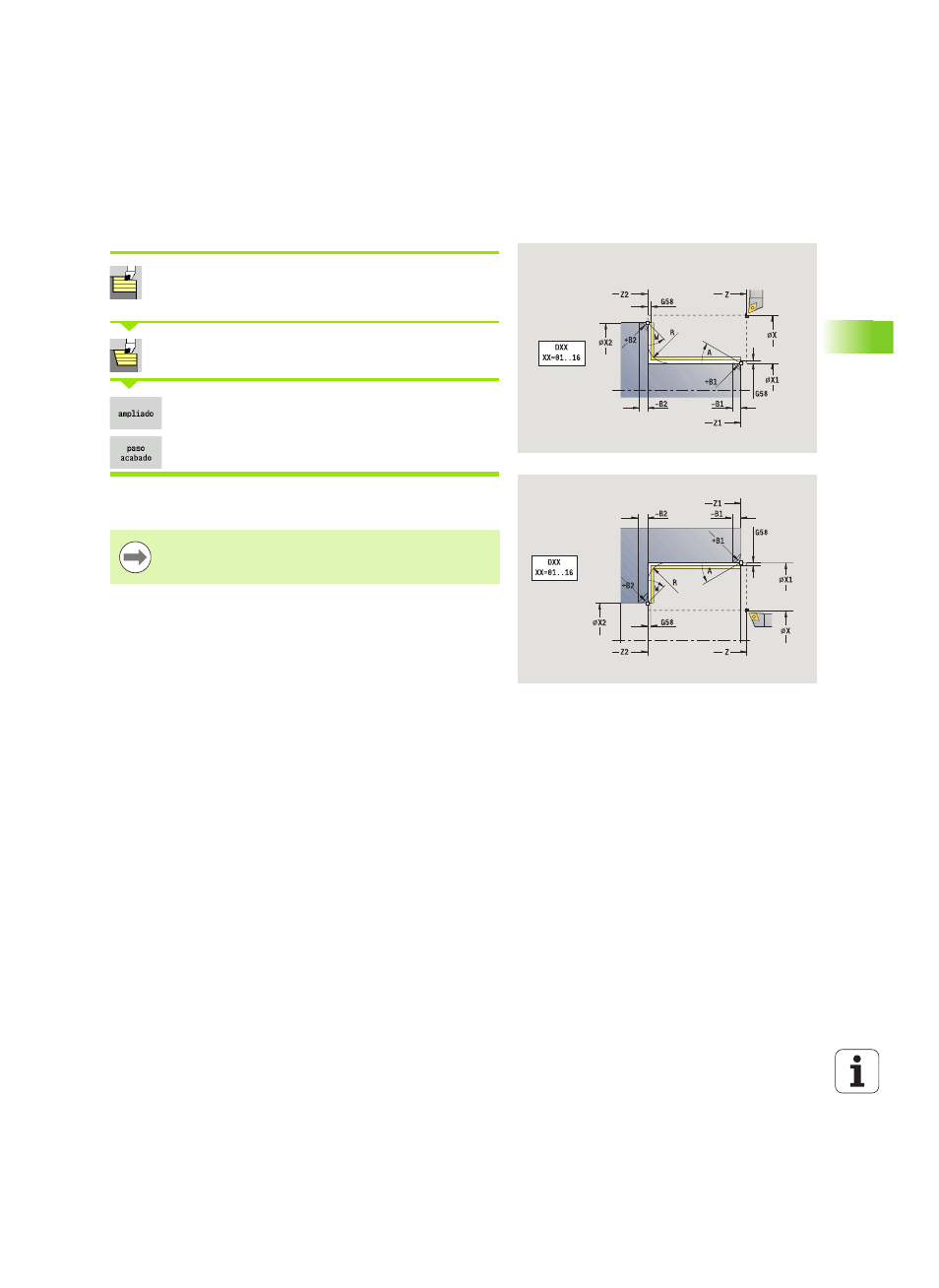

Mecanizado de acabado longitudinal - Ampliado
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Mecanizado longitudinal
Activar la softkey Ampliado
Activar la softkey Acabado
El ciclo realiza el acabado del segmento de contorno desde Punto
inicial del contorno
hasta Punto final del contorno.
La herramienta se detiene al final del ciclo.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
A Ángulo inicial (Rango: 0° < = < 90°)
W Ángulo final (Rango: 0° < = W < 90°)
R Redondeo
DXX Número de corrección aditiva (1 - 16) (véase pág. 126)
G58 Sobremedida paralela al contorno
G47 Distancia de seguridad (véase pág. 126)
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
