HEIDENHAIN MANUALplus 620 181
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

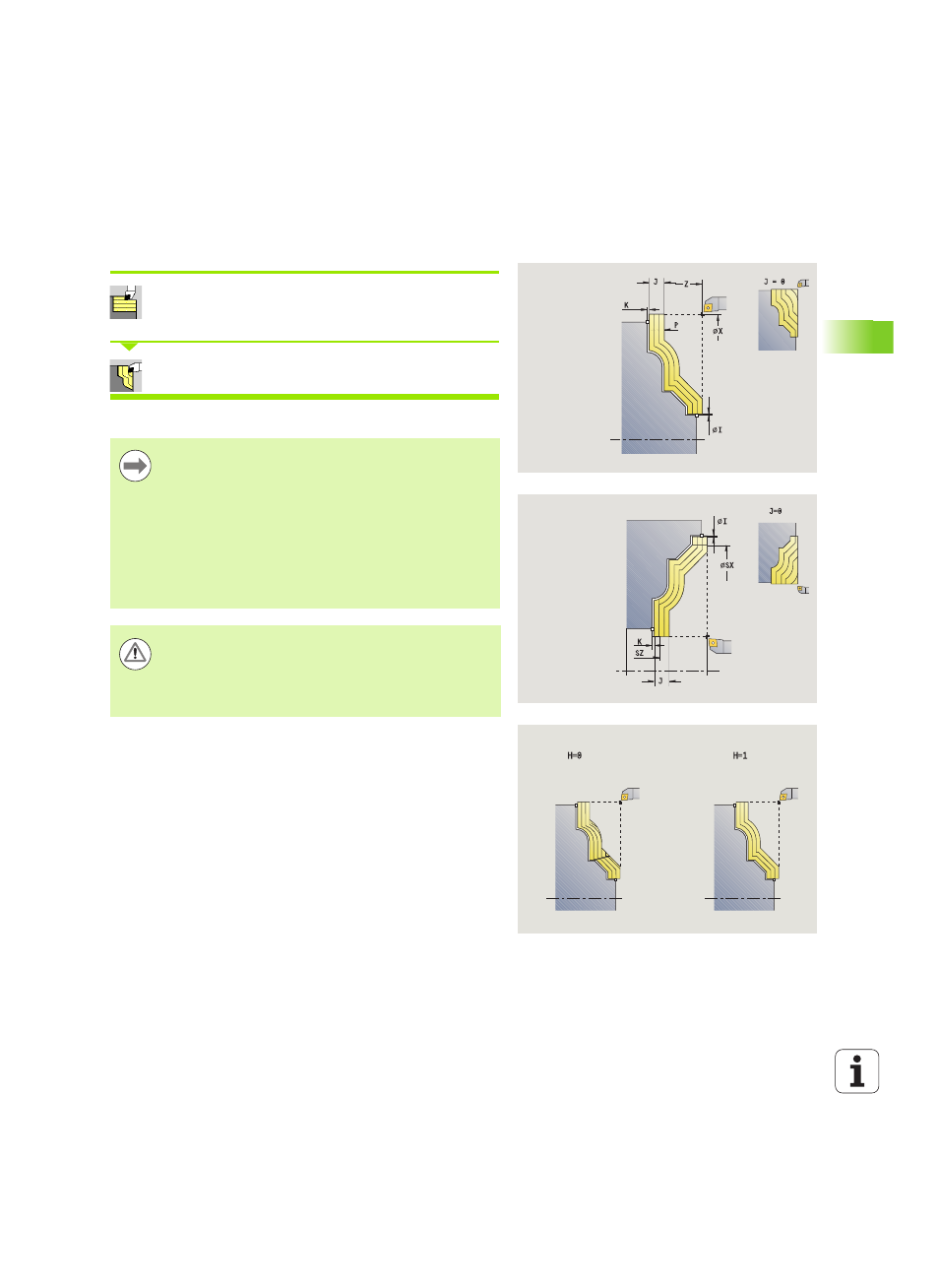

Mecanizado , en paralelo al contorno ICP
transversal
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar paralelo al contorno ICP transversal
El ciclo desbasta la zona definida en paralelo al contorno.
 El ciclo desbasta en paralelo al contorno en función de
la sobremedida de pieza en bruto J y tipo de líneas
de corte H
:
 J=0: la zona descrita por "X, Z" y el contorno ICP
teniendo presentes las sobremedidas.
 J>0: la zona descrita por el contorno ICP (más
sobremedidas) y la sobremedida de la pieza en
bruto J
.
 La herramienta profundiza con el ángulo máx. posible, el
material restante se queda.
¡Atención Peligro de colisión!
Sobremedida de la pieza en bruto J>0: Utilice como
profundidad de alimentación P
la alimentación menor
cuando las alimentaciones máximas en las direcciones
longitudinal y transversal sean diferentes.
Parámetros de ciclo
X, Z
Punto de partida
FK Pieza acabada ICP: Nombre del contorno que se desea
mecanizar
P La profundidad de alimentación se devalúa en función de
"J"
 J=0: P es la profundidad de alimentación máxima. El
ciclo reduce la profundidad de alimentación cuando la
alimentación programada no es posible en dirección
longitudinal o transversal debido a la geometría de corte.
 J>0: P es la profundidad de alimentación. Esta
alimentación se utiliza en dirección longitudinal y
transversal.
H Tipo de líneas de corte – el ciclo se mecaniza
 0: con profundidad de corte constante
 1: con líneas de corte equidistantes
I, K Sobremedida X, Z
