466 Programación ICP
5.15 Cont
or
nos en plano YZ

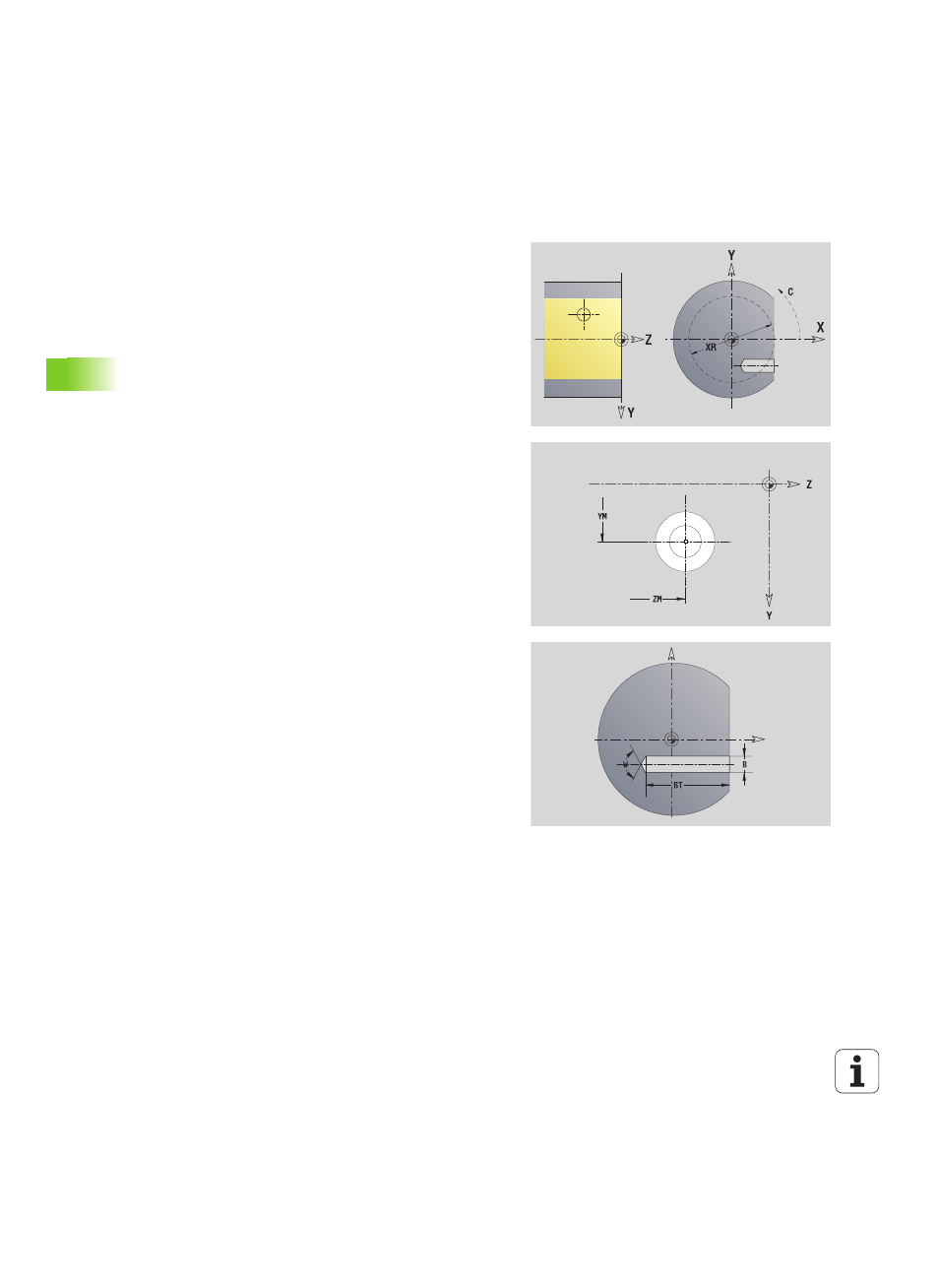

Taladro en el plano YZ
El taladro define un taladro individual que puede contener los
siguientes elementos:
 Centrado
 Taladro del núcleo
 Avellanado
 Rosca
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado MANTEL_Y con los parámetros
diámetro de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
taladro (–1*BT).
 un G380 con los parámetros del taladro.
 un G309.
Datos de referencia del taladro
ID
Nombre contorno
C Ángulo de husillo
XR Diámetro de referencia
Parámetro del taladro
YM, ZM
Punto central del taladro
Centrado
O
Diámetro
Taladro
B
Diámetro
BT Profundidad
W Ángulo
Avellanado
R
Diámetro
U Profundidad
E Ángulo de avellanado
Rosca
GD
Diámetro
GT Profundidad
K Sección terminal
F Paso de rosca
GA Tipo de rosca (a derechas/a izquierdas)
 0: roscado a derecha
 1: Roscado a izqui.
