HEIDENHAIN MANUALplus 620 201
4.5 Ciclos de pr
ofundización
Orientación de la entalladura
El MANUALplus calcula la orientación de la entalladura a partir de los
parámetros del ciclo Punto de partida X, Z (Modo manual: "Posición
actual de la herramienta") y Punto de esquina del contorno X1, Z1.
Formas de contorno
Las entalladuras sólo se ejecutan en esquinas del
contorno paralelas a los ejes y perpendiculares en su eje
longitudinal.

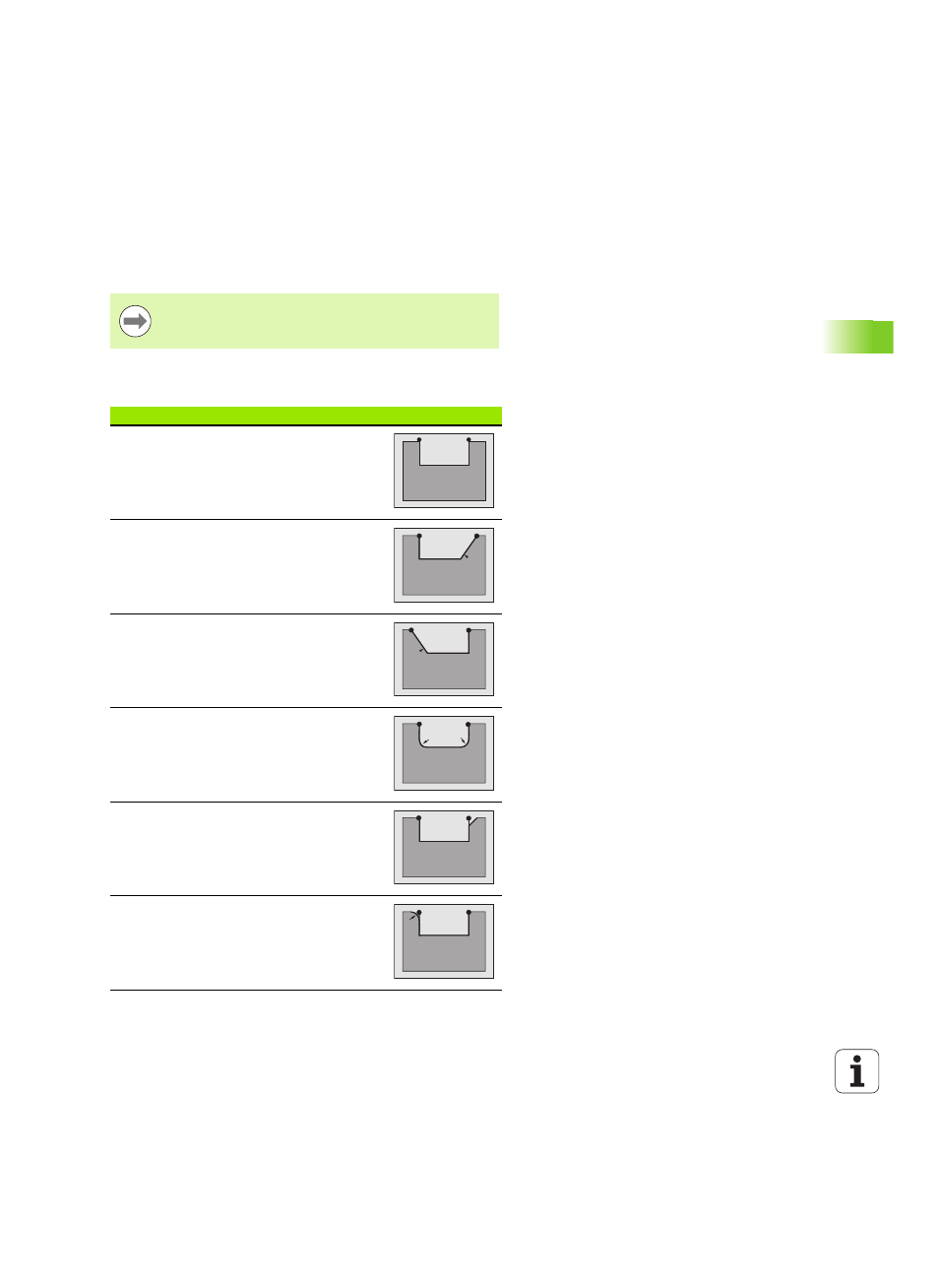

Elementos de contorno en ciclos de profundización
Modo Normal
arranque de viruta de una zona rectangular
Modo Ampliado
Superficie oblicua al inicio del contorno
Modo Ampliado
Superficie oblicua al final del contorno
Modo Ampliado
Redondeo en ambas esquinas del fondo del
contorno
Modo Ampliado
Bisel (o redondeo) al inicio del contorno
Modo Ampliado
Bisel (o redondeo) al final del contorno
