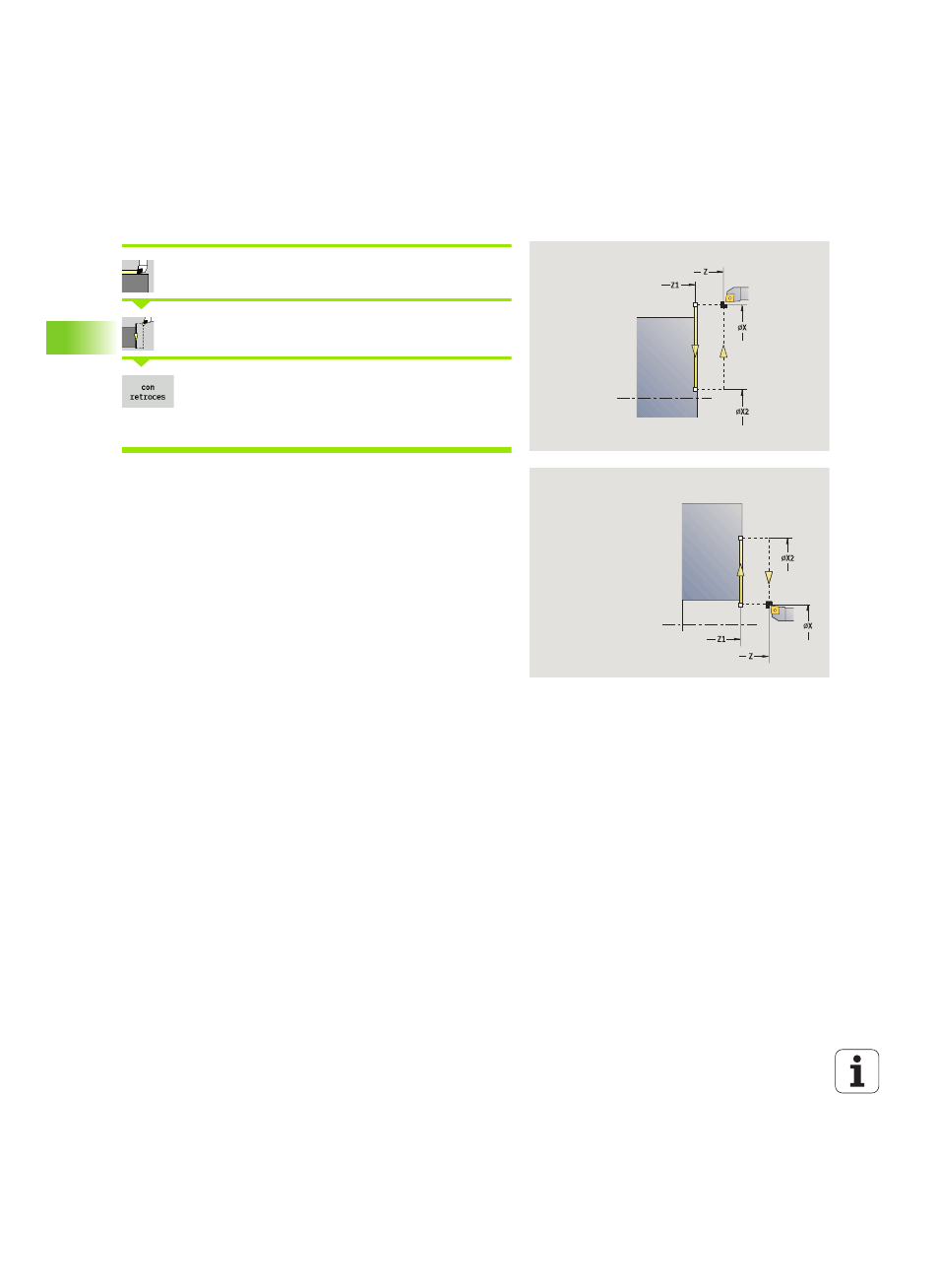

134 Programación de ciclos
4.3 Ciclos de cor
te
individual
Mecanizado lineal transversal
Seleccionar Cortes individuales
Seleccionar Mecanizado lineal plano
 Desactivado: La herramienta se detiene al final del
ciclo
 Activado: La herramienta retrocede al punto de
partida
Mecanizado lineal transversal
La herramienta se desplaza desde el punto de partida con el avance
activo hasta el Punto final X2 y se detiene al final del ciclo.
Contorno lineal transversal (con retorno)
La herramienta se aproxima, ejecuta el corte transversal y al final del
ciclo retrocede al punto de partida (véanse imágenes).
Tipo de mecanizado para acceso a la base de datos tecnológicos:
Acabado
Ejecución del ciclo cuando está activado "Con retorno"
1 se desplaza del punto de partida al punto inicial del contorno Z1
2 se desplaza con el avance activo hasta el punto final del
contorno X2
3 se eleva y regresa al punto de partida en paralelo a los ejes
Parámetros de ciclo
X, Z
Punto de partida
Z1 Punto inicial del contorno (con "retroceso")
X2 Punto final del contorno
T Número de puesto de revólver
G14 Punto de cambio de herramienta (en caso de "con
retroceso")
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
MFE M al final: función M que se ejecuta al final del paso de
mecanizado.
WP Indicación de con que cabezal de la pieza se desarrolla el
ciclo (dependiente de la máquina)
 Accionamiento principal
 Contracabezal para el mecanizado de la cara posterior
