312 Programación de ciclos
4.8 Ciclos de fr
esado

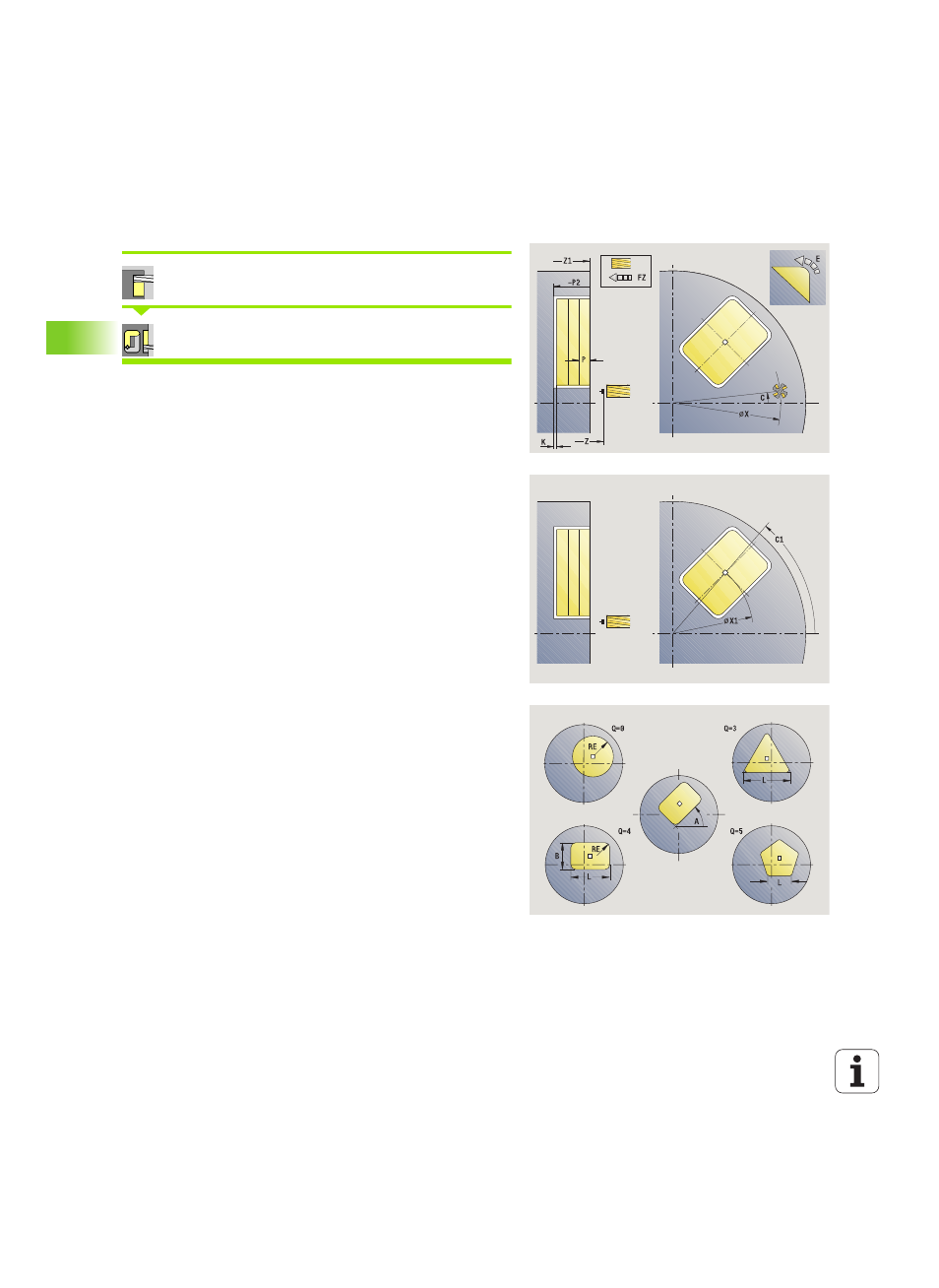

Figura axial
Seleccionar Fresado
Seleccionar Figura axial
En función de los parámetros, el ciclo fresa uno de los siguientes
contornos o bien realiza el desbaste/acabado de una cajera en la
superficie frontal:
 Rectángulo (Q=4, L<>B)
 Cuadrado (Q=4, L=B)
 Círculo (Q=0, RE>0, L y B: sin datos)
 Triángulo o polígono (Q=3 o Q>4, L<>0)
Parámetros de ciclo (primera ventana de introducción de datos)
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
X1 Diámetro de centro de la figura
C1 Angulo del punto central de la figura (por defecto: ángulo
del husillo C)
Q Número aristas (por defecto: 0)
 Q=0: Círculo
 Q=4: Rectángulo, cuadrado
 Q=3: Triángulo
 Q>4: Polígono
L Longitud de aristas
 Rectángulo: Longitud del rectángulo
 Cuadrado, polígono: longitud de arista
 Polígono: L<0 Diámetro de círculo interior
 Círculo: sin datos
B Ancho de rectángulo
 Rectángulo: Anchura del rectángulo
 Cuadrado: L=B
 Polígono, círculo: sin datos
RE Radio de redondeo (por defecto: 0)
 Rectángulo, cuadrado, polígono: Radio de redondeo
 Círculo: Radio del círculo
A Angulo al eje X (por defecto: 0)
 Rectángulo, cuadrado, polígono: Orientación de la figura
 Círculo: sin datos
