HEIDENHAIN MANUALplus 620 365
4.9 Modelos de taladr
os y de fr
esados

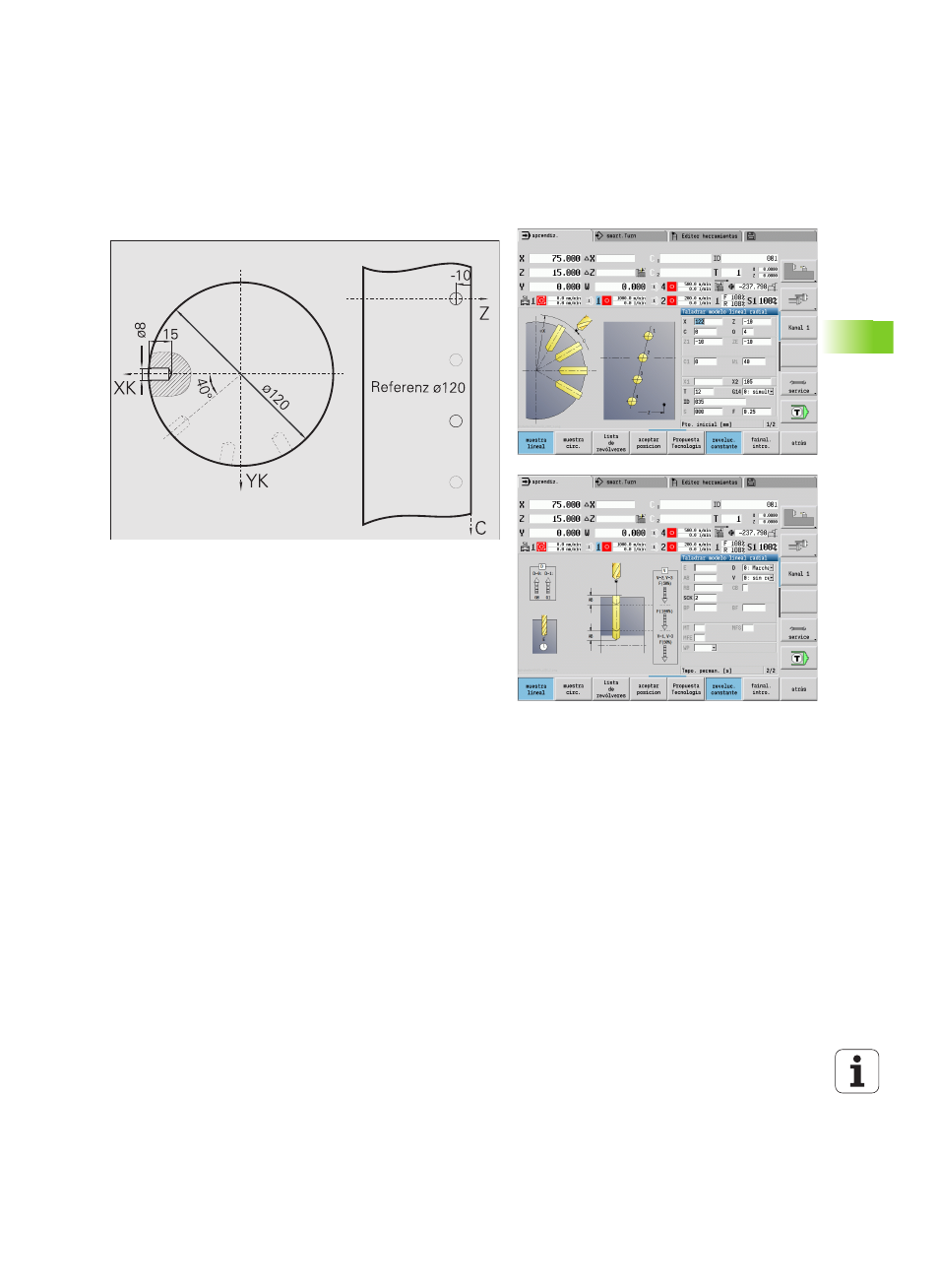

Patrón lineal de taladros en la superficie lateral
En la superficie lateral se mecaniza un patrón lineal de taladros con el
ciclo de taladrado axial
. Para este mecanizado son imprescindibles
un cabezal posicionable y herramientas motorizadas.
El patrón de taladros se define con las coordenadas del primer taladro,
el número de taladros y la distancia entre los mismos. En el taladrado
se indica sólo la profundidad.
Werkzeugdaten
 WO = 2 – Orientación de la herramienta
 DV = 8 – Diámetro de taladro
 BW = 118 – Ángulo de la punta
 AW = 1 – La herramienta es motorizada
