302 Programación de ciclos
4.7 Ciclos de taladr
ado

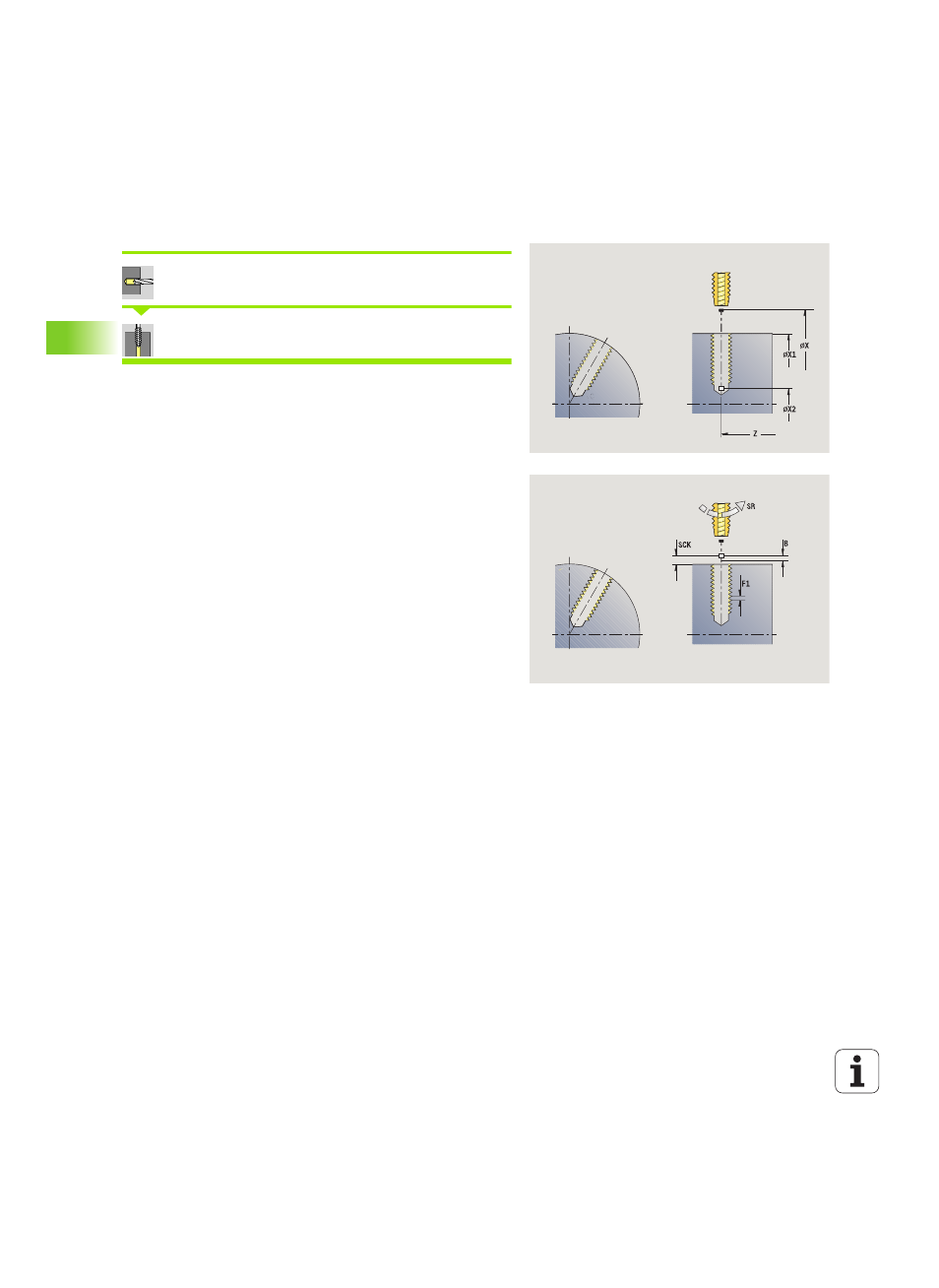

Roscado con macho radial
Seleccionar Taladrado
Seleccionar Roscado con macho radial
El ciclo mecaniza una rosca en la superficie lateral.
Significado de la Longitud de extracción: utilice este parámetro
cuando se utilicen pinzas de amarre con compensación de longitud. El
ciclo calcula un nuevo paso nominal a partir de la profundidad de rosca,
el paso programado y la longitud de extracción. El paso nominal es
algo menor que el paso del macho de roscar. A la hora de mecanizar
la rosca, el macho se extrae fuera del mandril de sujeción una distancia
igual a la longitud de extracción. Este procedimiento permite prolongar
la vida útil de los machos de roscar.
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
X1 Punto inicial del taladrar ( por defecto: Taladrar desde X)
X2 Punto final de taladrado
F1 Paso de rosca (= avance) (por defecto: avance de la
descripción de la herramienta)
B Longitud de aceleración para alcanzar la velocidad de
rotación y el avance programados (por defecto: 2 * paso
de rosca F1)
SR Velocidad para retroceso rápido (por defecto: la misma
velocidad que en el roscado)
L Longitud de extracción cuando se utilicen pinzas de
amarre con compensación de longitud (por defecto: 0)
SCK Distancia de seguridad (véase pág. 126)
G60 Zona de protección - Desactiva la zona de protección para
taladrar
 0: activo
 1: no activo
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
