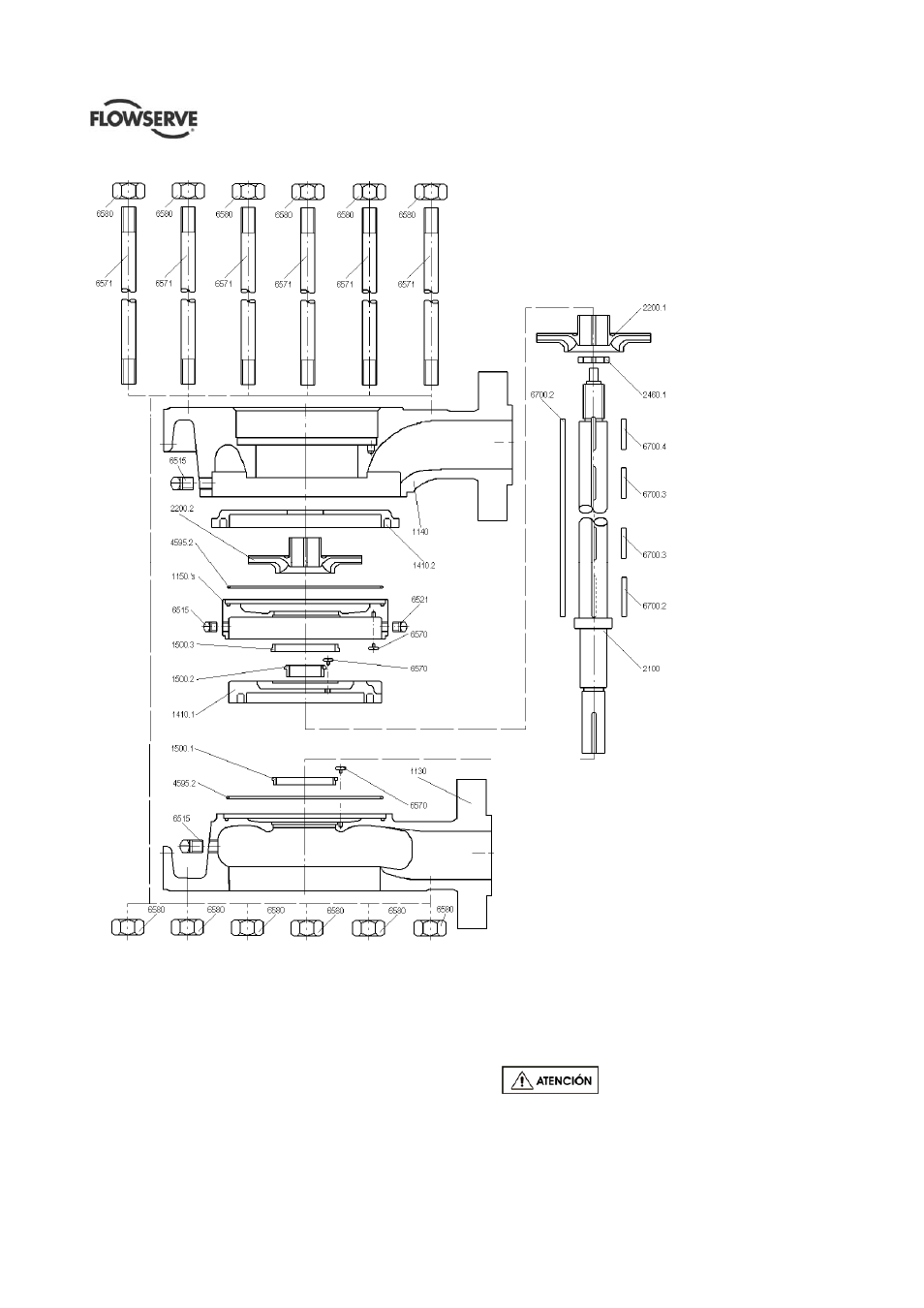

Figura 50 – revisión general
t) Continúe extrayendo, limpiando y marcando las
etapas tal como se indica en los párrafos
6.7.11.1 o) - 6.7.11.1 q), a excepción del impulsor
de la primera etapa [2200.1].
u) Retire el eje [2100] de la carcasa de aspiración
[1130]. El impulsor de la primera etapa [2200,1]
y la camisa espaciadora [2460.1] saldrán con el
eje [2100].
v) Retire el impulsor de la primera etapa [2200.1] y
el espaciador [2460.1] del eje [2100].
w) La clave [6700.2] ahora se puede quitar del eje
[2100].
x) Retire la carcasa de aspiración [1130] de los
bloques.
y) Limpie a fondo cualquier pieza que todavía no
haya sido limpiada.
Tenga cuidado de no borrar las
posiciones de ventilación y drenaje marcadas en las
carcasas de aspiración o descarga [1130 o 1140].
Chaveta única
[6700.2] diseño del
eje [2100]
Chavetas múltiples
[6700’s] diseño del
eje [2100]]
