CS INSTRUCCIONES PARA EL USARIO ESPAÑOL 26999906 06-10
Página 50 de 68
flowserve.com
f) Retire la junta de la tapa del cojinete [4510].
g) Retire las tuercas del cojinete [3712.2] del eje [2100].
h) Retire la camisa espaciadora [2460.3], el
deflector del aceite [2541] y el anillo de soporte
[2543.3] del eje [2100].
i) Retire los pernos de fijación de la tapa del
cojinete [3200.2].
j) Retire la caja de baleros [3200.2]. Los cojinetes
[3012.2 y 3013] y los muelles de tirete del rotor
de la bomba [4260] se desprenderán con el
alojamiento del cojinete [3200.2]. Si los hay, los
anillos de ajuste [3126.3 y 3126.2] también se
desprenderán con la caja de baleros [3200.2].
k) Los cojinetes [3012.2 y 3013] y los muelles de tirete
de rotor de la bomba [4260], ya no podrán extraerse
la caja de baleros [3200.2]. Si los hay, los anillos de
ajuste [3126.3 y 3126.2] ya pueden ser extraídos.
Mantenga los muelles de tirete del rotor
de la bomba [4260] juntos para su uso posterior
al volver a montar.
l) Limpie a fondo todos los componentes.
Inspecciónelos y sustitúyalos si es necesario.
6.7.5 Reinstalación del cojinete sin accionamiento
El cojinete de rodillos [3012.2] debe ser
reemplazado como una unidad (que consiste en
carrera interna, carrera externa y los rodillos).
a) Sustituya todas las juntas.
b) Limpie todas las superficies expuestas de los
componentes que no hayan sido desmontados.
c) Deslice la caja de baleros [3200.2] en el orificio de
la caja del prensaestopas [4110.2]. Monte y apriete
los tornillos de fijación de la caja de baleros.
6.7.5.1 Cojinete de rodillos estándar lubricado
con grasa
(Véase figura 34.)
a) Rellene el tercio inferior del espacio posterior de
la caja de baleros [3200.2] con grasa.
Para conocer las características
de la grasa, véase la sección 5.3.1.
b) Instale el disco espaciador [3645] y asegúrese que
llega a la parte inferior de la caja de baleros [3200.2].
c) Instale la carrera externa del cojinete asegurándose
de que llegue al disco espaciador [3645].
d) Deslice la carrera interna del cojinete y los rodillos
hasta que alcancen la camisa del eje [2450].
En las bombas selladas con sellos
mecánicos de tipo cartucho [4200], la camisa del
eje [2450] se sustituye con una camisa
separadora [2460.2].
e) Ajuste y apriete firmemente la tuerca interna del
cojinete [3712.2]. El cojinete de rodillos [3012.2]
debe ser reemplazado como una unidad (que
consiste en pista interior, pista exterior y los
rodillos).
f) Instale una nueva junta en la tapa del cojinete
[4510].
g) Rellene el tercio inferior del espacio posterior de
la tapa del rodamiento [3260.2] con grasa.
h) Instale el conjunto de la tapa del cojinete [3260.2
y 3266].
i) Instale y apriete los pernos de fijación de la tapa
del cojinete.
Compruebe la flotación tirando del
eje [2100] desde el lado del accionamiento hasta
que el disco de equilibrio [6210] toque el disco de
contrapeso [6220]. Cuando tire del eje [2100], el
disco de equilibrio [6210] podría moverse del
disco de contrapeso [6220] entre 0.25 y 0.40 mm
(0.01 y 0.02 in.). Si no lo hace, quite material de
la brida del disco de equilibrio [6210], si procede.
(Véase figura 32.)
j) Instale la empaquetadura [4130] como se indica en
la sección 6.6.2 o el sello mecánico [4200] como se
indica en la sección 6.8.2 o 6.8.3.
k) Gire el eje [2100] para comprobar los atascos o la
estanqueidad.
El rotor [2000] depende del fluido
bombeado para lubricar sus espacios internos,
por lo que la bomba debe ser llenada antes de
que el eje [2100] se gire.
l) Si los hay, instale detectores de temperatura en
la caja de baleros [3200.2].
m) Si los hay, instale las sondas de vibración del eje
en la caja de baleros [3200.2].

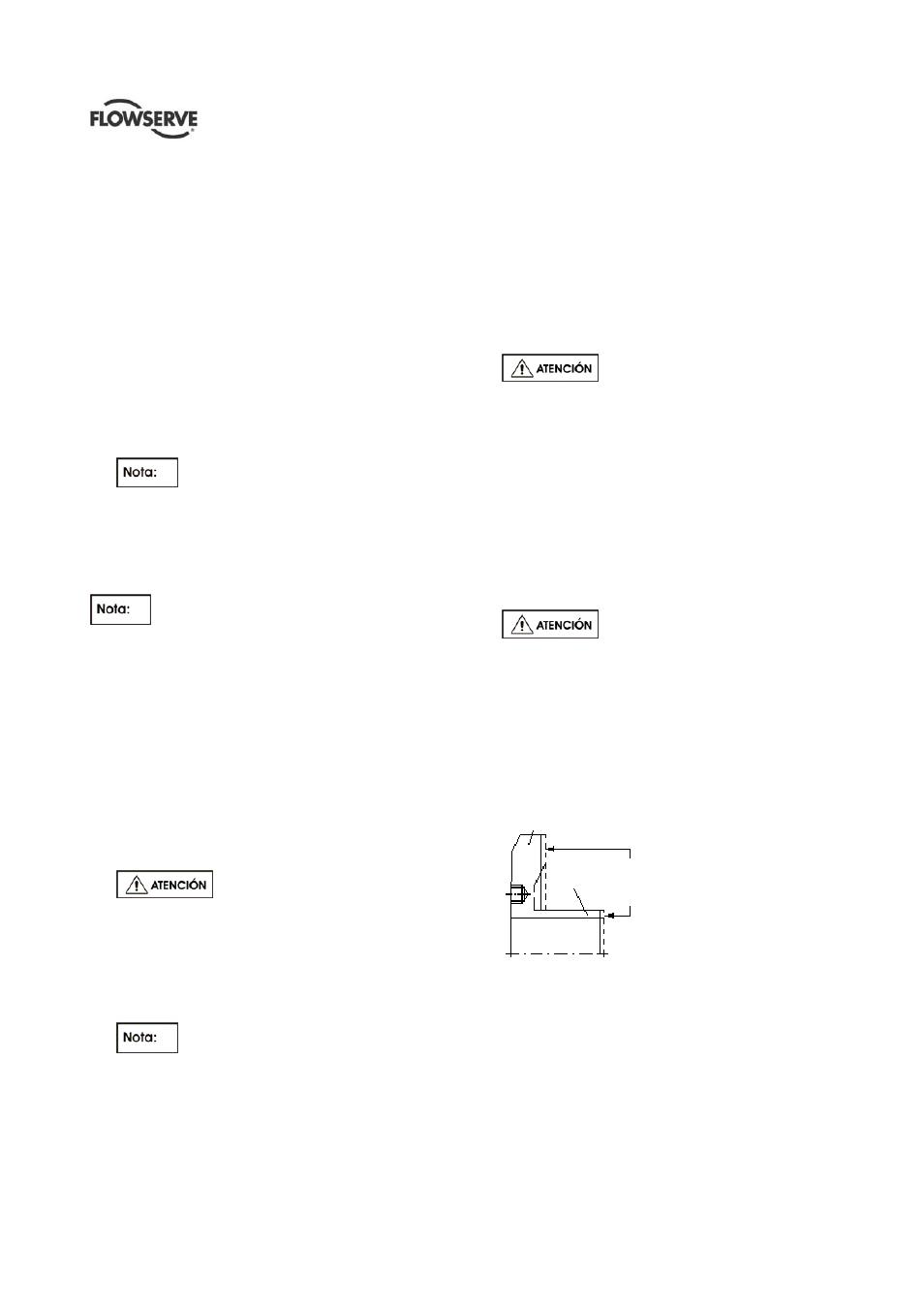

Figura 32 - extracción del material del disco de
equilibrio
6.7.5.2 Cojinete de rodillos estándar - aceite
opcional
(Véase figura 34.)
a) Instale el disco espaciador [3645] y asegúrese
que llega al fondo de la caja de baleros [3200.2].
b) Instale la carrera externa del cojinete asegurándose
de que llegue al disco espaciador [3645].
c) Deslice la carrera interna del cojinete y los rodillos
hasta que alcancen la camisa del eje [2450].
Brida
Nariz
Quite el
material de
estos lados
[6210]
