n

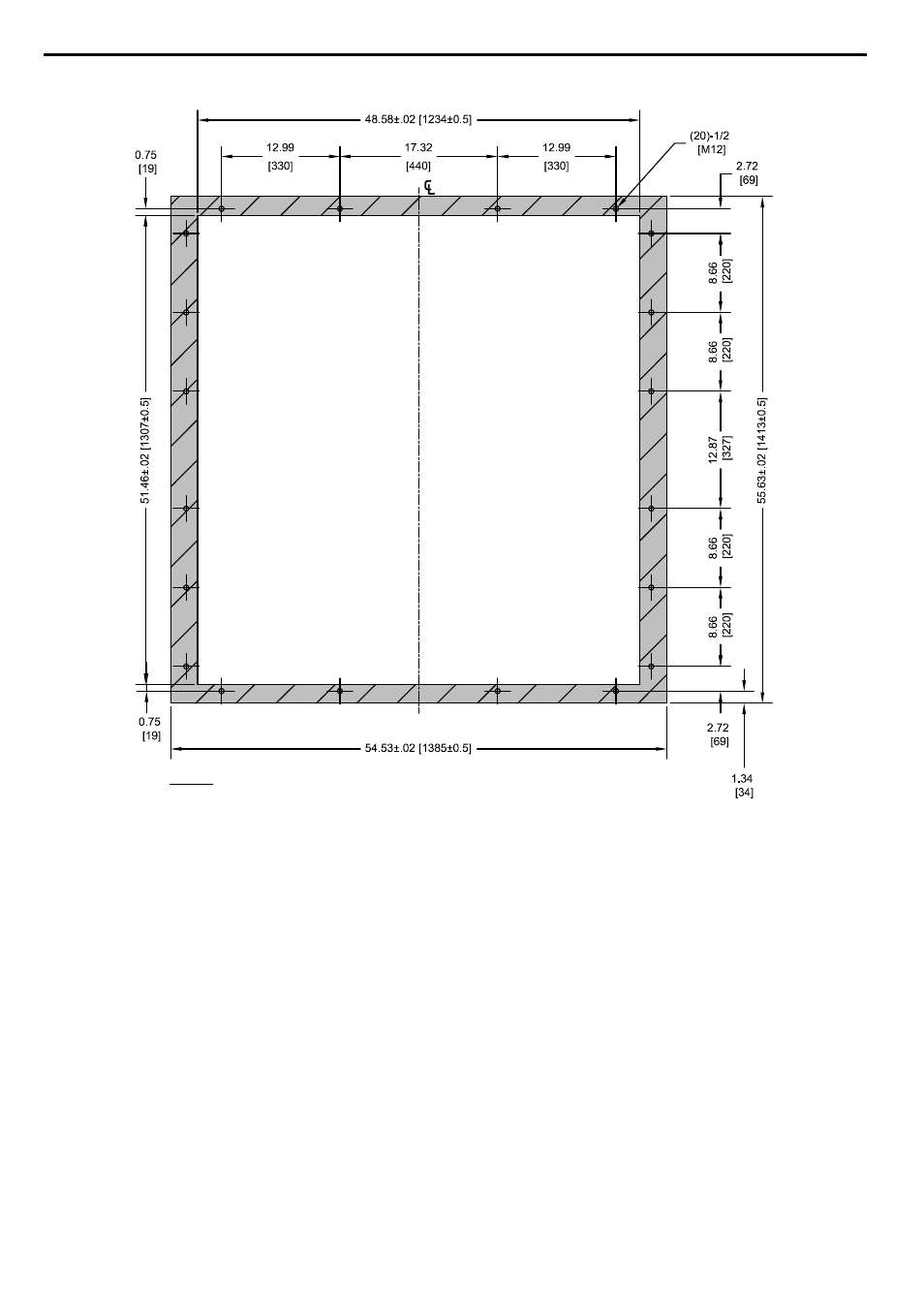

Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor

CORTE

NOTAS:

1. PROFUNDIDAD DEL DISIPADOR DE CALOR EXPUESTO

2. ESPESOR MÍNIMO RECOMENDADO

DEL PANEL: 10 GA

D = 5.75 in. [146 mm] MENOS EL ESPESOR DEL PANEL

Unidad: in. [mm]

in.

Figura 2.62 Modelos 4A0930 y 4A1200

2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

98
