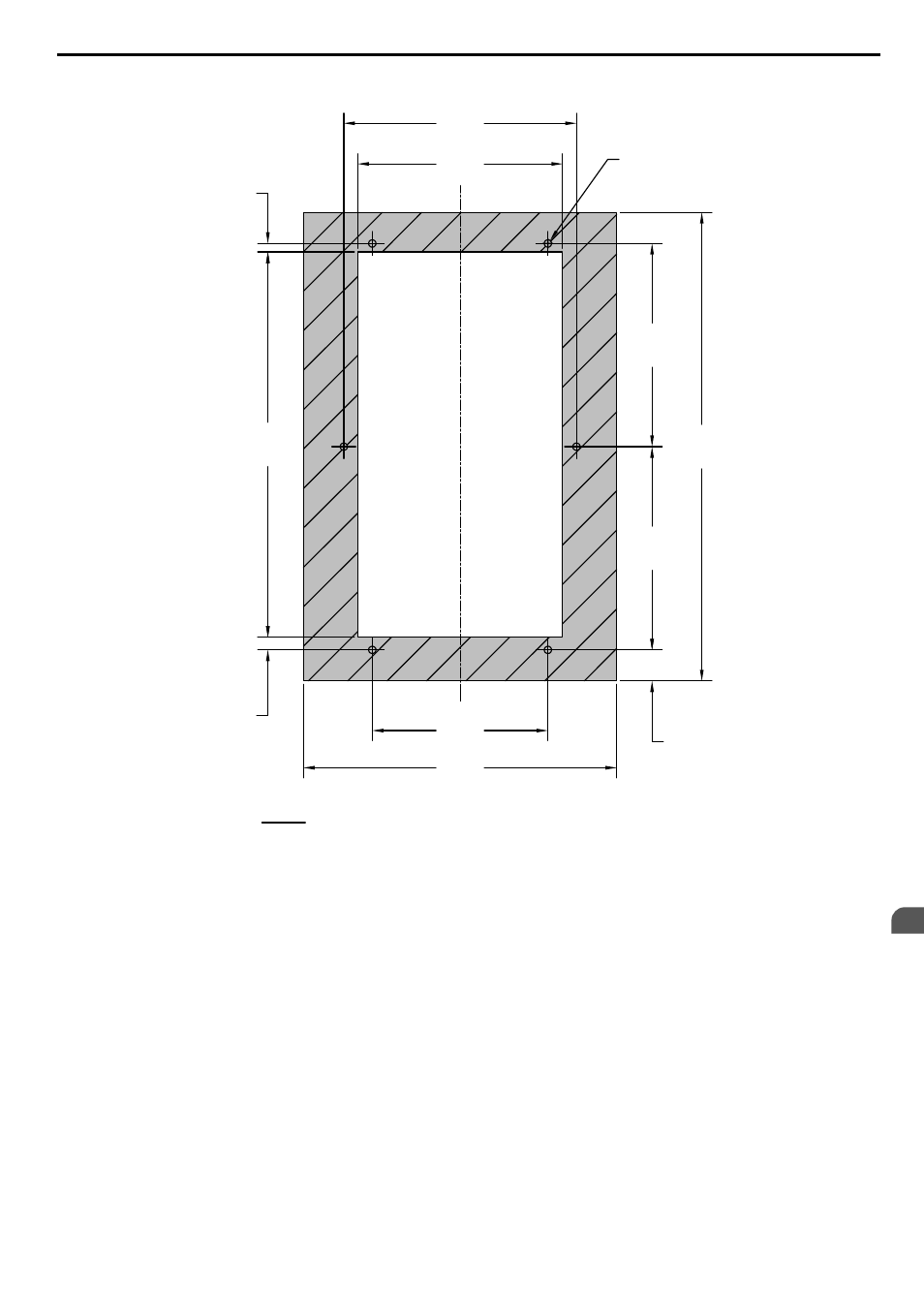

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
6.26
[159.0]
5.51
[140.0]
0.23
[5.8]
(6) N.º 10
[M5]
CORTE
4.72
[120.0]
0.35
[8.8]
0.83
[21.2]
8.43
[214.0]
NOTAS:
1. TOLERANCIAS DE CORTE:
=/- 0.02 in. [0.5 mm]
2. HUELGO RECOMENDADO
DEL DISIPADOR DE CALOR EXPUESTO
D = 2.36 in. [60 mm] MENOS EL ESPESOR DEL PANEL
5.46
[138.8]
12.6
[320.0]
10.35 [263.0]
5.46
[138.8]
Unidad: in. [mm]
Figura 2.17 Modelos 2A0030 y 2A0040, 4A0018 y 4A0023, y 5A0011
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 51
2
Instalación mecánica
