Tiempo de funcionamiento (minutos)
Arranque en frío
(característico cuando se
produce una sobrecarga
durante un paro total)
Arranque en caliente
(característico cuando se
produce una sobrecarga
durante la operación
continua al 100%)
Corriente del motor (%)
E2-01 = 100% de la corriente del motor
10
7
3
1
0.4
0.1
0 100 150 200

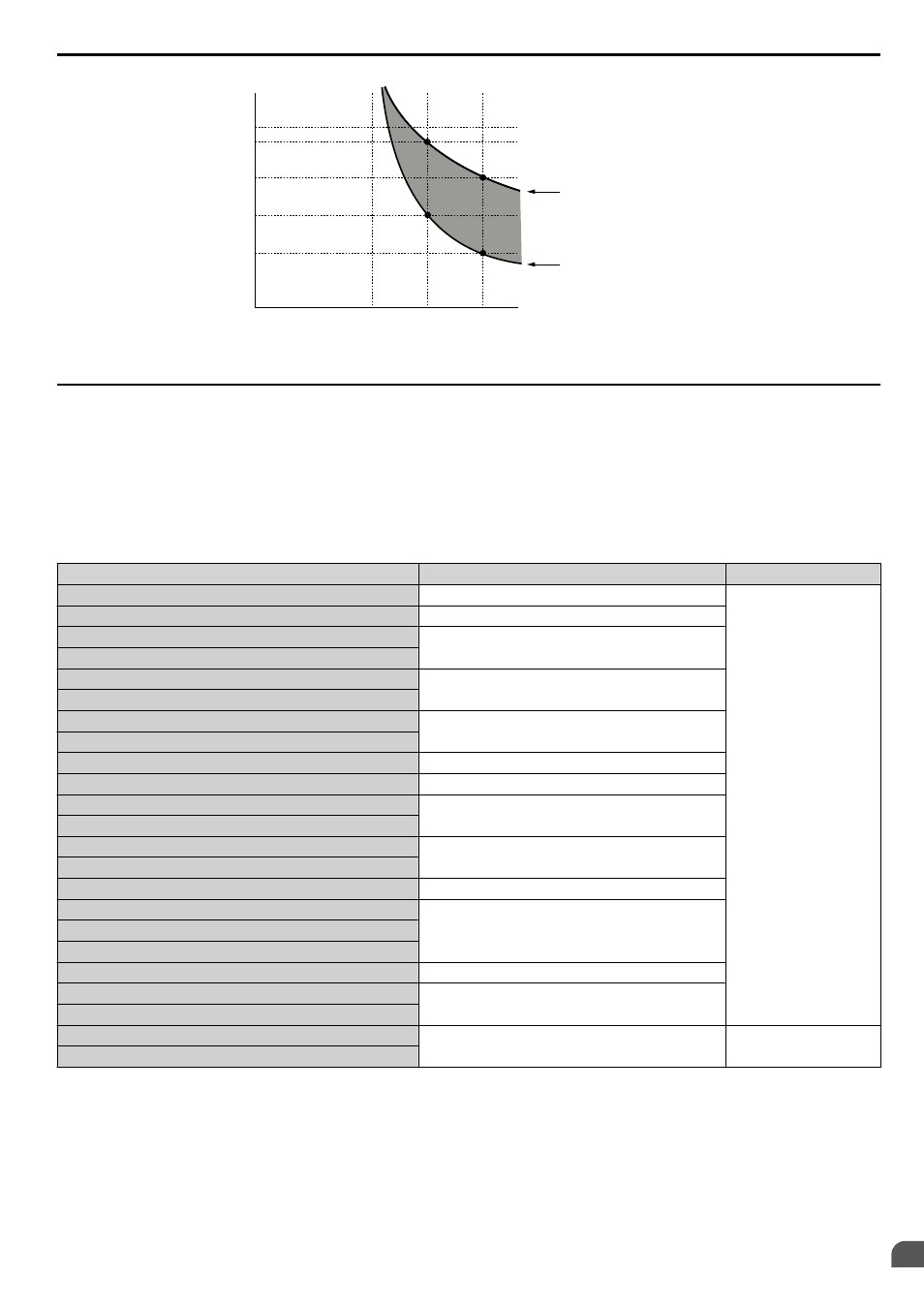

Figura C.9 Tiempo de Protección contra Sobrecargas del Motor
u Precauciones con el disipador de calor externo (gabinete IP00/tipo abierto)
Cuando se usa un disipador de calor externo, el cumplimiento de UL exige cubrir los capacitores expuestos del circuito
principal para evitar lesiones en el personal de las inmediaciones.
La parte del disipador de calor externo que sobresale puede protegerse con el gabinete o con una cubierta adecuada para
el capacitor una vez finalizada la instalación del variador. La Tabla C.12 indica la compatibilidad entre los modelos de
variador y las cubiertas de capacitor disponibles. Encargue las cubiertas de capacitor a un representante de Yaskawa o
directamente al departamento de ventas de Yaskawa.
Tabla C.12 Cubierta de capacitor
Modelo de variador Número de código Figura
2A0110 100-061-273
Figura C.10
2A0138 100-061-274
2A0169
100-061-275
2A0211
2A0250
100-061-277
2A0312
2A0360
100-061-278
2A0415
4A0058
100-061-273
4A0072 100-061-274
4A0088
100-061-276
4A0103
4A0139
100-061-275
4A0165
4A0208
100-061-277
4A0250
100-061-278 4A0296
4A0362
4A0414
100-061-279
4A0515
100-061-280
4A0675
4A0930
100-061-281 <1> Figura C.11
4A1200
C.2 Estándares UL y CSA
