Yaskawa CIMR-AU Manual del usuario

Página 86

Advertising
background image

n

Especificaciones de terminales tipo brida y cableado

El calibre de los cables y los torques de ajuste son idénticos a los de los modelos estándar.

Unidad: in. [mm]

TERMINALES
DEL CIRCUITO
DE CONTROL

TERMINALES DEL
CIRCUITO PRINCIPAL

(2) TERMINALES DE
PUESTA A TIERRA

SECCIÓN A-A

DETALLE A

DETALLE A

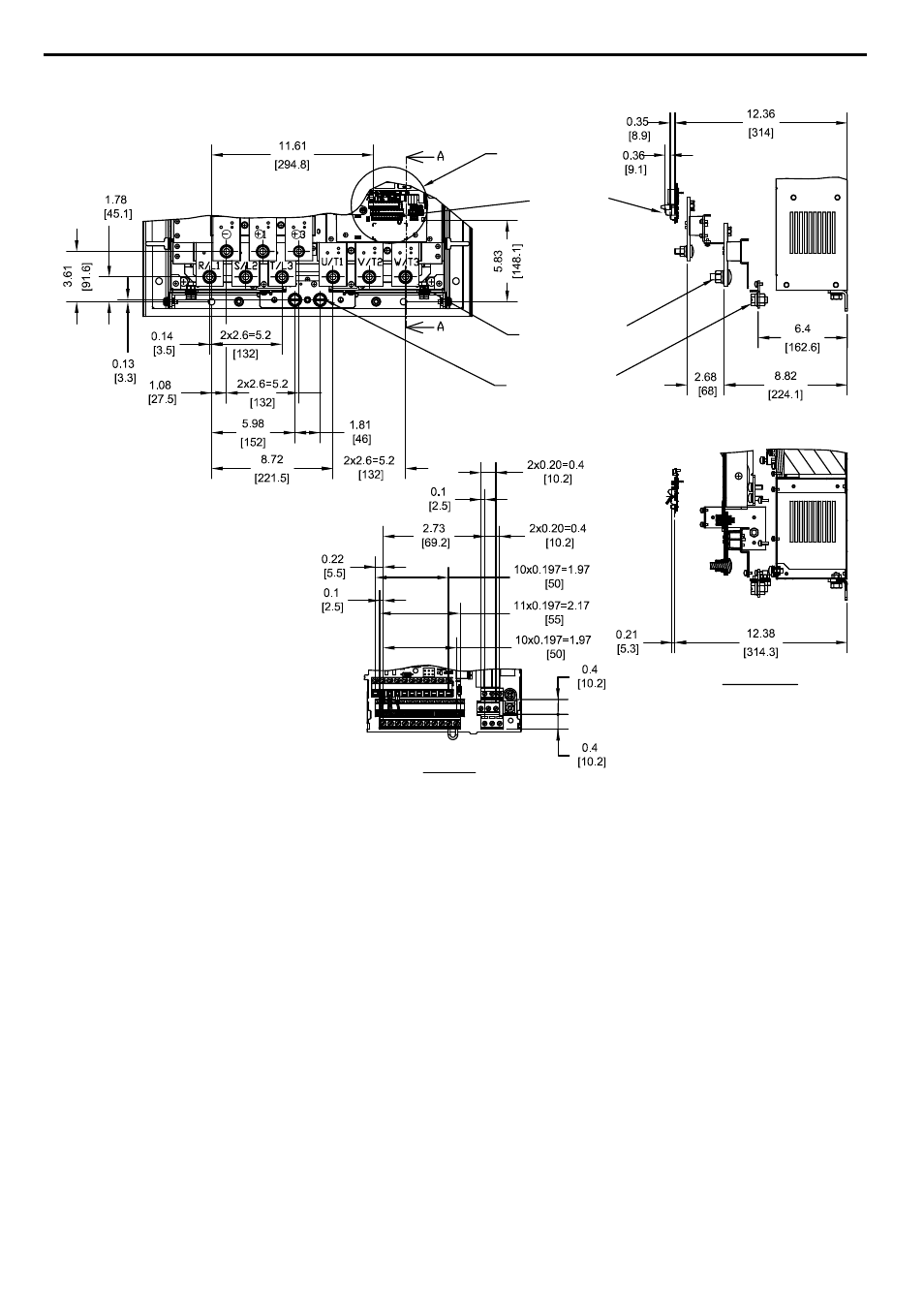

Figura 2.50 Modelos 2A0360 y 2A0415, 4A0296 a 4A0362, y 5A0192 y 5A0242

2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

86

YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido
