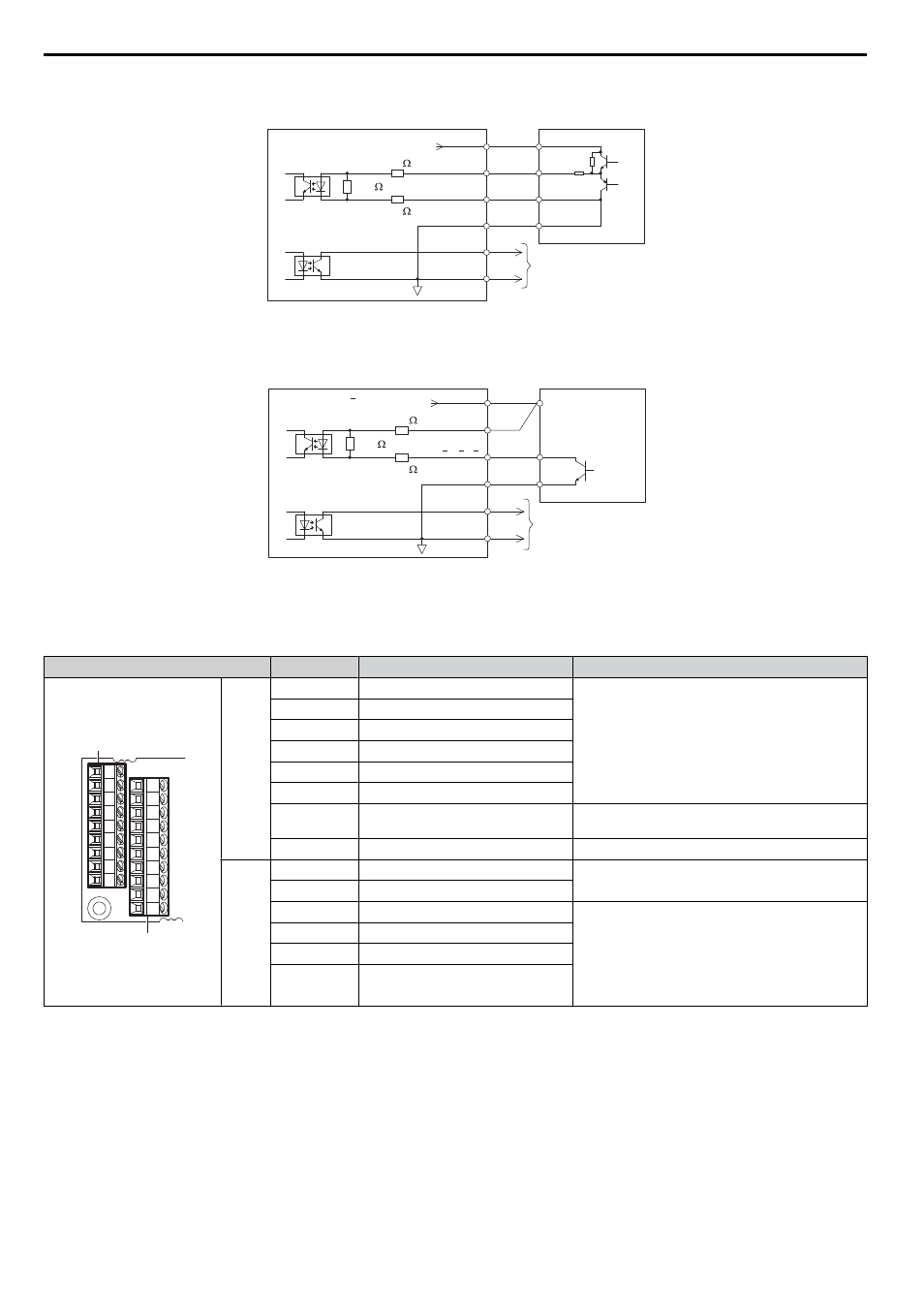

Circuito de interfaz de PG-B3

Salida complementaria

PG-B3

Encoder PG

470

330

330

A-,B-,Z-

A+,B+,Z+

IG

AO,BO,ZO

0 V

A,B,Z

Vcc

IP

IG

0 V

12 V

Señales en el monitor

Figura 7.8 Salida complementarias para el circuito de interfaz

Salidas del colector abierto

PG B3

470

330

330

A+,B+,Z+

IG

AO,BO,ZO

IP

IG

12 V

Encoder PG

A,B,Z

Vcc

0 V

A ,B ,Z

Señales en el monitor

Figura 7.9 Salidas del colector abierto para el circuito de interfaz

Funciones de terminales de PG-B3

Tabla 7.2 Funciones de terminales de la opción PG-B3

Bloque de terminales

Terminal

Función

Descripción

AO

IG

IG

ZO

IG

BO

IG

IP

+

A

-

A

-Z

D

S

EF

Z+

+

B

-

B

TB1

TB2

TB1

A+

Entrada de señal de pulsos A+

• Entradas de señal de pulsos desde el PG
• Entradas de señal desde salidas complementarias

y del colector abierto.

• Nivel de señal

Nivel H: 8 a 12 V

Nivel L: 2.0 V o menos

A–

Entrada de señal de pulsos A–

B+

Entrada de señal de pulsos B+

B–

Entrada de señal de pulsos B–

Z+

Entrada de señal de pulsos Z+

Z–

Entrada de señal de pulsos Z–

SD

Pin NC (abierto)

Para usar cuando los blindajes de cables no deben

conectarse a tierra

FE

Tierra

Se usa para conectar líneas blindadas a tierra

TB2

IP

Suministro eléctrico del PG

• Tensión de salida: 12.0 V ± 5%
• Corriente de salida máx.: 200 mA

<1>

IG

Suministro eléctrico del PG común

AO

Señal en el monitor de pulsos A

• Emite las señales del monitor para los pulsos A,

B y Z desde la tarjeta de control de velocidad del

PG.

• Para salidas del colector abierto desde la opción.
• Tensión máx.: 24 V
• Corriente máx.: 30 mA

BO

Señal en el monitor de pulsos B

ZO

Señal en el monitor de pulsos Z

IG

Señal común del monitor

<1> Cuando el PG necesita más de 200 mA para operar, se necesita un suministro eléctrico clase 2 aprobado por UL.

Calibres de cable y torques de ajuste de PG-B3

Los calibres de cable y las especificaciones de torque se detallan en la

Tabla 7.3

. Para lograr un cableado más simple y

confiable, use férrulas de remache en los extremos del cable. Consulte el tamaño de los cables y las especificaciones de

torque en los manuales de opciones.

7.1 Instalación de una tarjeta opcional

256
