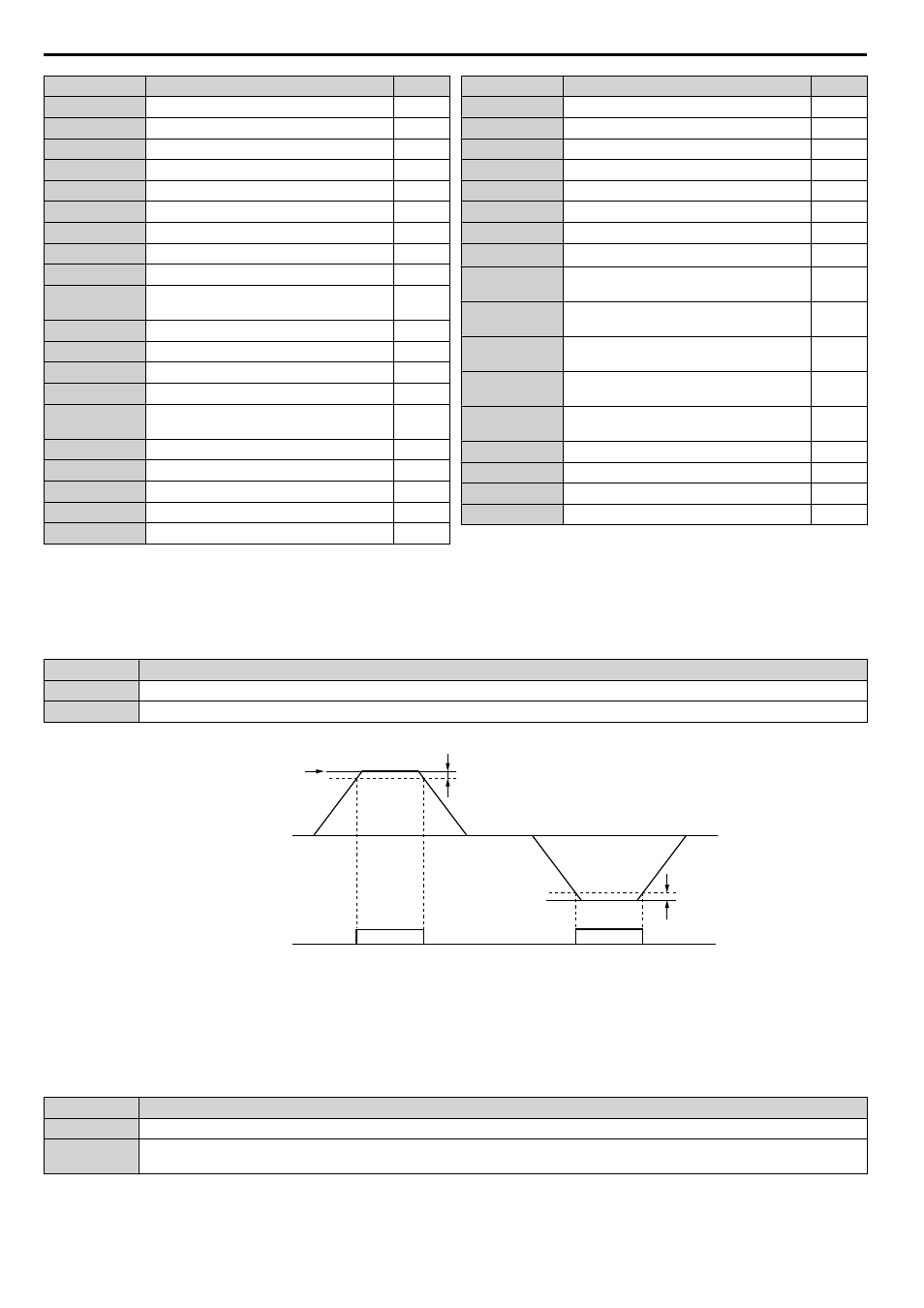

Configuración Función Página
17 Detección de Torque 1 (N.C.) —
18 Detección de Torque 2 (N.O.) —
19 Detección de Torque 2 (N.C.) —
1A Durante la Reversa —
1B Durante el Bloqueo de Base (N.C.) —
1C Selección del Motor 2 —
1D Durante la Regeneración —
1E Reinicio Permitido —
1F Alarma por Sobrecarga del Motor (oL1) —
20
Alarma Previa de Sobrecalentamiento del
Variador (oH)
—
22 Detección de Debilitamiento Mecánico —
2F Periodo de Mantenimiento —
30 Durante el Límite de Torque —
31 Durante el Límite de Velocidad —
32
Durante el Límite de Velocidad en Control
de Torque
—
33 Cero Servo Completo —
37 Durante la Salida de Frecuencia —
38 Variador Activado —
39 Salida de Pulsos en Vatios por Hora —
3C Estado LOCAL/REMOTE —
Configuración Función Página
3D Durante la Búsqueda de Velocidad —
3E Realimentación de PID Baja —
3F Realimentación de PID Alta —
4A Durante la Operación de KEB —
4B Durante el Frenado por Cortocircuito —
4C Durante el Frenado Rápido —
4D Límite del Tiempo de la Alarma Previa oH —
4E <2> Falla del Transistor de Frenado (rr) —
4F <2>
Sobrecalentamiento de la Resistencia de
Frenado (rH)
—
60
Alarma del Ventilador Interno de
Enfriamiento
—
61
Detección de la Posición del Rotor
Completa
—
62
Registro 1 de MEMOBUS (Seleccionado
con H2-07 y H2-08)
—
63
Registro 2 de MEMOBUS (Seleccionado
con H2-09 y H2-10)
—
90 Salida Digital 1 de DriveWorksEZ —
91 Salida Digital 2 de DriveWorksEZ —
92 Salida Digital 3 de DriveWorksEZ —
100 a 192 Funciones 0 a 92 con Salida Inversa —
<1> No está disponible en los modelos CIMR-A4A0930 y 4A1200.
<2> No está disponible en los modelos CIMR-Ao2A0169 a 2A0415 y 4A0088 a 4A1200.
Configuración 2: Concordancia de velocidad 1 (f
ref
/f
salida
Concordancia 1)
Se cierra cuando la frecuencia de salida real o la velocidad del motor (CLV, CLV/PM) se encuentra dentro del ancho de
la concordancia de velocidad (L4-02) de la referencia de frecuencia actual, de forma independiente a la dirección.
Estado Descripción
Abierto La frecuencia de salida o velocidad del motor no concuerdan con la referencia de frecuencia mientras el variador está en marcha.
Cerrado La frecuencia de salida o velocidad del motor se encuentra dentro del rango de referencia de frecuencia ±L4-02.
Nota: La detección funciona hacia adelante y en reversa.
L4-02
L4-02
Referencia
de frecuencia
Concordancia de
velocidad 1
ON
(encendido) OFF
(apagado)
Frecuencia de salida
o velocidad del motor
Figura 4.27 Diagrama de tiempo de la concordancia de velocidad 1
Configuración 3: Concordancia de velocidad 1 configurada por el usuario (f
ref
/f
configurada
Concordancia 1)
Se cierra cuando la frecuencia de salida real o la velocidad del motor (CLV, CLV/PM) y la referencia de frecuencia se
encuentran dentro del ancho de la concordancia de velocidad (L4-02) del nivel programado de concordancia de velocidad
(L4-01).
Estado Descripción
Abierto La frecuencia de salida o velocidad del motor y la referencia de frecuencia no se encuentran dentro del rango de L4-01 ±L4-02.
Cerrado
Tanto la frecuencia de salida o velocidad del motor como la referencia de frecuencia se encuentran dentro del rango de L4-01
±L4-02.
Nota: La detección de frecuencia funciona hacia adelante y en reversa. El valor de L4-01 se utiliza como el nivel de detección para ambas
direcciones.
4.6 Configuración básica del variador
