3.3 Cubierta de terminales
Siga el procedimiento a continuación para quitar la cubierta de terminales del cableado y para volver a colocarla al finalizar
el cableado.
u Modelos 2A0004 a 2A0081, 4A0002 a 4A0044, 5A0003 a 5A0032 (gabinete IP20/NEMA
tipo 1)
n Extracción de la cubierta de terminales
1.
Afloje el tornillo de la cubierta con un destornillador Phillips n.° 2. El tamaño de los tornillos varía según el modelo
de variador.

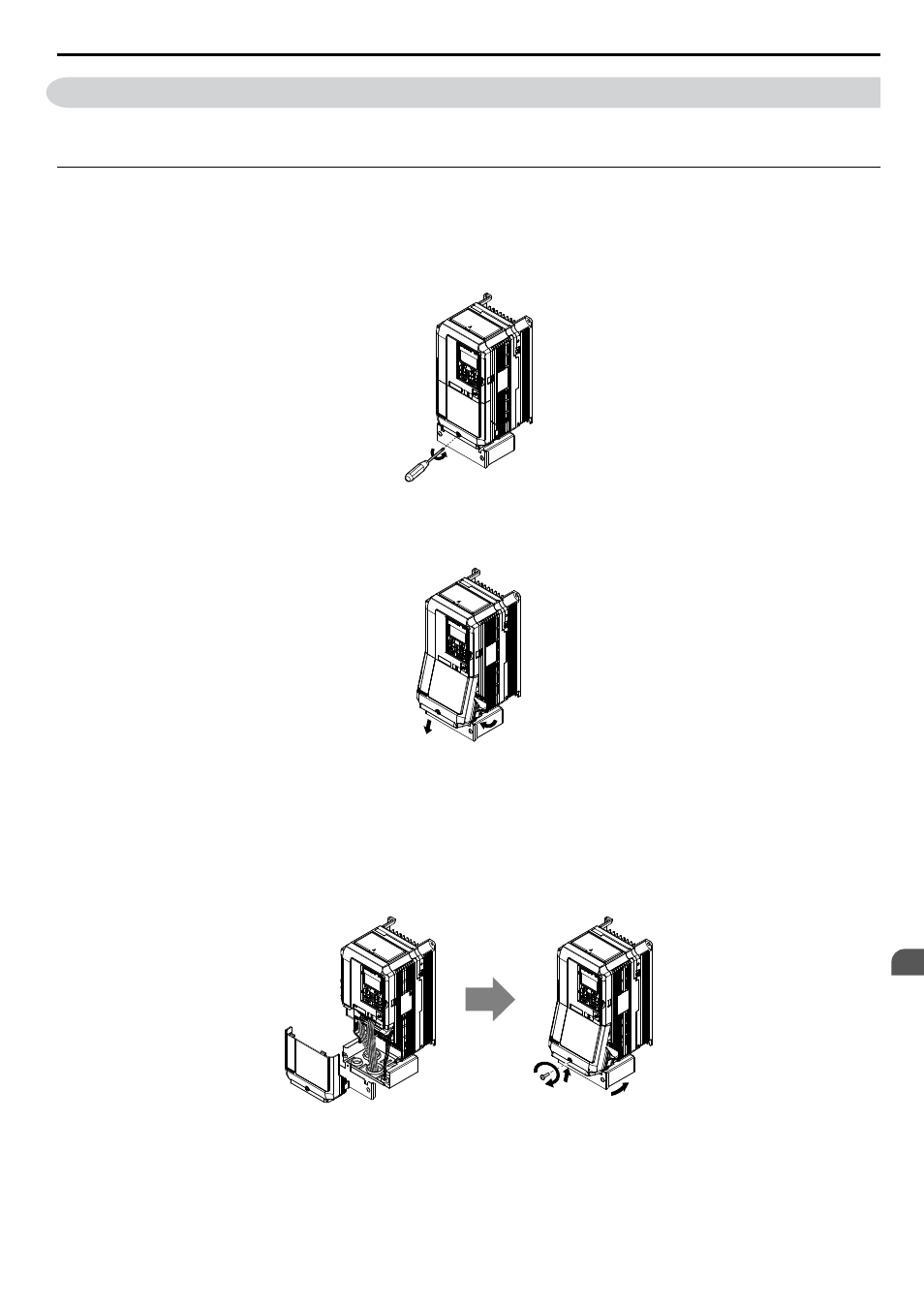

Figura 3.9 Extracción de la cubierta de terminales en un variador con gabinete IP20/NEMA tipo 1
2.
Empuje hacia adentro la lengüeta ubicada en la parte inferior de la cubierta de terminales y empuje suavemente
hacia adelante para quitar la cubierta de terminales.
Figura 3.10 Extracción de la cubierta de terminales en un variador con gabinete IP20/NEMA tipo 1
n Montaje de la cubierta de terminales
Las líneas de energía y el cableado de señal deben pasar a través de la apertura proporcionada. Consulte a Refiérase a
Cableado del circuito principal PAG. 124 y Cableado de terminales del circuito de control en la página 128 para
conocer los detalles sobre el cableado.
Vuelva a colocar la cubierta de terminales después de completar el cableado en el variador y demás dispositivos.
<1>
Figura 3.11 Extracción de la cubierta de terminales en un variador con gabinete IP20/NEMA tipo 1
<1> Primero, conecte el cableado de conexión a tierra, luego el cableado del circuito principal y, por último, el cableado
del circuito de control.
