Datos de la pérdida de calor del modelo tipo brida

Tabla 2.20 Modelos 4o0088 y 4o0103

Modelo de variador

Clase de

tensión

Tipo de

entrada

Pérdida de calor (W)

Peso kg (lb)

ND (Fc = 2 kHz)

HD (Fc = 8 kHz)

Interno

Externo

Total

Interno

Externo

Total

4A0088

400

6 pulsos

308

684

992

254

563

817

39 (85.8)

4A0103

357

848

1205

299

723

1022

39 (85.8)

4T0088

<1>

12 pulsos

285

669

954

241

556

797

35 (77.0)

4T0103

<1>

329

827

1156

285

714

999

35 (77.0)

<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02.

n

Especificaciones de terminales tipo brida y cableado

El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.

(2) TERMINALES DE
PUESTA A TIERRA

TERMINALES DEL

CIRCUITO DE CONTROL

TERMINALES DEL

CIRCUITO PRINCIPAL

SECCIÓN A-A

Unidad: in. [mm]

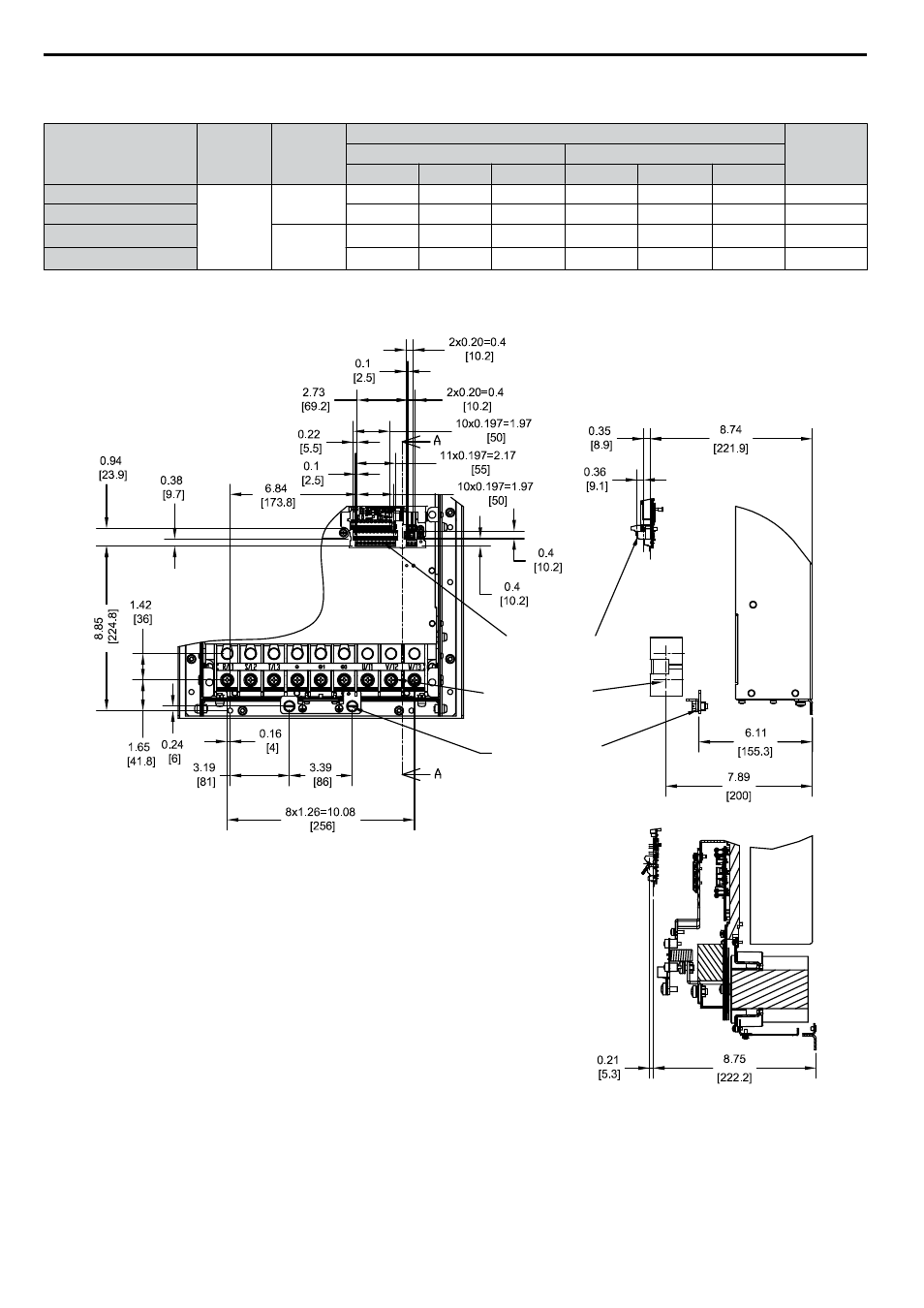

Figura 2.37 Modelos 4A0088 y 4A0103

2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
