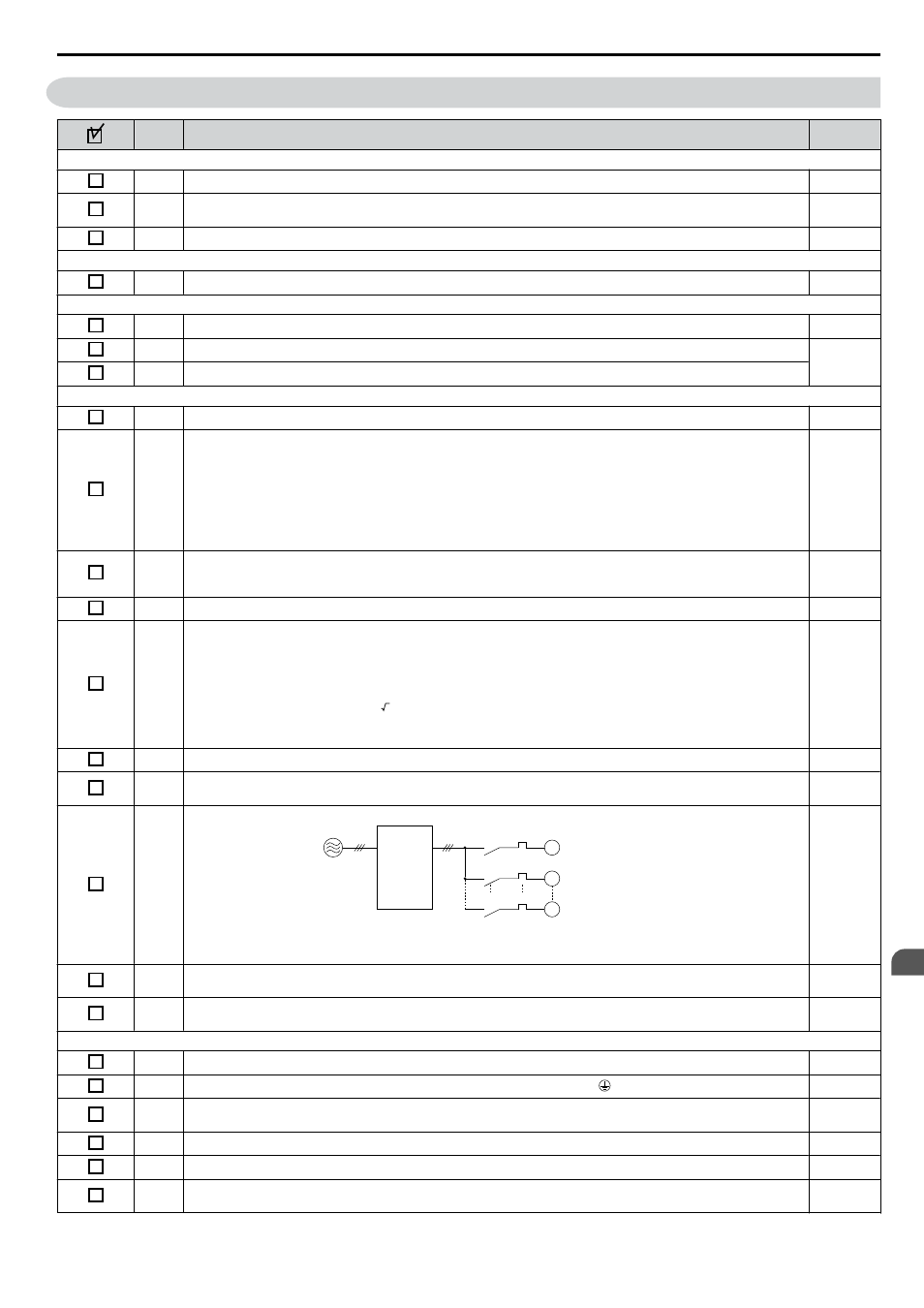

3.10 Lista de verificación del cableado

N.º

Elemento

Página/s

Variador, dispositivos periféricos, tarjetas opcionales

1

Verifique el número de modelo del variador para asegurarse de que haya recibido el modelo correcto.

22

2

Asegúrese de tener las versiones correctas de las resistencias de frenado, las bobinas de choque de CC, los filtros de

ruido y demás dispositivos periféricos.

3

Verifique el número del modelo de la tarjeta opcional.

Área de instalación y configuración física

4

Asegúrese de que el área circundante del variador cumpla con las especificaciones.

28

Tensión del suministro eléctrico, tensión de salida

5

La tensión del suministro eléctrico debe estar dentro del rango especificado de tensión de entrada del variador.

164

6

La tensión nominal del motor debe coincidir con las especificaciones de salida del variador.

22

351

7

Verifique que el variador esté debidamente dimensionado para trabajar con el motor.

Cableado del circuito principal

8

Confirme que la protección del circuito derivado sea correcta tal como se especifica en los códigos nacional y local.

100

9

Realice correctamente las conexiones de cableado del suministro eléctrico a los terminales R/L1, S/L2 y T/L3 del

variador.

Nota:

Al cablear los modelos 4A0930 y 4A1200, confirme lo siguiente:
• Quite los puentes que provocan cortocircuito en los terminales R/L1-R1/L11, S/L2-S1/L21 y T/

L3-T1/L31 al operar con la rectificación de 12 fases.

• Al operar sin rectificación de 12 fases, conecte correctamente los terminales R1/L11, S1/L21 y

T1/L31, además de los terminales R/L1, S/L2 y T/L3.

103

10

Conecte correctamente el variador con el motor.

Para generar el orden de fase deseado, las líneas del motor y los terminales de salida del variador U/T1, V/T2 y W/T3

deben coincidir. Si el orden de las fases es incorrecto, el variador girará en sentido opuesto.

123

11

Use un cable con funda de vinilo de 600 Vca para el suministro eléctrico y las líneas del motor.

114

12

Use el calibre de cables correcto para el circuito principal.

Refiérase a Calibre de cables del circuito principal y torque

de ajuste PAG. 114

.

• Al seleccionar el calibre del cable, tenga en cuenta la caída de tensión. Aumente el calibre del cable si la caída de

tensión supera el 2% de la tensión nominal del motor. Asegúrese de que el calibre del cable sea adecuado para el

bloque de terminales. Utilice la siguiente fórmula para calcular la caída de tensión:
Caída de tensión de la línea (V) = 3 × resistencia del cable (Ω/km) × longitud del cable (m) × corriente (A) × 10

-3

• Si el cable entre el variador y el motor supera los 50 m, regule la frecuencia de portadora establecida en C6-02 en

consecuencia.

114

123

13

Conecte correctamente el variador a tierra. Consulte la página

123

.

123

14

Ajuste los tornillos de los terminales de conexión a tierra y del circuito de control.

Refiérase a Calibre de cables del

circuito principal y torque de ajuste PAG. 114

.

114

15

Instale circuitos de protección contra sobrecargas al operar varios motores con un único variador.

M1

OL1

OL2

OLn

MC1

MC2

MCn

M2

Mn

Variador

MC1 - MCn

OL 1 - OL n

... contactor magnético

... relé térmico

Suministro eléctrico

Nota:

Cierre MC1 y MCn antes de poner en funcionamiento el variador. MC1 – MCn no pueden

desconectarse durante el funcionamiento.

16

Instale un contactor magnético cuando use una opción de frenado dinámico. Instale correctamente el resistor y asegúrese

de que la protección contra sobrecargas corte el suministro eléctrico usando el contactor magnético.

17

Controle que los capacitores de avance de fases, los filtros de ruido de entrada o los GFCI NO se hayan instalado en

el lado de salida del variador.

Cableado del circuito de control

18

Use una línea de par trenzado para todo el cableado del circuito de control del variador.

128

19

Conecte a tierra los blindajes del cableado blindado, usando el terminal GND .

128

20

Para una secuencia de 3 hilos, configure los parámetros para terminales de entrada de contacto de de múltiple función

S1- S8 y para los circuitos de control de cable.

21

Conecte correctamente las tarjetas opcionales.

128

22

Verifique si se produjo algún otro error en el cableado. Controle el cableado solo con un multímetro.

23

Ajuste correctamente los tornillos de los terminales del circuito de control del variador.

Refiérase a Calibre de cables

del circuito principal y torque de ajuste PAG. 114

.

114
