(2) TERMINALES DE
PUESTA A TIERRA
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
SECCIÓN B-B
Unidad: in. [mm]

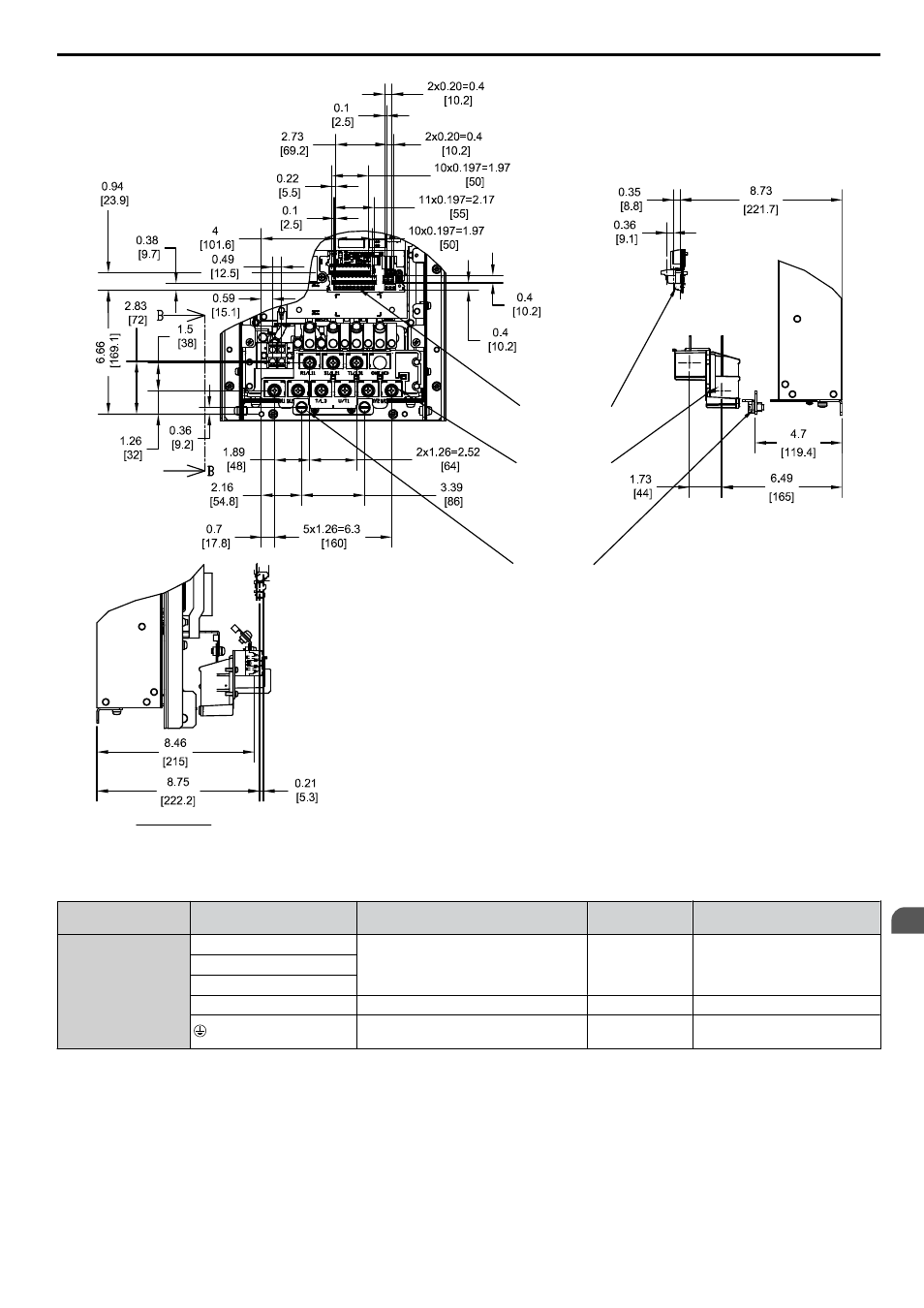

Figura 2.30 Modelo 4T0058
Tabla 2.17 Especificaciones de terminales y cables del circuito principal y de puesta a tierra del modelo 4T0058 de 12 pulsos
Modelo de variador Terminal
Rango de cable
AWG, kcmil
Tamaño del
tornillo
Torque de ajuste
N·m (lb.in.)
4T0058 <1>
R/L1, S/L2, T/L3
10 a 1/0 (5.3 a 53.5) M8
9 a 11
(79.7 a 97.4)
R1/L11, S1/L21, T1/L31
U/T1, V/T2, W/T3
B1, B2
22 a 10 (0.3 a 5.3) M4 1.2 (10.6)
Consulte el tamaño del cable en los códigos
correspondientes
M8
9 a 11
(79.7 a 97.4)
<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02.
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 65
