Modelo de variador

Clase de

tensión

Pérdida de calor (W)

Peso kg (lb)

ND (Fc = 2 kHz)

HD (Fc = 8 kHz)

Interno

Externo

Total

Interno

Externo

Total

4A0002

400

47.9

19.8

67.7

44.7

15.9

60.6

3.4 (7.5)

4A0004

49.2

32.1

81.3

45.7

24.6

70.3

3.4 (7.5)

4A0005

52.8

44.6

97.4

49.4

37.4

86.8

3.4 (7.5)

Modelo de variador

Clase de

tensión

Pérdida de calor (W)

Peso kg (lb)

ND (Fc = 2 kHz)

HD (Fc = 8 kHz)

Interno

Externo

Total

Interno

Externo

Total

5A0003

600

23.3

21.5

44.8

19.8

28.9

48.7

3.4 (7.5)

5A0004

33.6

27.5

61.1

27.6

54.3

81.9

3.4 (7.5)

n

Especificaciones de terminales tipo brida y cableado

TERMINALES DEL

CIRCUITO DE CONTROL

TERMINALES DEL

CIRCUITO PRINCIPAL

(2) TERMINALES DE
PUESTA A TIERRA

A

SECCIÓN A-A

Unidad: in. [mm]

El calibre de los cables y los torques de ajuste son
idénticos a los de los modelos estándar.

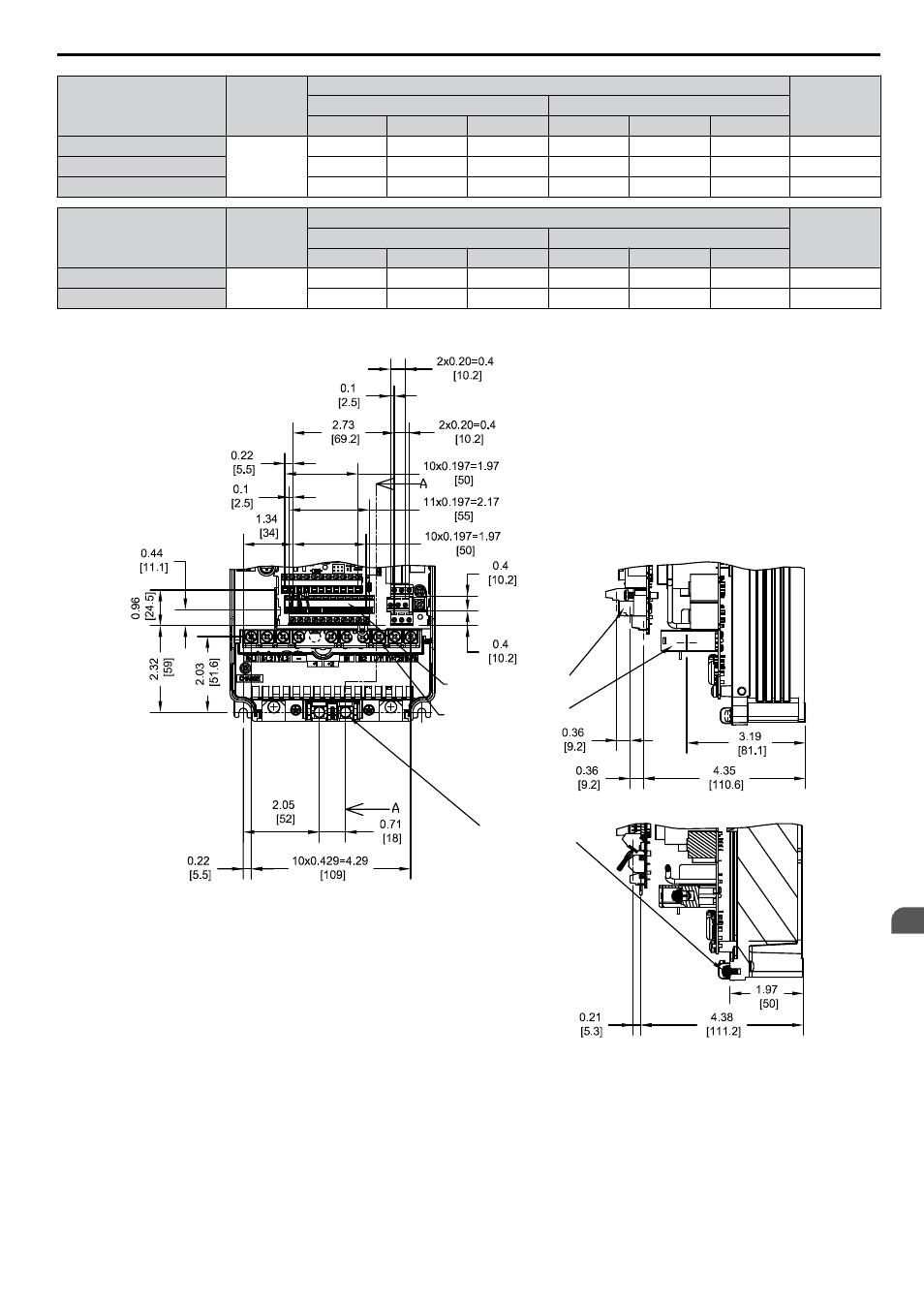

Figura 2.10 Modelos 2A0004 a 2A0012, 4A0002 a 4A0005 y 5A0003 y 5A0004

2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido

43

2

Instalación mecánica
