u
Modelo tipo brida 4A0414
n

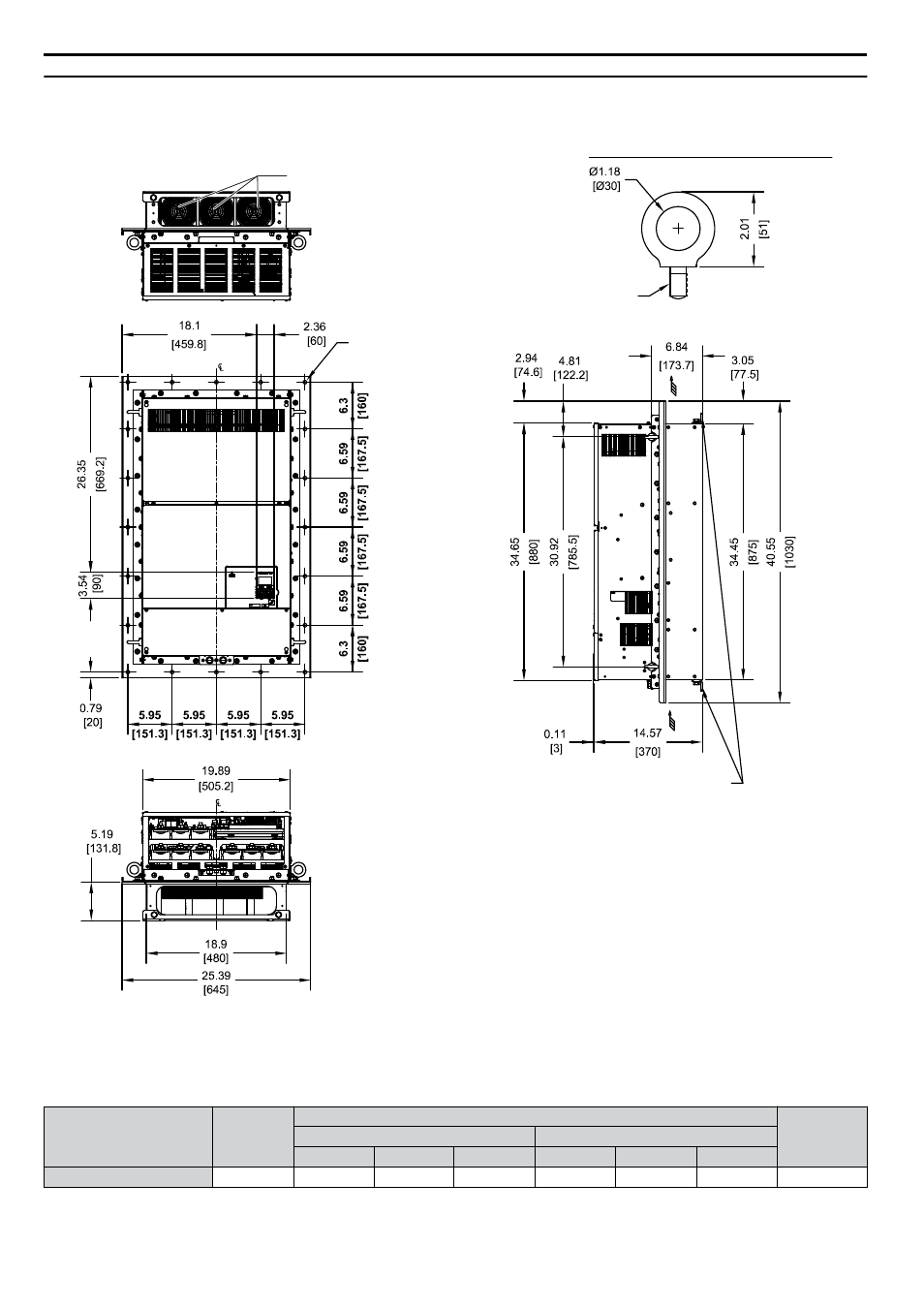

Dimensiones exteriores y de montaje del modelo tipo brida
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
(20) ORIFICIOS DE
MONTAJE PARA
TORNILLOS DE
3/8 in. [M10]
DIM. DE MONTAJE HORIZONTAL
VISTA FRONTAL
AIRE
AIRE
DIM. DE MONT
AJE VER
TICAL
ROSCA M12
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
NOTA: Se necesita una barra de separación,
para evitar daños durante el izaje.
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
(3) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
Unidad: in. [mm]
Figura 2.54 Modelo 4A0414
n
Datos de la pérdida de calor del modelo tipo brida
Tabla 2.28 Modelo 4A0414
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb)
ND (Fc = 2 kHz)
HD (Fc = 8 kHz)
Interno
Externo
Total
Interno
Externo
Total
4A0414
400
1295
3443
4738
1164
3578
4742
138 (304)
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
