TERMINALES
DEL CIRCUITO
DE CONTROL

TERMINALES DEL
CIRCUITO PRINCIPAL

(2) TERMINALES DE
PUESTA A TIERRA

SECCIÓN A-A

El calibre de los cables y los torques de ajuste son idénticos a los de los modelos estándar.

Unidad: in. [mm]

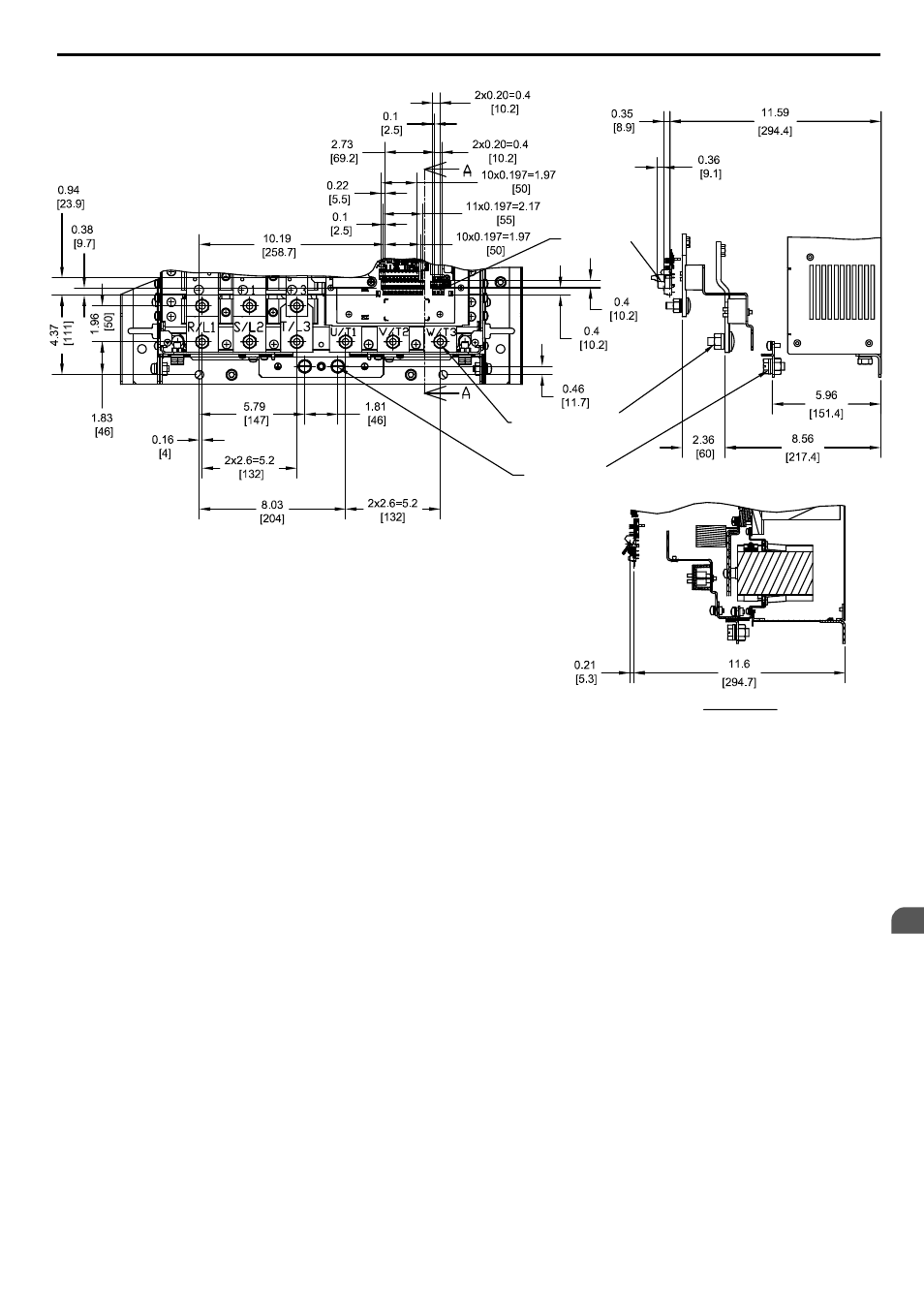

Figura 2.46 Modelos 4A0208, 5A0125 y 5A0145

2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido

81
