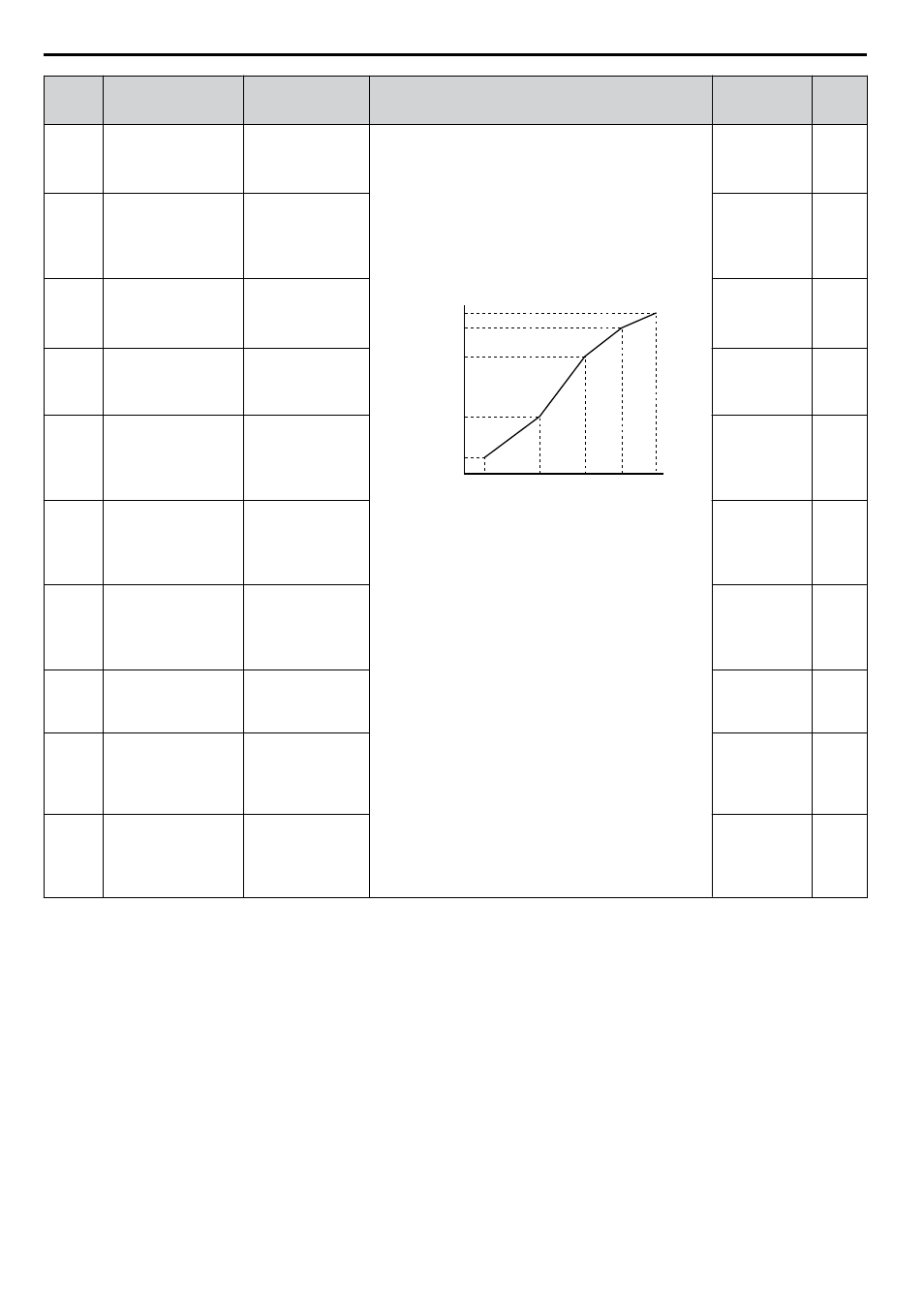

Yaskawa CIMR-AU - Manual (Página 304)

N.º
(Dir.
Hex)
Nombre Pantalla LCD Descripción Valores Página
E1-04
(0303)
Frecuencia de Salida
Máxima
Max Frequency
Los parámetros E1-04 y E1-06 a E1-13 solo pueden
modificarse cuando E1-03 se configura en F.
Para configurar las características lineales de V/f, configure
los mismos valores en E1-07 y E1-09.
En este caso, se omite la configuración de E1-08. Verifique
que las cinco frecuencias se configuren de acuerdo con las
siguientes reglas, a fin de prevenir el disparo de una falla
oPE10:
E1-09 ≤ E1-07 < E1-06 ≤ E1-11 ≤ E1-04
Configurar E1-11 en 0 desactiva tanto E1-11 como E1-12, y
las condiciones anteriores no tienen validez.
Tensión de salida (V)
Frecuencia (Hz)
E1-05
E1-12
E1-13
E1-08
E1-10
E1-09 E1-07 E1-06 E1-11 E1-04
Nota: Algunos parámetros pueden no estar
disponibles según el modo de control.
• E1-07, E1-08 y E1-10 están disponibles solo en los
siguientes modos de control: control de V/f, V/f con PG,
control vectorial de lazo abierto.
• E1-11, E1-12 y E1-13 están disponibles solo en los
siguientes modos de control: control de V/f, V/f con PG,
control vectorial de lazo abierto, control vectorial de lazo
cerrado.
Predeterminado:
<4> <5>
Mín.: 40.0
Máx.: 400.0
<6>
168
E1-05
(0304) Tensión Máxima
Max Voltage
Predeterminado:
<4> <5>
Mín.: 0.0 V
Máx.: 255.0 V
<1>
168
E1-06
(0305) Frecuencia de Base
Base Frequency
Predeterminado:
<4> <5>
Mín.: 0.0
Máx.: E1-04
<6>
168
E1-07
(0306)
Frecuencia de Salida
Media
Mid Frequency A
Predeterminado:
<4>
Mín.: 0.0
Máx.: E1-04
168
E1-08
(0307)
Tensión de la
Frecuencia de Salida
Media
Mid Voltage A
Predeterminado:
<4>
Mín.: 0.0 V
Máx.: 255.0 V
<1>
168
E1-09
(0308)
Frecuencia de Salida
Mínima
Min Frequency
Predeterminado:
<4> <5>
Mín.: 0.0
Máx.: E1-04
<6>
168
E1-10
(0309)
Tensión de la
Frecuencia de Salida
Mínima
Min Voltage
Predeterminado:
<4>
Mín.: 0.0 V
Máx.: 255.0 V
<1>
168
E1-11
(030A)
<8>
Frecuencia de Salida
Media 2
Mid Frequency B
Predeterminado:
0.0 Hz
Mín.: 0.0
Máx.: E1-04
168
E1-12
(030B)
<8>
Tensión de la
Frecuencia de Salida
Media 2
Mid Voltage B
Predeterminado:
0.0 V
Mín.: 0.0
Máx.: 255.0 V
<1>
168
E1-13
(030C) Tensión de Base
Base Voltage
Predeterminado:
0.0 V
<7>
Mín.: 0.0
Máx.: 255.0 V
<1>
168
<1> Los valores indicados son específicos para variadores de clase de 200 V. Duplique el valor para variadores de clase de 400 V. Multiplique el
valor por 2.875 para variadores de clase de 600 V.
<2> El valor de configuración de los parámetros no se restablece al valor predeterminado cuando el variador se inicializa.
<3> El valor de configuración es F en los modos de OLV.
<4> La configuración predeterminada depende de los parámetros A1-02, Selección del Método de Control, C6-01, Selección del Ciclo del Variador
y o2-04, Selección del Modelo de Variador.
<5> La configuración predeterminada queda determinada por el parámetro E5-01, Selección del Código del motor
<6> En OLV/PM, el rango de configuración varía según el código de motor ingresado en E5-01. El rango de configuración es de 0.0 a 400.0 Hz
cuando E5-01 está configurado en FFFF.
<7> Cuando E1-13, Tensión de Base, se configura en 0.0, la tensión de salida se controla con E1-05, Tensión Máxima, = E1-13. Cuando se realiza
el autoajuste, E1-05 y E1-13 se configuran automáticamente en el mismo valor.
<8> El parámetro se ignora cuando E1-11 (Frecuencia de Salida Media 2 del Motor 1) y E1-12 (Tensión de la Frecuencia de Salida Media 2 del
Motor 1) están configurados en 0.0.
B.5 E: Parámetros del Motor
