Tipo Configuración Condiciones y beneficios de la aplicación
Modo de control
OLV/PM AOLV/PM CLV/PM
Ajuste de parámetros
de inyección de alta
frecuencia
T2-01 = 13
• El motor rotó en reversa o se produjo una falla STo
(aumento del motor) durante el arranque en OLV/PM.
• Baja velocidad sin torque después de activar el control
de inyección de alta frecuencia (n8-57 = 1) en AOLV/
PM.
• Se produjeron fallas (como que el motor rote en reversa)
al activar la energía durante el arranque inicial en CLV/
PM.
– SÍ SÍ
Autoajuste rotacional
del PM
T2-01 = 14
• No hay disponible un informe de prueba del motor que
detalle los datos del motor.
• El motor puede desacoplarse de la carga y girar
libremente mientras se realiza el autoajuste. El variador
calcula y configura automáticamente los parámetros del
motor.
• El Autoajuste rotacional del PM logra resultados más
precisos que el Autoajuste estacionario.
SÍ SÍ SÍ
La Tabla 4.30 detalla los datos que deben ingresarse para el autoajuste. Asegúrese de que los datos estén disponibles antes
de comenzar el autoajuste. La información necesaria suele detallarse en la placa de identificación del motor o en el informe
de prueba del motor, proporcionado por el fabricante. Refiérase a Subdiagrama A-3: Funcionamiento con motores de
imán permanente PAG. 149 para obtener más detalles sobre el proceso y la selección del Autoajuste.

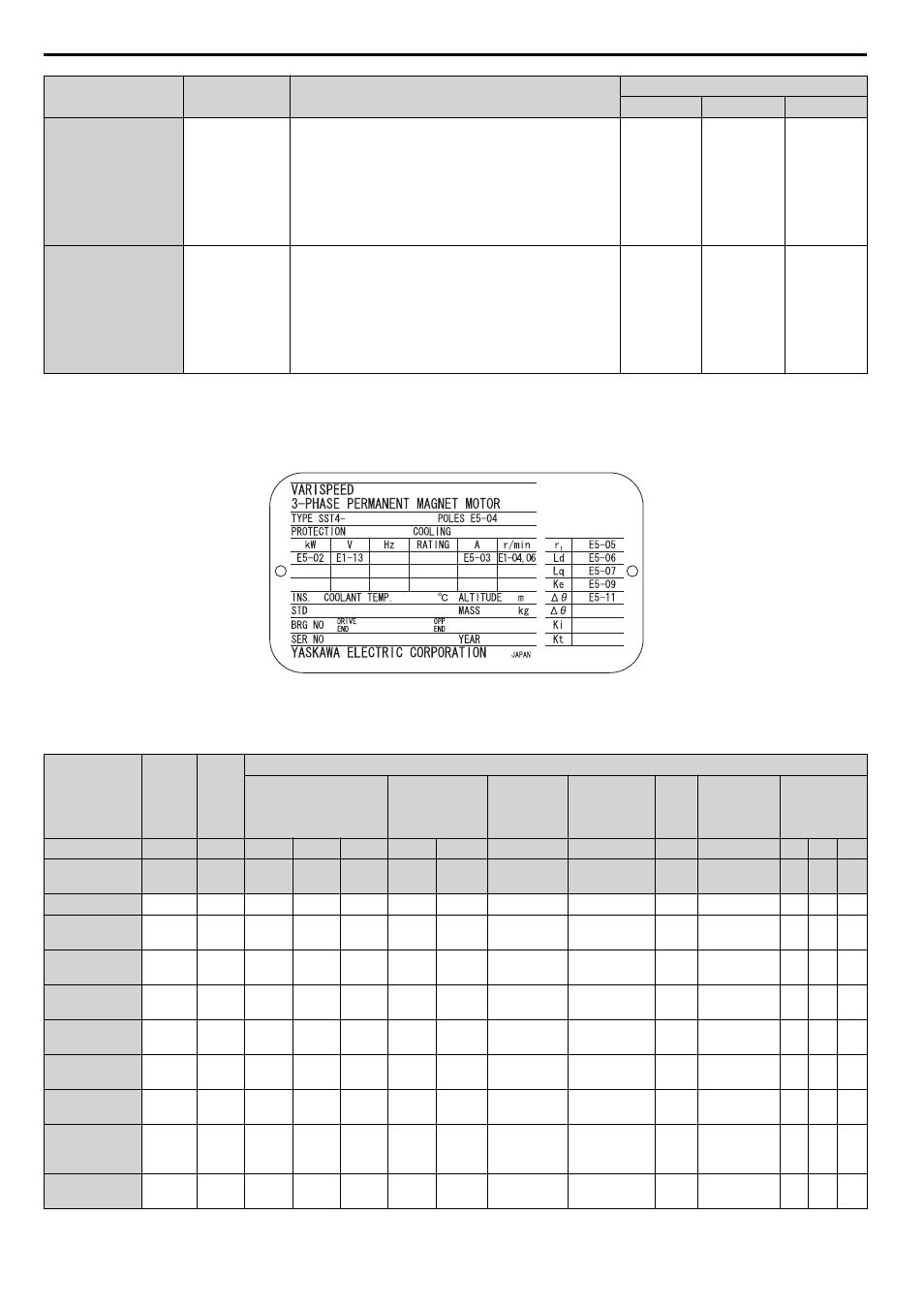

Figura 4.38 Ejemplo de placa de identificación del motor
Tabla 4.30 Datos de entrada de autoajuste
Valor de entrada
Parám.
de
entrada
Unidad
Tipo de ajuste (T2-01)
0
Configuración de los
parámetros del motor
1
Estacionario
2
Resis. del
estator
estacionario
3
Compensación
del pulso Z
11
Fcem
const.
13
Inyección de
alta
frecuencia
14
Rotacional
Modo de control A1-02 – 5, 6, 7 5 6, 7 5 6, 7 5, 6, 7 7 7 6, 7 5 6 7
Código del motor
(hexadecimal)
T2-02 – <1> <1> <1> – – – – – – – – –
Tipo de motor T2-03 – – – – SÍ SÍ – – – – SÍ SÍ SÍ
Potencia nominal
del motor
T2-04 kW – SÍ SÍ SÍ SÍ – – – – SÍ SÍ SÍ
Tensión nominal
del motor
T2-05 Vca – SÍ SÍ SÍ SÍ – – – – SÍ SÍ SÍ
Corriente nominal
del motor
T2-06 A – SÍ SÍ SÍ SÍ SÍ – – – SÍ SÍ SÍ
Frecuencia
nominal del motor
T2-07 Hz – SÍ – SÍ – – – – – SÍ – –
Cantidad de polos
del motor
T2-08 – – SÍ SÍ SÍ SÍ – – – – SÍ SÍ SÍ
Velocidad nominal
del motor
T2-09 r/min – – SÍ – SÍ – – – – – SÍ SÍ
Resistencia
monofásica del
estator
T2-10 Ω SÍ SÍ SÍ – – – – – – – – –
Inductancia del eje
d
T2-11 mH SÍ SÍ SÍ – – – – – – – – –
4.7 Autoajuste
184 YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido
