Clase de 200 V / 400 V trifásico

A

B

C

D

E

B

F

G

H

I

J

K

A – Asegúrese de que el cable de

conexión a tierra esté conectado
a tierra

B – Superficie de conexión a tierra

(quite toda la pintura o sellador)

C – Placa metálica
D – Panel cerrado
E – Variador
F – Cable del motor (cable trenzado

con blindaje, máx. 10 m)

G – Motor
H – Conexión a tierra del blindaje del

cable

I – Abrazadera del cable
J – Placa de conexión a tierra (raspe

toda la pintura visible)

K – Filtro de ruido de EMC

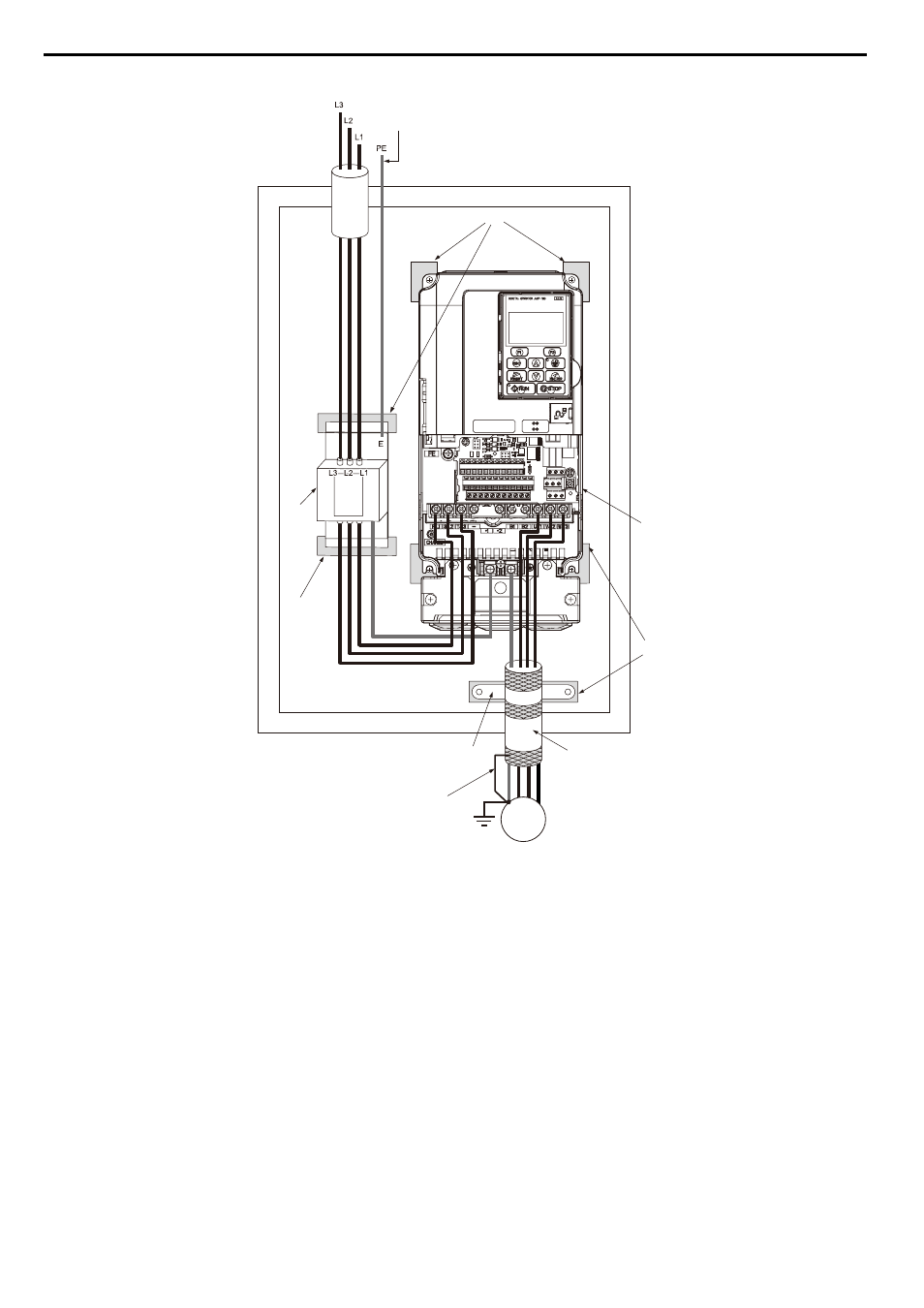

Figura C.5 Instalación del filtro de EMC y el variador para el cumplimiento de CE (Clase de 200 V / 400 V trifásico)

C.1 Estándares europeos

372

YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido
