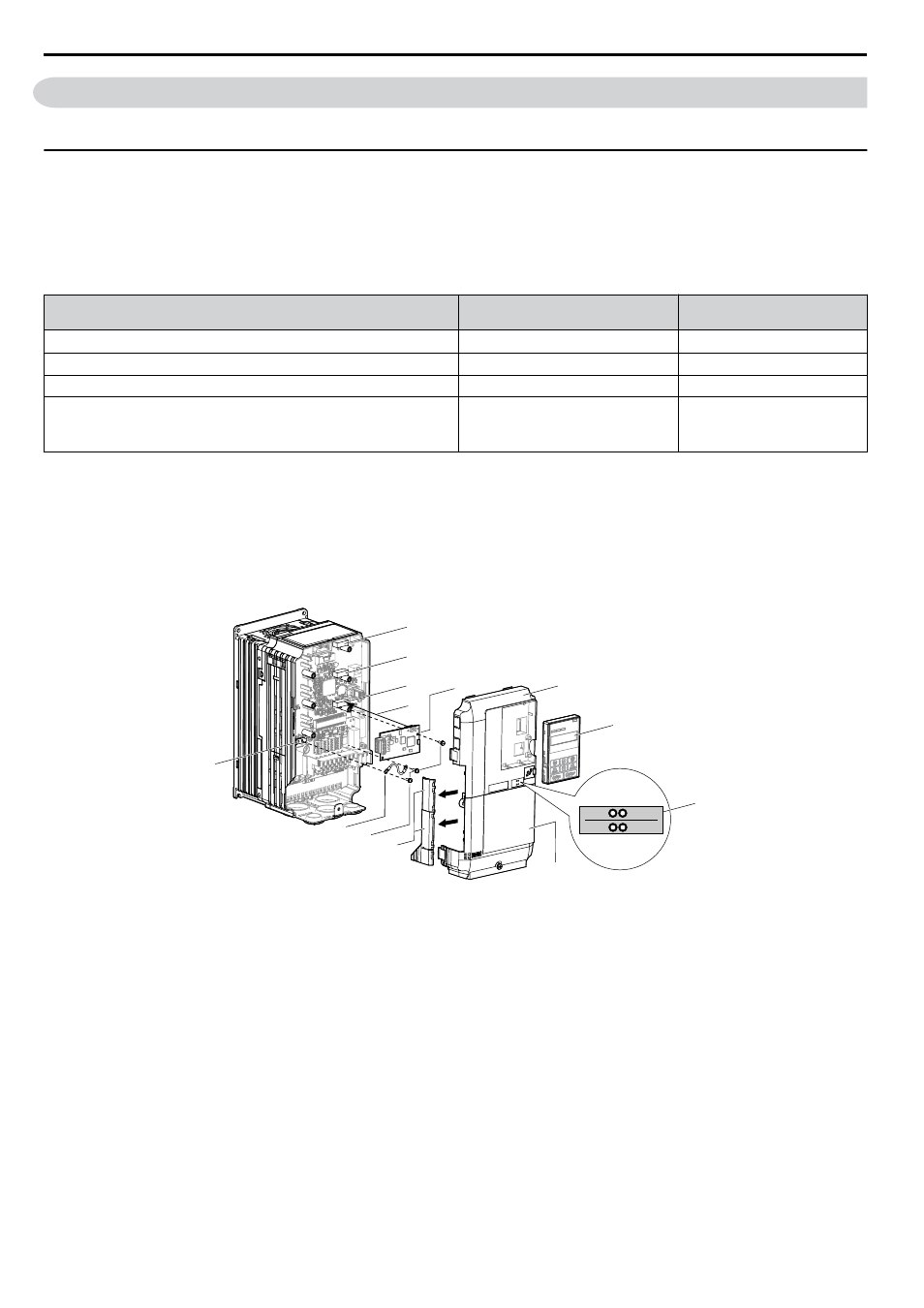

7.1 Instalación de una tarjeta opcional

Esta sección ofrece instrucciones sobre la instalación de tarjetas opcionales.

u

Antes de instalar la opción

Antes de instalar la opción, cablee el variador, efectúe las conexiones necesarias a los terminales del variador y compruebe

que el variador funciona normalmente sin la opción instalada.
La

Tabla 7.1

a continuación enumera la cantidad de opciones que pueden conectarse al variador y los puertos del variador

donde se conectan esas opciones.

Tabla 7.1 Instalación de opciones

Opción

Puerto/conector

Cantidad posible de

opciones

PG-B3, PG-X3

CN5-C

2

<1>

PG-F3

<2>

<3>

, PG-RT3

<2>

<3>

CN5-C

1

AO-A3, DO-A3

CN5-A, B, C

1

SI-B3

<3>

, SI-C3, SI-EN3

<3>

, SI-EM3

<3>

, SI-EP3

<3>

, SI-ES3

<3>

,

SI-ET3

<3>

, SI-N3, SI-P3, SI-S3, SI-T3, SI-W3

<3>

, AI-A3

<4>

, DI-A3

<4>

CN5-A

1

<1> Al conectar dos tarjetas opcionales PG, use tanto CN5-B como CN5-C. Al conectar una sola tarjeta opcional PG, use el conector CN5-C.
<2> No está disponible para la aplicación con la selección del Motor 2.
<3> No disponible con los modelos 4A0930 y 4A1200.
<4> Al usar AI-A3 y DI-A3 como monitores, la tarjeta puede conectarse a CN5-A, CN5-B o CN5-C. Después, puede observarse el estado de entrada

de AI-A3 usando U1-21, U1-22 y U1-23 y puede observarse el estado de entrada de DI-A3 usando U1-17.

La

Figura 7.1

muestra una vista despiezada del variador con la opción y los componentes relacionados, a modo de

referencia.

I

J

K

M

A

L

D

F

G

C

E

B

H

NS

MS

NS

MS

TX

RX

A – Cubierta delantera del variador
B – Operador digital
C – Etiqueta LED (para las opciones

de comunicaciones)

D – Cubierta de terminales del

variador

E – Lengüetas extraíbles para el

direccionamiento del cable.

F – Tornillos incluidos
G – Cable de conexión a tierra

H – Terminal de conexión a tierra del

variador (FE)

I – Conector CN5-C
J – Conector CN5-B
K – Conector CN5-A
L – Punto de inserción para el

conector CN5

M – Opción

Figura 7.1 Componentes del variador con opción
