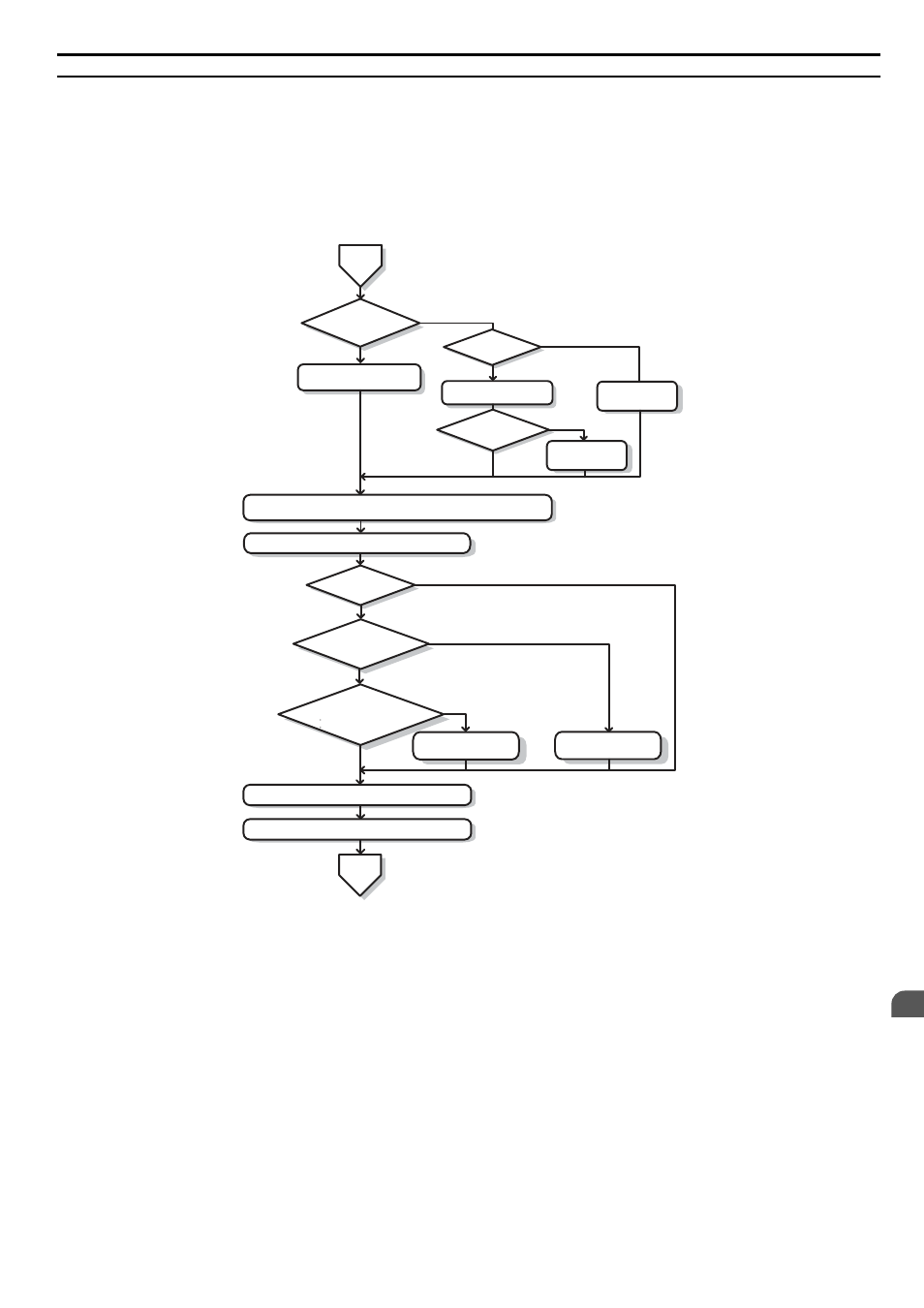

Subdiagrama A-3: Funcionamiento con motores de imán permanente

El diagrama A3 que aparece en la

Figura 4.7

describe el procedimiento de configuración de un motor PM en control

vectorial de lazo abierto. Los motores PM pueden utilizarse para lograr un funcionamiento con mayor eficiencia de energía

en aplicaciones de torque reducido o variable.

Nota:

1. Aunque el variador configura los parámetros para el encoder PG durante el autoajuste, en ocasiones la dirección del motor y la

dirección del PG se invierten. Utilice el parámetro F1-05 para cambiar la dirección del PG y hacer que coincida con la dirección

del motor.

2. Realinee el pulso Z si se reemplaza el encoder PG. Configure T2-01 en 3 a fin de recalibrar el variador para el nuevo codificador.

NO

<1>

¿El motor puede girar

durante el ajuste?

Ingrese los datos del motor.

(T2-01 = 1)

Realice el Autoajuste
Rotacional de PM
(T2-01 = 14)

Ajuste de Fcem

Constante

(T2-01 = 11)

NO

NO

¿Puede girar un

encoder PG en el motor

durante el ajuste?

Desde el

diagrama

de flujo

A

¿Hay un informe de

prueba/hoja de datos del

motor disponible?

Ingrese los datos del motor.

(T2-01 = 0)

<1>

¿Hay un encoder
PG en el motor?

Realice el Ajuste de Inercia
de PM (T2-01 = 8)

<2>

¿El variador debería

configurar la ganancia de ASR

de manera automática?

Haga marchar el motor sin carga; compruebe el sentido de rotación y la operación.
Verifique que los comandos de señal externos que llegan al variador funcionen según lo deseado.

Realice el Ajuste de Fcem Constante (T2-01 = 11)

<4> <5>

Conecte la carga al motor.

Realice el Ajuste de Ganancia
de ASR (T2-01 = 9)

<3>

Ponga en marcha la máquina y compruebe que funcione correctamente.

NO

NO

NO

¿La aplicación necesita alguna

de las siguientes funciones del variador?

Alimentación hacia adelante

KEB 2

Regreso al

diagrama

de flujo

A

Figura 4.7 Funcionamiento con motores de imán permanente

<1> Ingrese el código del motor en el parámetro E5-01 cuando utilice un motor PM Yaskawa (serie SMRA, serie SSR1 y serie

SST4). Si utiliza un motor de otro fabricante, ingrese “FFFF”.

<2> Asegúrese de que el motor y la carga puedan funcionar libremente (es decir, si hay un freno instalado, asegúrese de que

esté desenganchado).

<3> El ajuste de ganancia de ASR ejecuta de manera automática el ajuste de inercia y configura los parámetros relacionados

con la alimentación hacia adelante y la función de Mantenimiento en caso de Caída de Tensión KEB de conservación del
funcionamiento.

<4> El Ajuste de Fcem Constante mide automáticamente la tensión inducida del motor y luego configura E5-09 cuando el

informe del motor o las hojas de datos no están disponibles.

<5> Este tipo de autoajuste está disponible en las versiones de software del variador PRG: 1015 y posteriores.
