u Precauciones generales de aplicación
n Selección
Instalación de un reactor
Utilice un reactor de CA o una bobina de choque de CC en los siguientes casos:
• Para suprimir corrientes armónicas.
• Para suavizar el pico de corriente que resulta de la conmutación del capacitor.
• Cuando el suministro de energía supera los 600 kVA.
• Cuando el variador funciona con un sistema de suministro eléctrico con conversores de tiristor.
Nota: Los modelos de variador 2A0110 a 2A0415, 4A0058 a 4A1200 y 5A0041 a 5A0242 tienen una bobina de choque de CC.
4000
600
0
60 400
Capacidad del variador (kVA)
Capacidad del
suministro
eléctrico (kVA)
Armonía del suministro de energía
Se necesita un reactor
Reactor
innecesario

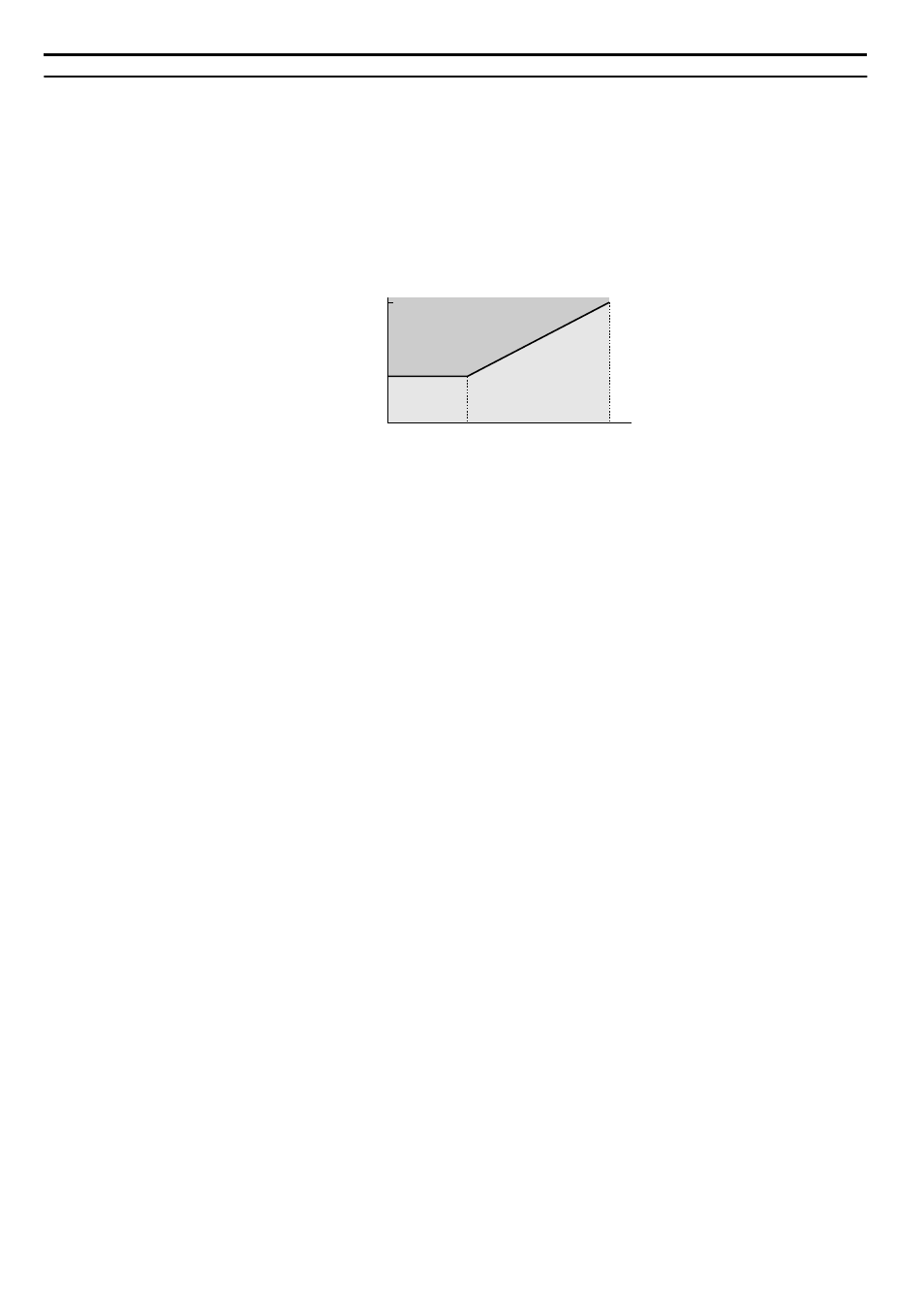

Figura i.1 Instalación de un reactor
Capacidad del variador
En motores especializados, asegúrese de que la corriente nominal del motor sea inferior a la corriente nominal de salida
del variador.
Cuando ponga en funcionamiento más de un motor en paralelo mediante un único variador, la capacidad del variador debe
ser superior a [corriente nominal total del motor × 1.1].
Torque de arranque
El grado de sobrecarga del variador determina las características de arranque y aceleración del motor. Puede esperarse un
torque menor que al funcionar mediante el suministro eléctrico. Para lograr un mayor torque de arranque, use un variador
más grande o un variador y motor de mayor capacidad.
Paro de emergencia
En caso de falla del variador, la salida se interrumpe pero el motor no se detiene de inmediato. Podría necesitarse un freno
mecánico cuando es necesario frenar el motor más rápido que lo posible mediante la capacidad de la función de Frenado
Rápido del variador.
Opciones
AVISO: Los terminales B1, B2, ⊖ , ⊕ 1, ⊕ 2 y ⊕ 3 se utilizan solo para conectar los dispositivos opcionales compatibles específicos del
variador. Conectar dispositivos no aprobados por Yaskawa a estos terminales puede dañar el variador.
Inicio y detención repetitivos
Las máquinas de lavandería, prensas de punzado y demás aplicaciones con arranques y detenciones frecuentes suelen
acercarse al 150% de sus valores de corriente nominal de salida. El estrés térmico producido por la corriente elevada y
repetitiva acorta la vida útil de los IGBT.
Yaskawa recomienda disminuir la frecuencia de portadora, especialmente cuando los ruidos no generen problemas. Resulta
beneficioso reducir la carga, aumentar los tiempos de aceleración y desaceleración o pasar a un variador más grande, para
ayudar a mantener los picos de corriente por debajo del 150%. Asegúrese de controlar los niveles de los picos de corriente
al arrancar y detener de forma reiterada durante la marcha de prueba inicial, y aplique los ajustes que correspondan.
n Instalación
Paneles cerrados
Mantenga el variador en un ambiente limpio instalándolo en un panel cerrado o seleccionando una zona de instalación sin
polvo, pelusas ni brumas de aceite. Asegúrese de dejar el espacio necesario entre los variadores para permitir que se enfríen;
tome las medidas adecuadas para que la temperatura ambiente permanezca dentro de los límites permisibles y aleje del
variador los materiales inflamables. Yaskawa ofrece variadores protegidos, para usarse en zonas expuestas a brumas de
aceite y vibraciones excesivas. Comuníquese con un representante de Yaskawa para conocer los detalles.
Instrucciones de instalación
AVISO: Instale el variador en posición vertical, según lo especificado en el manual. Refiérase a Instalación mecánica PAG. 28 para
obtener más información sobre la instalación. No respetar estas instrucciones puede dañar el variador debido a una refrigeración
inadecuada.
i.2 Cuestiones generales de seguridad
