u Modelos tipo brida 2A0018 y 2A0021, 4A0007 a 4A0011 y 5A0006 y 5A0009

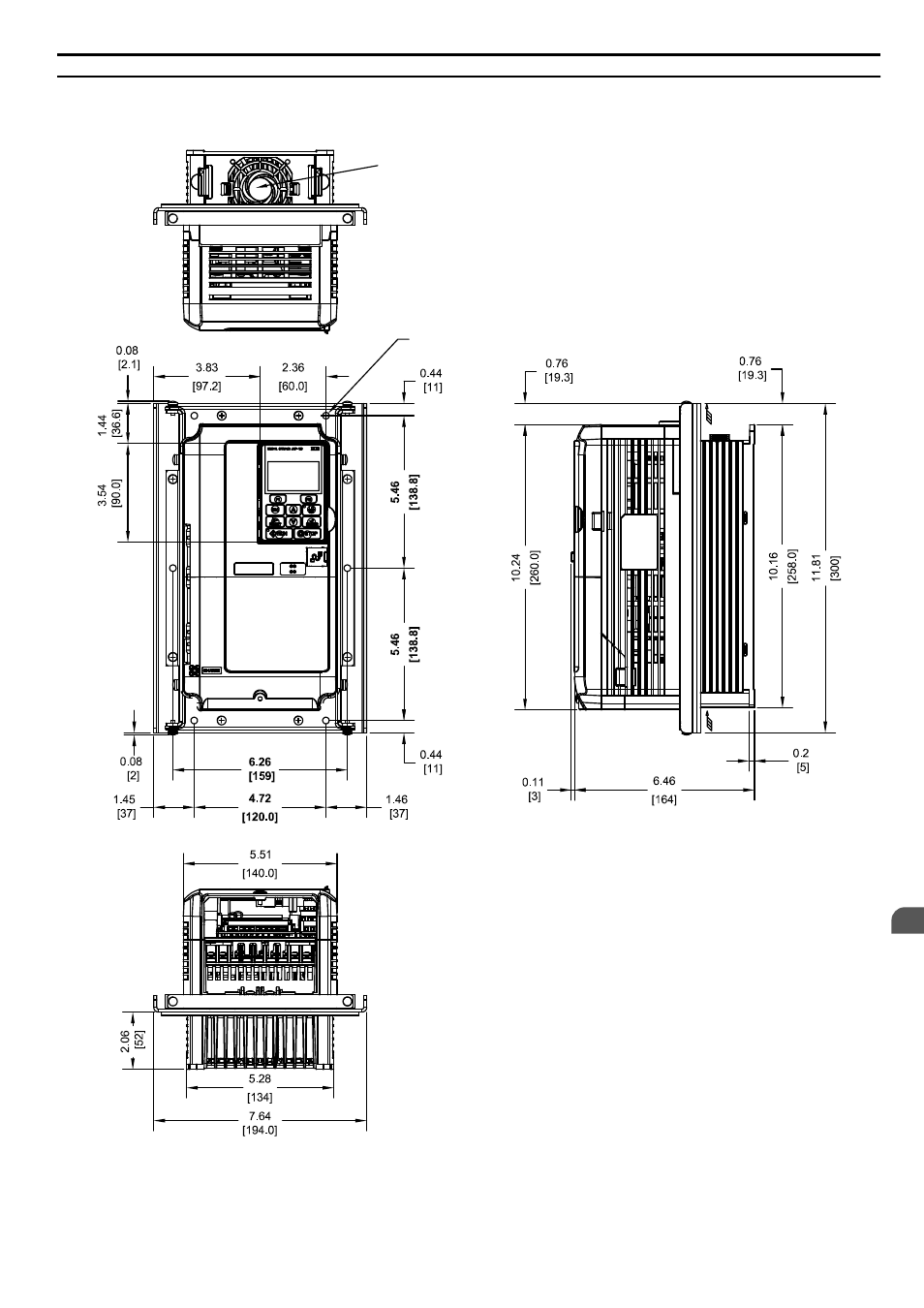

n Dimensiones exteriores y de montaje del modelo tipo brida
(1) VENTILADOR EXTERNO DE ENFRIAMIENTO
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
(6) ORIFICIOS DE MONTAJE PARA TORNILLOS N.º 10 [M5]
DIM. DE MONTAJE VERTICAL
DIM. DE MONTAJE VERTICAL
VISTA FRONTAL
DIM. DE MONTAJE HORIZONTAL
DIM. DE MONTAJE HORIZONTAL
AIRE
AIRE
Unidad: in. [mm]
Figura 2.12 Modelos 2A0018 y 2A0021, 4A0007 a 4A0011 y 5A0006 y 5A0009
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 45
2
Instalación mecánica
