Variador

A1 Entrada analógica 1

0 a 10 V

AC Entrada analógica común

2 k

+V

-V

10.5 V, 20 mA

de suministro eléctrico

-10.5 V, 20 mA

de suministro eléctrico

A2 Entrada analógica 2

A3 Entrada analógica 3

Variador

A1 Entrada analógica 1

AC Entrada analógica común

+V

-V

10.5 V, 20 mA

de suministro eléctrico

-10.5 V, 20 mA

de suministro eléctrico

A2 Entrada analógica 2

A3 Entrada analógica 3

4 k

-10 a 10 V

O

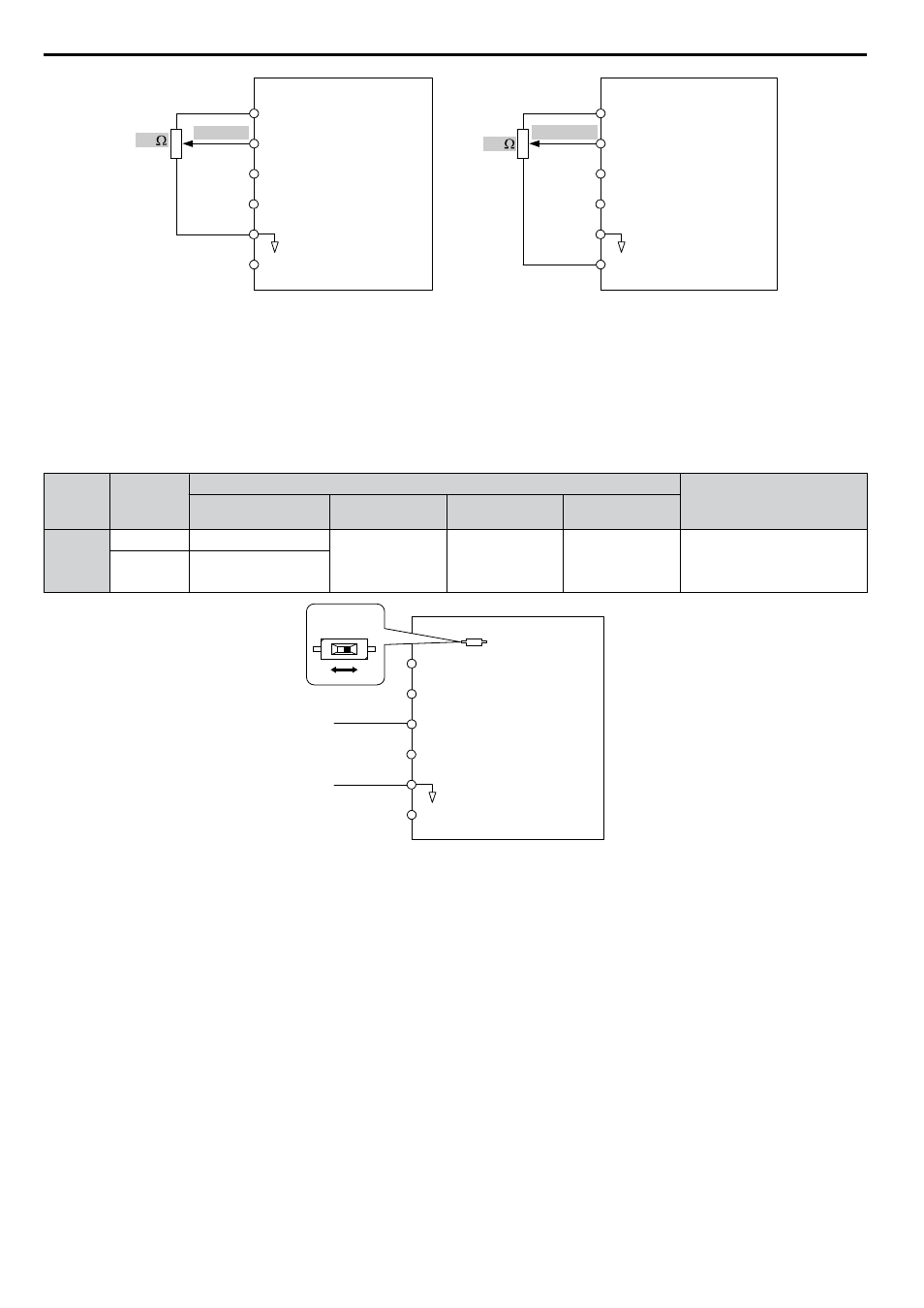

Figura 4.8 Configuración de la referencia de frecuencia como señal de tensión en el terminal A1

Utilice el ejemplo de cableado de la figura anterior para cualquier otro terminal de entrada analógica. Al utilizar la entrada

A2, asegúrese de que el interruptor DIP S1 esté configurado para la entrada de tensión.
Entrada de corriente
El terminal de entrada A2 puede aceptar una señal de entrada de corriente. Consulte la

Tabla 4.6

para configurar el terminal

A2 para la entrada de corriente.

Tabla 4.6 Configuraciones de entrada analógica para obtener la referencia de frecuencia usando señales de corriente

Terminal

Nivel de

señal

Configuración de los parámetros

Notas

Selección del nivel

de señal

Selección de la

función

Ganancia

Polarización

A2

4 a 20 mA

H3-09 = 2

H3-10 = 0

(Polarización de

frecuencia)

H3-11

H3-12

Asegúrese de que el interruptor

DIP S1 de la tarjeta de terminales

esté configurado en "I" para la

entrada de corriente.

0 a 20 mA

H3-09 = 3

Variador

A1

Entrada analógica 1

0 ó 4 a 20 mA

AC

Entrada analógica común

+V

-V

10.5 V, 20 mA de suministro eléctrico

-10.5 V, 20 m A de suministro

eléctrico

A2

Entrada analógica 2

A3

Entrada analógica 3

Interruptor

DIP S1

V

I

Figura 4.9 Configuración de la referencia de frecuencia como señal de corriente en el terminal A2

Alternar entre las referencias de frecuencia principal y auxiliar

La entrada de referencia de frecuencia puede cambiarse entre los terminales analógicos A1, A2 y A3 usando las entradas

de multivelocidad.

Refiérase a Selección de velocidad de pasos múltiples PAG. 163

para conocer los detalles sobre el

uso de esta función.

Configuración 2: Comunicaciones MEMOBUS/Modbus

Esta configuración exige ingresar la referencia de frecuencia a través del puerto de comunicaciones seriales RS-485/RS-422

(terminales de control R+, R-, S+, S-).

Configuración 3: Tarjeta opcional

Esta configuración requiere que la referencia de frecuencia se ingrese a través de una tarjeta opcional conectada al conector

CN5-A en la tarjeta de control del variador. Consulte el manual de la tarjeta opcional para obtener instrucciones sobre

cómo integrar el variador al sistema de comunicaciones.

Nota:

Si la fuente de la referencia de frecuencia se configura en para una PCB opcional (b1-01 = 3) pero no se instala una tarjeta opcional,

en la pantalla de operador digital aparece un error de operación oPE05, y el variador no funciona.

Configuración 4: Entrada del tren de pulsos

Esta configuración requiere que una señal de tren de pulsos para el terminal RP proporcione la referencia de frecuencia.

Siga las instrucciones a continuación para verificar que la señal de pulsos funcione adecuadamente.

4.6 Configuración básica del variador

154
