n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.24 Modelos 2A0250 y 2A0312, 4o0208, y 5A0125 y 5A0145
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 5 kHz)
Interno Externo Total Interno Externo Total
2A0250
200
594 1764 2358 466 1514 1980 83 (183)
2A0312 665 2020 2685 588 1936 2524 88 (194)
Modelo de variador
Clase de
tensión
Tipo de
entrada
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 5 kHz)
Interno Externo Total Interno Externo Total
4A0208
400
6 pulsos 607 1800 2407 541 1771 2312 87 (191)
4T0208 <1> 12 pulsos 553 1746 2299 586 2199 2765 78 (172)
<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02.
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 2 kHz)
Interno Externo Total Interno Externo Total
5A0125
600
537 1641 2178 422 1328 1750 87 (191)
5A0145 603 1860 2463 508 1638 2146 87 (191)
n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste son idénticos a los de los modelos estándar.
Unidad: in. [mm]
TERMINALES
DEL CIRCUITO
DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA
SECCIÓN A-A

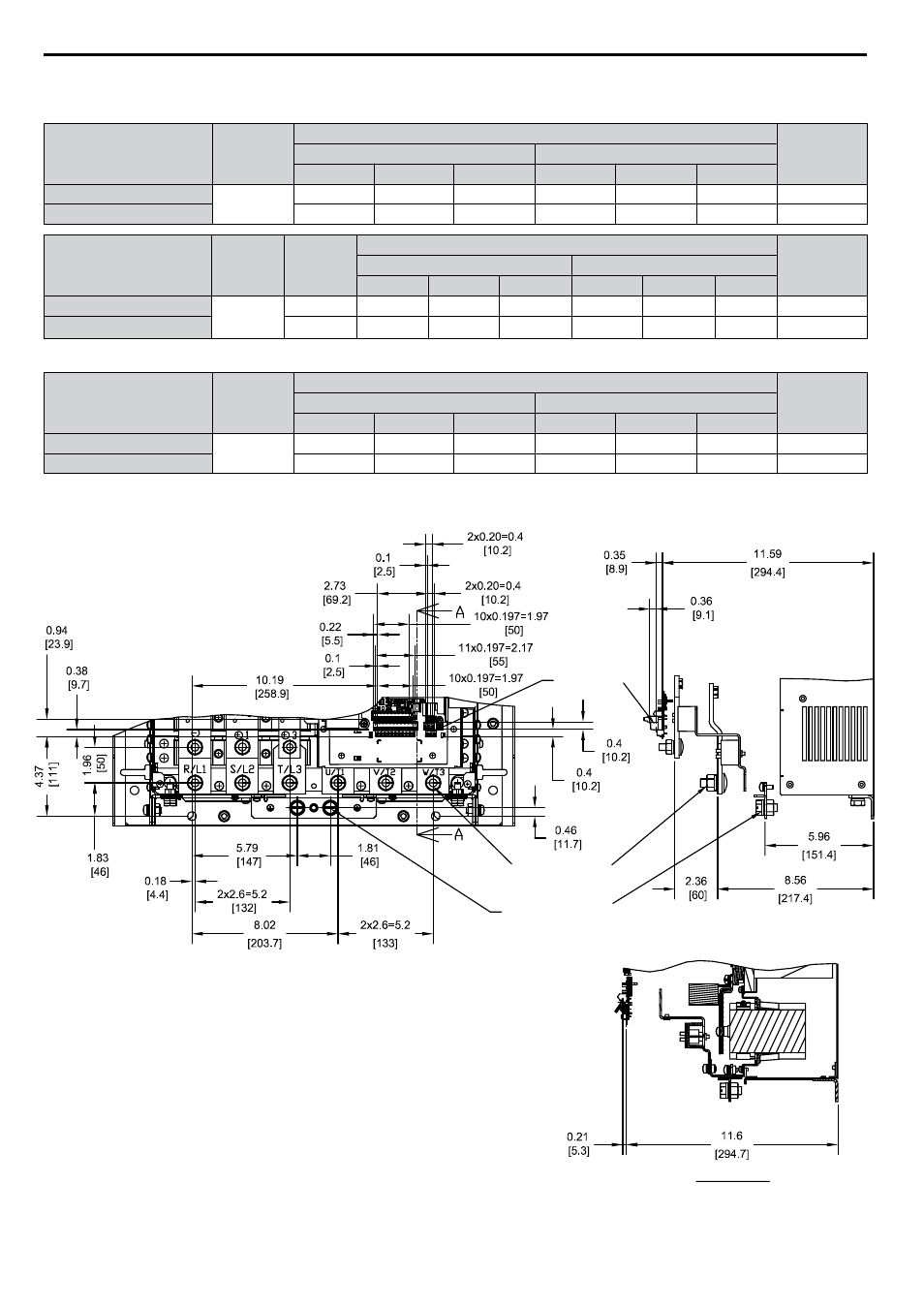

Figura 2.45 Modelos 2A0250 y 2A0312
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
