Al X
Al
Pr
An
Y
Figura 1
Figura 3
Figura 2
An
Y
X
X
X
Al
An
Pr Y Pr
LOAD
LINE
LOAD
LINE

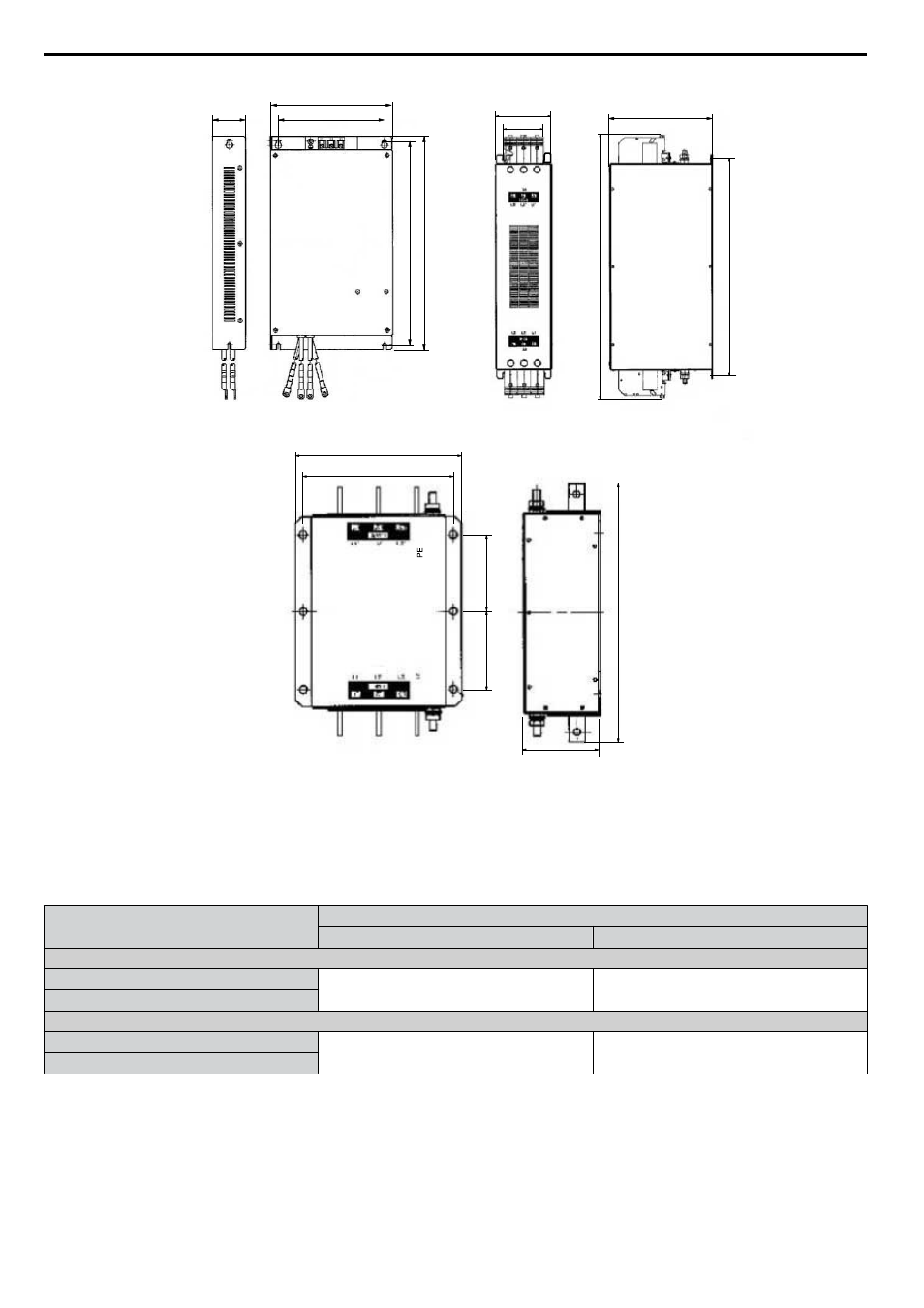

Figura C.6 Dimensiones del filtro de EMC
n Bobinas de choque de CC para el cumplimiento de IEC/EN 61000-3-2
Tabla C.5 Bobinas de choque de CC para reducción armónica
Modelo de variador
Bobinas de choque de CC
Modelo Clasificación
Unidades trifásicas de 200 V
2A0004
UZDA-B
5.4 A
8 mH 2A0006
Unidades trifásicas de 400 V
4A0002
UZDA-B
3.2 A
28 mH 4A0004
Nota: En otros modelos, no se necesitan bobinas de choke de CC para cumplir con EMC.
C.1 Estándares europeos
