Salida de tensión (V)
Frecuencia (Hz)
E1-05
E1-12
E1-13
E1-08
E1-10
E1-09 E1-07 E1-06 E1-11 E1-04

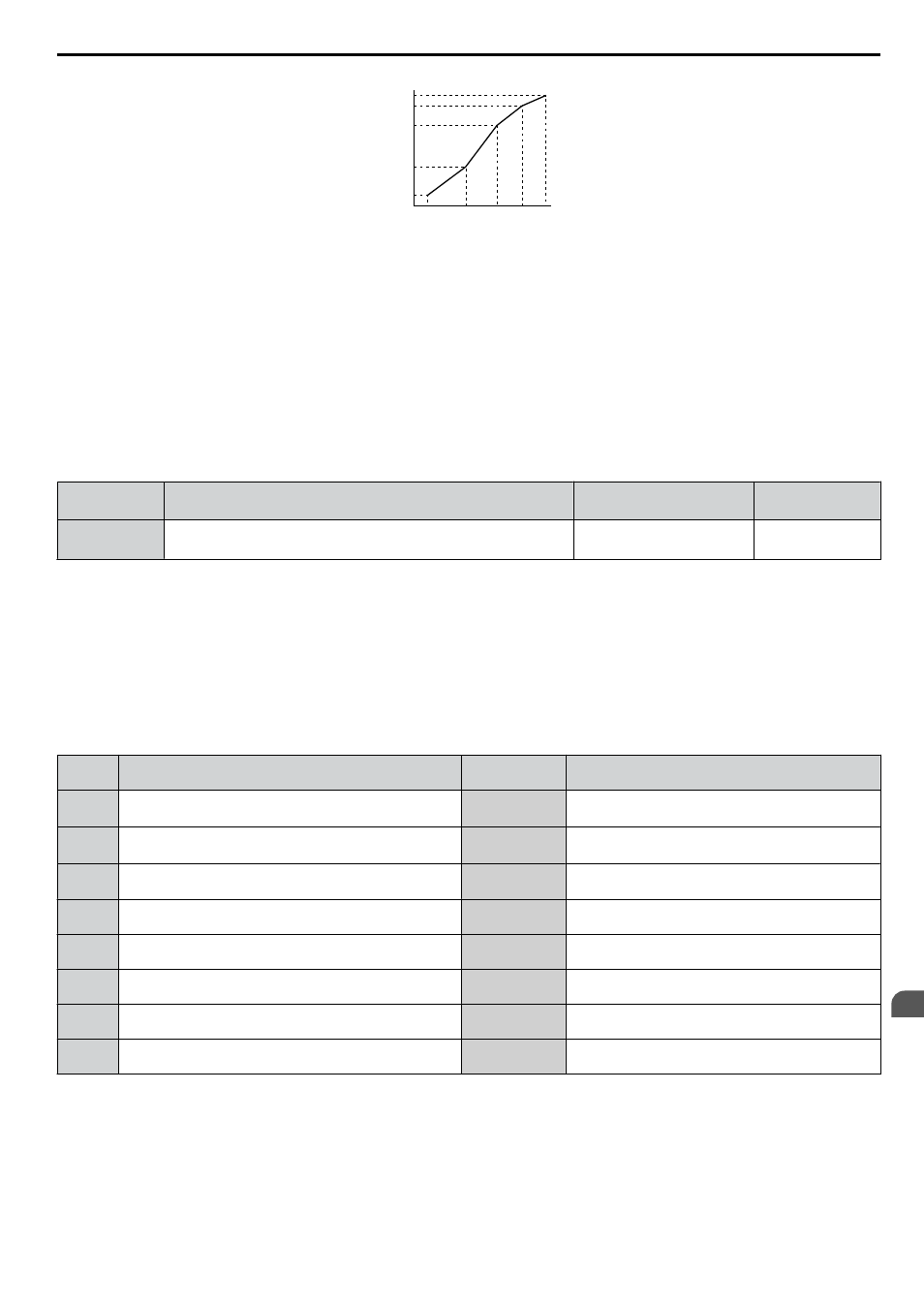

Figura 4.24 Patrón de V/f
Nota: 1. La siguiente condición debe ser verdadera cuando se configura el patrón de V/f: E1-09 ≤ E1-07 < E1-06 ≤ E1-11 ≤ E1-04
2. Para hacer que el patrón de V/f sea una línea recta por debajo de E1-06, configure E1-09 igual que E1-07. En este caso, no se tiene
en cuenta la configuración de E1-08.
3. E1-03 no resulta afectado cuando se inicializa el variador, pero de E1-04 a E1-13 regresan a los valores predeterminados.
4. Solo utilice E1-11, E1-12 y E1-13 para ajustar el valor fino del patrón de V/f en el rango de salida constante. Estos parámetros rara
vez necesitan cambiarse.
n E2-01: Corriente Nominal del Motor
Proporciona el control del motor, protege el motor y calcula los límites de torque. Configure E2-01 con los amperios de
carga completa (FLA) grabados en la placa de identificación del motor. Si el autoajuste se completa con éxito, el valor
ingresado en T1-04 se guarda automáticamente en E2-01.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
E2-01 Corriente Nominal del Motor
10% al 200% de la corriente
nominal del variador <1>
Determinada por
C6-01 y o2-04
<1> Los datos en pantalla tienen las siguientes unidades:
2A0004 a 2A0040, 4A0002 a 4A0023 y 5A0007 a 5A0017: unidades de 0.01 A.
2A0056 a 2A0415, 4A0031 a 4A0675 y 5A0022 a 5A0242: unidades de 0.1 A.
4A0930 y 4A1200: unidades de 1 A.
Nota: Se produce un error oPE02 si la corriente nominal del motor en E2-01 es menor que la corriente sin carga del motor en E2-03. Configure
E2-03 correctamente para evitar este error.
n H1-01 a H1-08: Funciones para terminales S1 a S8
Estos parámetros asignan una función a las entradas digitales de múltiple función. Las distintas funciones y configuraciones
se encuentran enumeradas en la Tabla 4.25 .
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
H1-01
Selección de la Función para el Terminal de Entrada Digital
de Múltiple Función S1
1 a 9F
40 (F) <1> : Comando de Marcha hacia Adelante
(secuencia de 2 hilos)
H1-02
Selección de la Función para el Terminal de Entrada Digital
de Múltiple Función S2
1 a 9F
41 (F) <1> : Comando de Marcha en Reversa (secuencia
de 2 hilos)
H1-03
Selección de la Función para el Terminal de Entrada Digital
de Múltiple Función S3
0 a 9F 24: Falla Externa
H1-04
Selección de la Función para el Terminal de Entrada Digital
de Múltiple Función S4
0 a 9F 14: Restablecer falla
H1-05
Selección de Función para el Terminal de Entrada Digital de
Múltiple Función S5
0 a 9F 3 (0) <1> : Referencia de velocidad de pasos múltiples 1
H1-06
Selección de Función para el Terminal de Entrada Digital de
Múltiple Función S6
0 a 9F 4 (3) <1> : Referencia de velocidad de pasos múltiples 2
H1-07
Selección de Función para el Terminal de Entrada Digital de
Múltiple Función S7
0 a 9F 6 (4) <1> : Selección de referencia de marcha lenta
H1-08
Selección de la Función para el Terminal de Entrada Digital
de Múltiple Función S8
0 a 9F 8: Comando de bloqueo de base externo
<1> El número que aparece entre paréntesis es el valor predeterminado luego de realizar la inicialización de 3 hilos (A1-03 = 3330).
