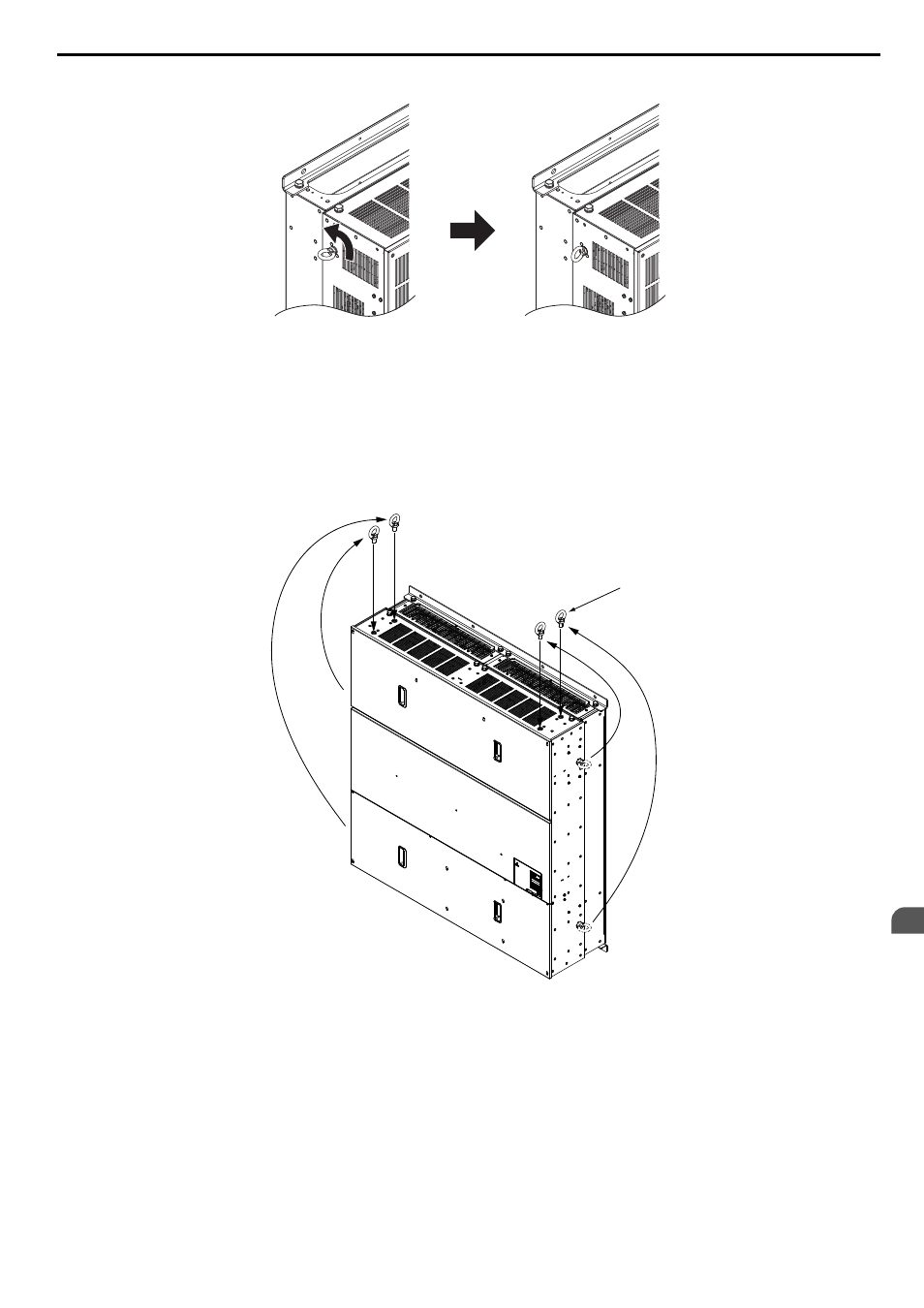

Figura 2.6 Ajuste del ángulo de los cáncamos

Modelos 4A0930 y 4A1200

Al suspender el modelo 4A0930 o 4A1200 con alambres, siga el procedimiento que se detalla a continuación.

ADVERTENCIA! Peligro de aplastamiento. Utilice una longitud de alambre adecuada para garantizar un ángulo de suspensión de 50º

o mayor, según se ilustra en la

Figura 2.8

. La carga máxima permitida de los cáncamos no puede garantizarse cuando el variador

queda suspendido con alambres en ángulos menores que 50º. No respetar esta indicación puede provocar lesiones graves o muertes

a causa de la caída del equipo.

1.

Quite los cuatro cáncamos de los paneles laterales del variador y fíjelos firmemente al panel superior.

Cáncamo

Figura 2.7 Reposicionamiento de los cáncamos

2.

Pase el alambre por los orificios de los cuatro cáncamos.

2.1 Instalación mecánica

YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido

31
