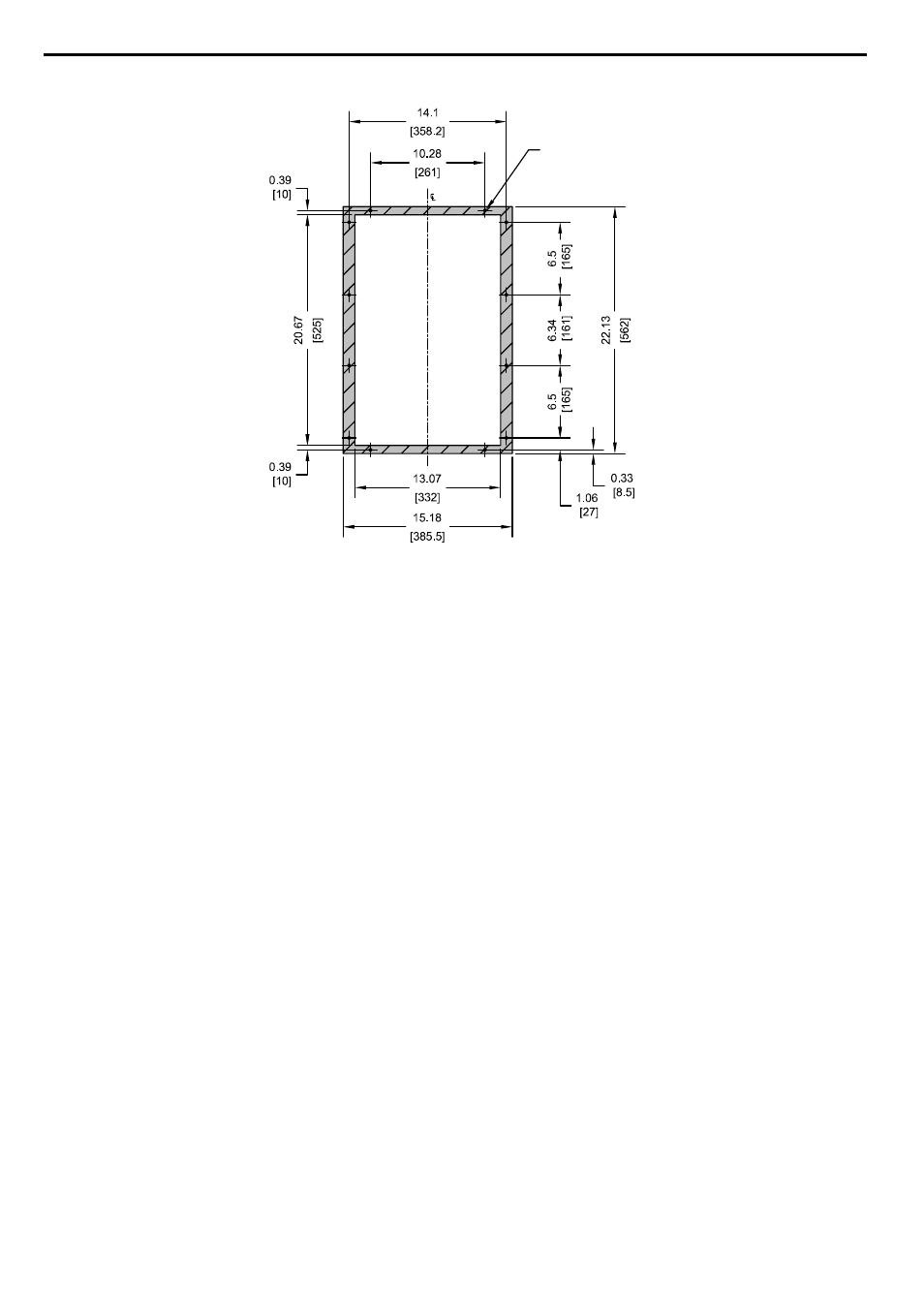

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
CORTE
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. PROFUNDIDAD DEL DISIPADOR DE CALOR EXPUESTO
3. ESPESOR MÍNIMO RECOMENDADO
DEL PANEL: 12 GA
D = 4.21 in. [107 mm] MENOS EL ESPESOR DEL PANEL
Unidad: in. [mm]
(12) ORIFICIOS
ROSCADOS de
1/4 in. [M6]
Figura 2.43 Modelos 2A0169 y 2A0211, 4o0139 y 4o0165, y 5A0062 a 5A0099
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
