n

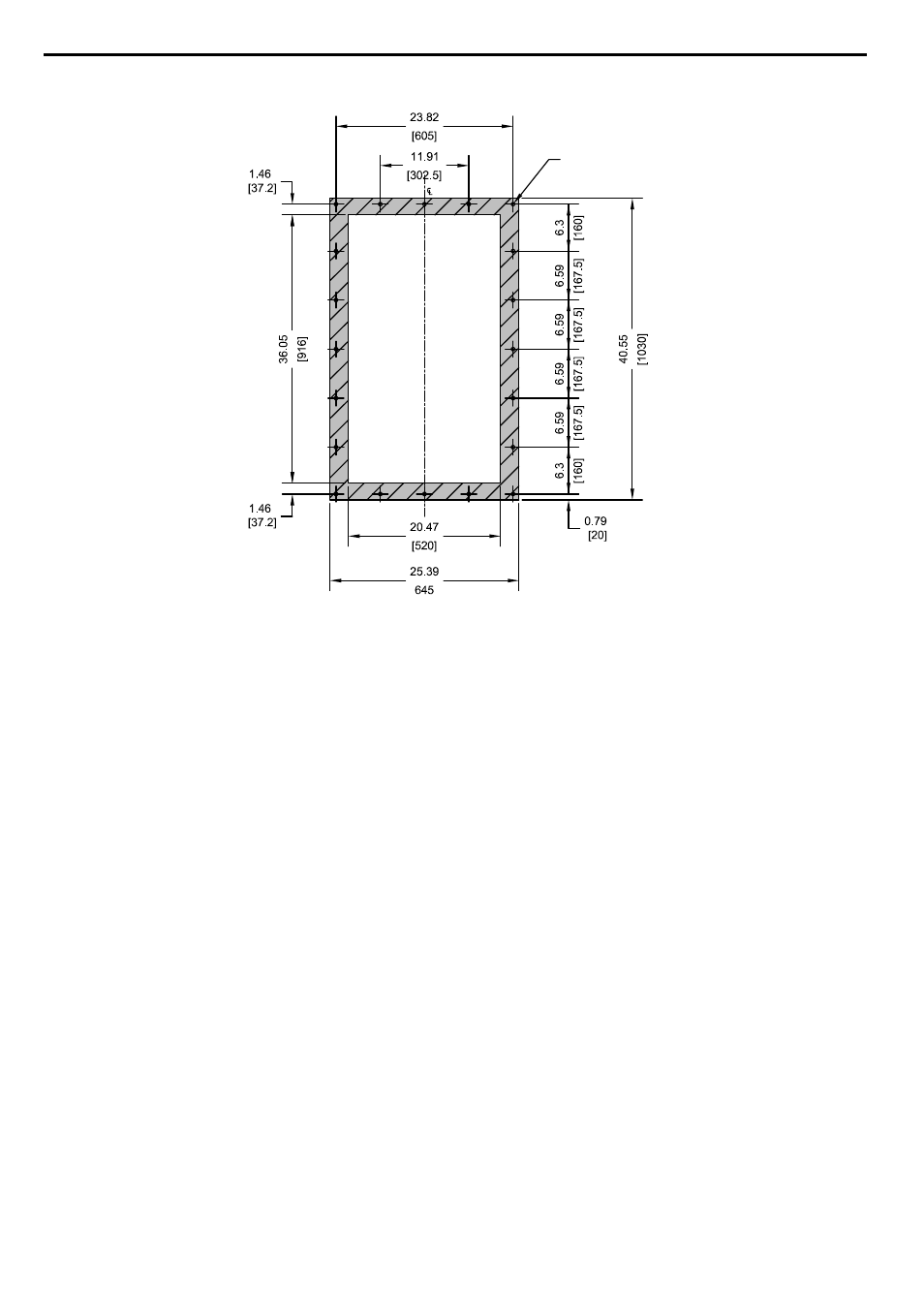

Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
CORTE
Unidad: in. [mm]
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. PROFUNDIDAD DEL DISIPADOR DE CALOR EXPUESTO
3. ESPESOR MÍNIMO RECOMENDADO
DEL PANEL: 10 GA
D = 5.19 in. [132 mm] MENOS EL ESPESOR DEL PANEL
(20) ORIFICIOS
ROSCADOS de
3/8 in. [M10]
Figura 2.56 Modelo 4A0414
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
92
